Характеристики
| Диаметр | 46 мм |
|---|---|
| Длина | 1080 мм |
| Мощность | 1.6 кВт |
| Напряжение | 220 В |
| Тип | ЭНПк (патронный керамический) |
Где применяется и в каком оборудовании
Патронный ТЭН такого типа используется для нагрева воды и слабых кислотных/щелочных растворов через резьбовой штуцер в баке. В зависимости от типоразмера его ставят в электропаяльники непрерывного нагрева, лабораторные нагреватели, хотэнды 3D-принтеров и предпусковые подогреватели двигателя (подогрев антифриза). Для паяльников важна нихромовая спираль и лужение жала, для хотэнда - керамический сердечник и картридж 12В 40Вт. В лабораторном оборудовании используется как погружной нагреватель бака с резьбовой муфтой G1 1/2.
Подбор и замена по образцу
Для замены старого нагревателя измерьте: диаметр корпуса и посадочного отверстия, полную длину и длину холодной зоны (необогреваемый участок со стороны выводов 1.5-3 см, с глухой стороны 1 см), мощность и напряжение (по маркировке или расчёту через внутреннее сопротивление нагревателя), тип вывода и длину провода, нужна ли защита вывода. Уточните рабочую температуру и среду (вода, масло, раствор). Модель оборудования или фото с маркировкой ускоряют подбор.
Конструкция и особенности

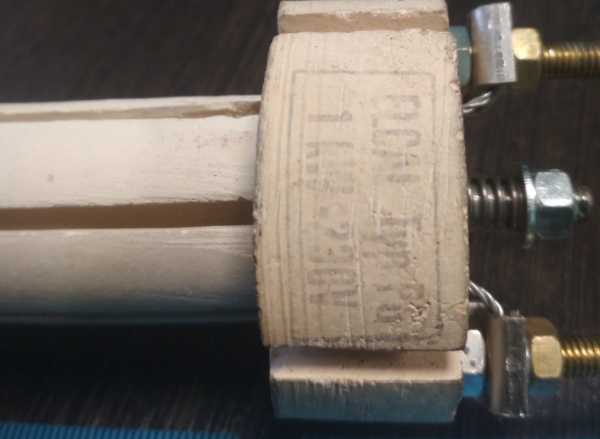

Патронные нагреватели (ТЭНП) имеют необогреваемые участки по торцам: со стороны выводов 1.5-3 см, с глухой стороны 1 см. Материал оболочки - нержавеющая сталь, по запросу углеродистая. Встроенная термопара доступна только при диаметре корпуса до 16 мм. Выводы расположены с одной стороны (одноконцевые). Внутри - нихромовая спираль на керамическом сердечнике, сплав 2080 обеспечивает стабильное сопротивление. Для компактных узлов применяют нагревательный шнур.
Варианты исполнения
По заказу делаем: провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер (M10-M27, G1/2, G3/4, G1, G1 1/4) из латуни, нержавейки или углеродистой стали, фланец, встроенную термопару. Возможны Г-образные патронные ТЭН (ТЭНПГ) по чертежу - изогнутые под прямым углом, с теми же техническими параметрами.
Как проверить старый ТЭН
Проверьте внутреннее сопротивление нагревателя мультиметром: для 1.6 кВт при 220 В расчётное сопротивление около 30 Ом. Измерьте изоляцию между выводом и корпусом - должно быть бесконечность. Осмотрите оболочку на трещины и коррозию. Если нагреватель не греет или пробивает на корпус - требуется замена. Для точной диагностики измерьте напряжение в сети и сравните с паспортным.
Что прислать для расчёта
Для изготовления точного аналога пришлите: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, необходимость защиты (металлорукав, оплётка). Укажите рабочую температуру и что нагревается (вода, антифриз, раствор). Если есть - фото старого ТЭН с маркировкой или модель оборудования. Это позволит рассчитать параметры с учётом рабочего давления бар и материала оболочки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Сравните посадочный диаметр, длину, мощность и напряжение с параметрами вашего оборудования. Пришлите модель или фото старого нагревателя: мы проверим совместимость.
Какой нужен зазор в отверстии для установки?
Зазор должен соответствовать посадке: отверстие должно плотно облегать нагреватель для эффективной теплопередачи. Измерьте посадочный диаметр и укажите его при заказе.
Можно ли сделать другой вывод или длину провода?
Да, по заказу изготавливаем с нужной длиной провода, типом вывода (открытые концы, клеммы, разъем), защитой металлорукавом или оплёткой. Также возможен угловой вывод.
Как проверить старый ТЭН перед заменой?
Измерьте мультиметром сопротивление: для 1.6 кВт при 220 В - около 30 Ом. Проверьте изоляцию между выводом и корпусом - должно быть бесконечность. Если значения не соответствуют, нагреватель неисправен.
Что прислать для расчёта нового нагревателя?
Пришлите диаметр и длину нагревателя, мощность и напряжение, длину холодной зоны, тип вывода, рабочую температуру и среду, фото с маркировкой или модель оборудования.
Что измерить у старого нагревателя для замены по образцу?
Измерьте диаметр корпуса и посадочного отверстия, полную длину и длину необогреваемого участка со стороны выводов, мощность и напряжение (по маркировке или расчёту), тип и длину провода.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
