Характеристики
| Тип | Патронный ТЭН (ТЭНП) |
|---|---|
| Мощность | 0,2 кВт |
| Напряжение | 220 В |
| Обозначение | 60-10 |
Где применяется и в каком оборудовании
Патронные ТЭН (ТЭНП) устанавливают в лабораторное и аналитическое оборудование, элементные анализаторы, хотэнды 3D-принтеров (FDM-печать), технологические баки и емкости с резьбовой муфтой для нагрева воды и слабых кислотных/щелочных растворов.
Также они используются в электропаяльниках непрерывного нагрева (для лужения жала) и предпусковых подогревателях двигателей для подогрева масла в картере или антифриза (термосифонная циркуляция).
У производителей встречаются картриджные нагреватели (cartridge heater) мощностью от 50 Вт до 10 кВт, например картридж 12В 40Вт для хотэнда.
Подбор патронного ТЭН
Для подбора замены измерьте диаметр и длину нагревателя, посадочное отверстие, мощность и напряжение старого ТЭН. Уточните тип вывода, длину провода, нужна ли защита металлорукавом.
По заказу делаем патронные ТЭН с любыми размерами: диаметр, длина, мощность, напряжение. Возможны варианты вывода: прямой, угловой, с резьбовым штуцером или фланцем, встроенная термопара (до 16 мм).
Удельная мощность не должна превышать значений, указанных в паспортах ТЭНП для конкретной среды. Рабочее давление в системе - до 10 бар.
- Диаметр и длина корпуса
- Мощность и напряжение
- Тип вывода и длина провода
- Рабочая среда и температура
Проверка мультиметром
Перед установкой измерьте внутреннее сопротивление нагревателя мультиметром. Для ТЭНП 0,2 кВт на 220 В расчетное сопротивление можно вычислить по закону Ома: R = U²/P. Сравните измеренное значение с расчетным.
Если сопротивление близко к нулю - короткое замыкание; если бесконечность - обрыв. Также проверьте сопротивление между выводом и корпусом - оно должно быть высоким (мегаоммы).
Проверка мегаомметром
Мегаомметром проверяют сопротивление изоляции между токоведущими частями и корпусом. Нормативное значение указано в паспорте на ТЭНП. Обычно оно составляет не менее нескольких мегаомм.
Если изоляция низкая, возможен пробой на корпус. Это особенно важно для оборудования с заземлением.
Проверку проводят при отключенном питании.
Особенности конструкции патронного ТЭН

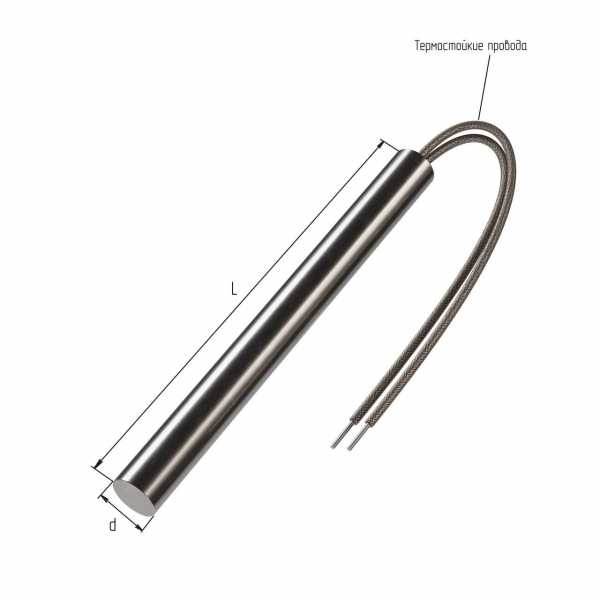

Конструктивно патронный ТЭН (ТЭНП) - цилиндрический металлический корпус, внутри которого расположен изолированный от корпуса нагревательный элемент; корпус из нержавеющей стали. ТЭНП и ЭНП нагреватель - разные обозначения одной конструкции.
Для компактных узлов (диаметр до 16 мм) возможна встроенная термопара. Резьбовой штуцер - от М10 до G1 1/4, из латуни, нержавейки или углеродистой стали.
В зарубежных каталогах такие нагреватели называют cartridge heater или mantle heater. Время разогрева - от 1 до 10 минут в зависимости от мощности.
Что прислать для расчёта
Для изготовления или подбора аналога пришлите: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода, длину провода, нужна ли защита вывода.
Также укажите рабочую температуру, что нагреваете, модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНП к моему оборудованию?
Проверьте диаметр и длину посадочного отверстия, мощность и напряжение. Если параметры совпадают с вашими, подходит. Для точной совместимости пришлите чертеж или фото.
Какой нужен зазор в отверстии для установки?
Зазор должен обеспечивать свободную установку и хороший тепловой контакт. Рекомендуется минимальный зазор, чтобы избежать заклинивания.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем любой вывод: прямой, угловой, с металлорукавом. Длину провода также можно изменить. Укажите требования при заказе.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром и сравните с расчетным (R=U²/P). Проверьте изоляцию мегаомметром. Если сопротивление в норме, нагреватель исправен.
Что прислать для расчёта?
Пришлите диаметр, длину, мощность, напряжение, тип вывода, длину провода, рабочую температуру и среду. Желательно фото или маркировку старого ТЭН.
Как проверить патронный ТЭН мультиметром и мегаомметром?
Мультиметром измерьте сопротивление между выводами - оно должно быть близко к расчетному. Мегаомметром проверьте сопротивление изоляции между выводом и корпусом - оно должно быть высоким (мегаоммы).
