Характеристики
| Мощность | 12 кВт |
|---|---|
| Напряжение | 220/380 В |
| Резьба | G2 (59 мм) |
| Погружная длина | 350 мм |
| Гильза под датчик | есть |
| Тип | блок ТЭНов (сухой) |
Где применяется и в каком оборудовании
Блок ТЭНов 12 кВт G2 подходит для подогревателей бассейнов (Elecro Flow Line, Pahlen) - для такой среды элементы на заказ выполняют в титане для защиты от питтинговой коррозии.
Подходит для бойлеров косвенного нагрева с электродогревом (Taurus Metalac MAX), моечных и посудомоечных машин (купольные типа TATRA, МПК).
В промышленных накопительных электроводонагревателях серии VLM блок монтируется через фланцевое подключение или резьбу G2.
Подбор блока ТЭНов
Для расчёта мощности используйте формулу: P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]). Удельная мощность для воды в баке - 3-5 Вт/см², при хорошей циркуляции - до 12 Вт/см².
Учтите, что мокрый ТЭН открытого типа быстрее обрастает накипью, а сухой (в гильзе) не контактирует с водой и меняется без слива бака.
При трёхфазном подключении 380В блок собирается по схеме «звезда» или «треугольник». Время нагрева воды зависит от начальной и конечной температуры.
Из нашей практики
Производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Энергетическое предприятие в Казахстане использовало блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Конструкция и особенности

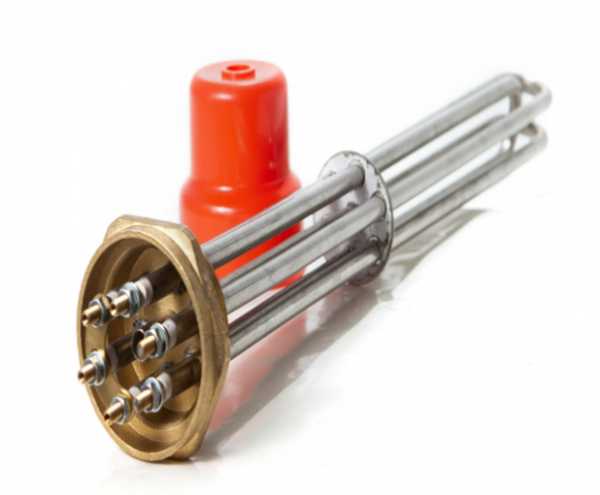

Блок представляет собой сухой ТЭН в гильзе - нагреватель не контактирует с водой, что снижает образование накипи и упрощает замену. Стандартно элементы запрессованы.
По заказу делаем съёмные ТЭН, с изоляцией или с покрытием для защиты от гальванической коррозии. Материал оболочки - нержавеющая сталь; по заказу возможен титан для агрессивных сред.
В комплект входит гильза под датчик, колпак или клеммная коробка, термостат (согласовывается с заказчиком).
Управление: термостат или автоматика
Блок оснащён гильзой для датчика терморегулятора. Датчик - медный баллон на капиллярной трубке, вставляется в гильзу до упора. При монтаже нельзя перегибать трубку.
Вы можете установить регулирующий термостат (диапазон 0-85°C) или подключить внешнюю автоматику. Выбор зависит от задачи: поддержание температуры или управление по алгоритму.
Блок тэн для водонагревателя или бойлера часто работает с термостатом, а для промышленных процессов - от контроллера. ТЭНБ может комплектоваться клеммной коробкой для удобства подключения.
Что прислать для расчёта
Для подбора блока ТЭН укажите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Для проверки совместимости укажите модель оборудования, мощность, напряжение, присоединительный размер и погружную длину. Мы подберём блок по вашим параметрам.
Из какой стали изготовлен блок?
Стандартно оболочка ТЭН из нержавеющей стали. По заказу возможны другие материалы, включая титан для агрессивных сред.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно элементы запрессованы. По заказу делаем съёмные ТЭН с изоляцией или покрытием. Ремонт возможен заменой отдельных элементов в съёмном исполнении.
Как проверить старый блок?
Измерьте сопротивление между выводами и корпусом мегомметром. Сравните мощность с номиналом по формуле P=U²/R. Осмотрите на наличие коррозии и повреждений.
Что прислать для расчёта?
Укажите нагреваемую среду и температуру, присоединение (резьба или фланец), мощность, напряжение, число элементов, погружную длину, место установки. Приложите фото старого блока с биркой.
Блок с термостатом или управление от автоматики?
Блок оснащён гильзой под датчик. Вы можете установить термостат с капиллярной трубкой или подключить внешнюю автоматику. Выбор зависит от задачи: поддержание температуры или управление по алгоритму.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
