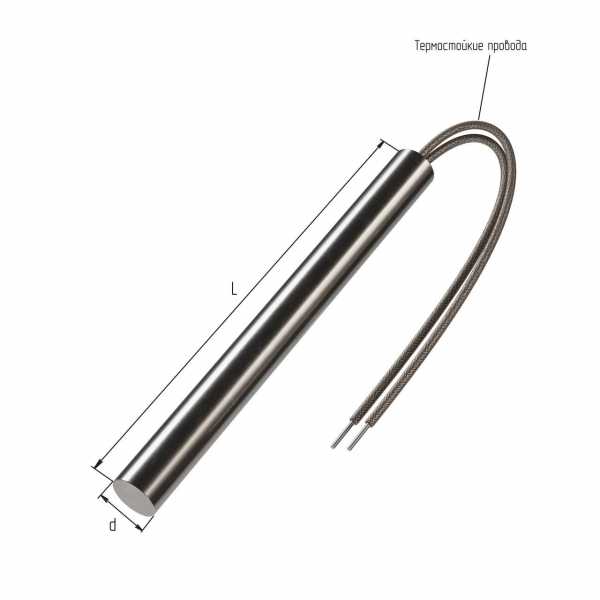

Характеристики
| Диаметр | 17 мм |
|---|---|
| Длина | 240 мм |
| Напряжение | 24 В |
| Сопротивление | 4 Ом |
| Тип | Патронный ТЭН (ТЭНП) |
| Вывод | Под резьбу, ноль на корпусе |
Где применяется и в каком оборудовании
Патронный тэн с резьбой устанавливается в технологические баки и емкости с резьбовой муфтой для нагрева воды или слабых растворов. Также используется в предпусковых подогревателях двигателя для подогрева масла в картере или охлаждающей жидкости.
В лабораторном и аналитическом оборудовании, например в элементных анализаторах, такой ТЭНП применяется для точного локального нагрева. Возможна установка в хотэнд 3D-принтера при соответствующем диаметре.
- Технологические баки и емкости
- Предпусковые подогреватели двигателя
- Электропаяльники непрерывного нагрева
- Лабораторное оборудование, элементные анализаторы
Подбор патронного ТЭН: удельная мощность и зазор
Удельная мощность патронного ТЭН определяет его срок службы. При удельной мощности 130 Вт/дюйм² и температуре блока 500°C на воздухе зазор между нагревателем и отверстием должен быть около 0,2 мм. Больший зазор ухудшает теплопередачу, меньший – затрудняет установку.
Вероятность безотказной работы зависит от удельной мощности и рабочей температуры. Для данного низковольтного патронного тэна мощность рассчитывается по напряжению и сопротивлению. Удельную мощность определяют исходя из площади поверхности нагревателя.
- Диаметр отверстия должен быть на 0,2 мм больше диаметра ТЭН
- Удельная мощность не должна превышать 130 Вт/дюйм² для работы на воздухе
- Длина холодных зон: 1,5-3 см со стороны выводов, 1 см с глухой стороны
Конструкция: вывод под резьбу и ноль на корпусе
Вывод под резьбу означает, что патронный тэн с резьбой комплектуется резьбовым штуцером для вворачивания в муфту оборудования. У производителей патронных ТЭН штуцеры бывают М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавейки или углеродистой стали.
Ноль на корпусе – это электрическое соединение одного из выводов с металлической оболочкой. Такая схема упрощает заземление и контроль целостности нагревателя. По заказу делаем вывод нужной длины в термостойкой изоляции, защиту металлорукавом или угловой вывод.
- Резьбовые штуцеры различных типов (в т.ч. резьбовая муфта G1 1/2)
- Возможность встроенной термопары при диаметре до 16 мм
- По заказу: провод, оплётка, угловой вывод
Проверка и диагностика старого нагревателя
Перед заменой проверьте старый патронный нагреватель мультиметром: измерьте сопротивление между выводами и между выводом и корпусом. Для данного ТЭН сопротивление 4 Ом, ноль на корпусе – значит, один вывод звонится на корпус.
Также осмотрите нихромовую спираль на обрыв. Если нагревательный шнур или керамический сердечник хотэнда повреждены, требуется замена. При подогреве масла в картере используйте ТЭН с соответствующей удельной мощностью.
- Измерение сопротивления мультиметром
- Проверка изоляции между выводом и корпусом
- Визуальный осмотр спирали и изоляции
Особенности монтажа и эксплуатации
Патронный тэн с резьбой вворачивается в резьбовую муфту бака. Для герметизации используйте уплотнитель. Рабочее давление в системе не должно превышать 10 бар (для погружных нагревателей, но для патронных обычно ниже – уточняйте по оборудованию).
При установке в блок цилиндров или патрубок системы охлаждения обеспечьте термосифонную циркуляцию – насос не требуется. Время разогрева паяльника до номинальной температуры не более 8 минут.
- Герметизация резьбового соединения
- Контроль рабочего давления
- Обеспечение циркуляции при подогреве двигателя
Что прислать для расчёта
Для подбора или изготовления патронного ТЭН с резьбой необходимо предоставить: диаметр и длину нагревателя, мощность и напряжение, тип вывода и длину провода, нужна ли защита вывода.
Также укажите рабочую температуру и среду нагрева, модель оборудования или пришлите фото старого ТЭН с маркировкой. Это позволит точно повторить конфигурацию.
- Диаметр нагревателя и посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, защита
- Рабочая температура и среда
- Модель оборудования или фото старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Проверьте посадочный диаметр и длину: 17 мм и 240 мм. Напряжение 24 В, сопротивление 4 Ом. Если ваше оборудование имеет резьбовую муфту под штуцер и требует такого напряжения – подходит. Уточните по чертежу.
Какой нужен зазор в отверстии для этого ТЭН?
Рекомендуемый зазор – 0,2 мм. То есть отверстие должно быть на 0,2 мм больше диаметра нагревателя. Это обеспечит тепловой контакт и долгий срок службы при удельной мощности до 130 Вт/дюйм².
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем вывод нужной длины в термостойкой изоляции, с защитой металлорукавом или оплёткой, а также угловой вывод. Укажите это при заказе.
Как проверить старый ТЭН перед заменой?
Используйте мультиметр: измерьте сопротивление между выводами (должно быть 4 Ом) и между выводом и корпусом. Для ТЭН с нулём на корпусе один вывод должен звониться на корпус. Также проверьте целостность нихромовой спирали.
Что прислать для расчёта нового патронного ТЭН?
Пришлите диаметр и длину нагревателя, мощность и напряжение, тип вывода, длину провода, рабочую температуру и среду. Лучше всего – фото старого ТЭН с маркировкой или чертёж.
Как выбрать удельную мощность патронного ТЭН для моей задачи?
Удельная мощность зависит от условий работы. На воздухе при 500°C рекомендуют не более 130 Вт/дюйм². Для жидкостей можно выше. Рассчитайте площадь поверхности нагревателя и разделите мощность на площадь. Сравните с рекомендациями.
