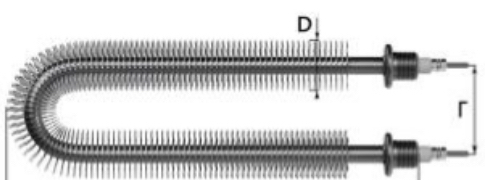

Характеристики
| Тип | ТЭНР |
|---|---|
| Длина развертки | 600 см |
| Диаметр трубки | 16 мм |
| Мощность | 2,0 кВт |
| Напряжение | 220 В |
| Код среды | О (движущийся воздух) |
| Фланец | Ф2 |
| Радиус изгиба | R50 |
Зачем нужно оребрение
Оребрение увеличивает площадь теплообмена, что снижает температуру оболочки при той же мощности. По ГОСТ 13268-88 для спокойного воздуха (код С) допустимая удельная поверхностная мощность составляет 2,2 Вт/см², для движущегося воздуха (код О) - 5,5 Вт/см². Без оребрения в естественной конвекции тэнр быстрее перегревается, если превысить ваттную нагрузку.
В конвекторах отопления без вентилятора используют оребрённый воздушный ТЭН с нагрузкой 2,0-3,0 Вт/см². При принудительной конвекции (обдув) нагрузка может достигать 5,0-7,0 Вт/см². Оребрение обязательно, когда нужно отвести больше тепла с той же длины трубки.
Где применяется и в каком оборудовании
Тэнр устанавливают в электроконвекторы (естественная конвекция), калориферы для теплиц, тепловые пушки для теплиц, конвекторы с принудительным обдувом (например, Tizest TEC).
В бытовых конвекторах (KN-Electro и аналоги) оребрённый ТЭН работает без вентилятора, мощность подбирается по длине корпуса: 250-1330 Вт при 220-230 В. В конструкции электроконвектора используется стальной корпус с перфорированной решёткой. В калориферах для теплиц и тепловых пушках используется обдув, что позволяет увеличить мощность при тех же габаритах.
- Электроконвекторы без вентилятора
- Калориферы для сельскохозяйственных помещений
- Тепловые пушки и завесы
Как подобрать оребренный ТЭН
Главный параметр - удельная поверхностная мощность (ваттная нагрузка). Для спокойного воздуха (естественная конвекция) она не должна превышать 2,2 Вт/см², для движущегося воздуха (обдув) - до 5,5 Вт/см². Если оборудование имеет вентилятор, можно брать тэн воздушный оребренный с нагрузкой 5,0-7,0 Вт/см².
Температура оболочки ограничена материалом: до 450°C - углеродистая сталь, выше - нержавеющая. По ГОСТ 13268-88 для кодов С/О (до 450°C) применяют углеродистую сталь. Учитывайте расстояние от пола до оси ТЭН в конвекторе: 160-180 мм, от верха до подоконника - не менее 75% ширины прибора.
Особенности монтажа и эксплуатации
В конвекторах естественной конвекции важно соблюдать зазоры: от пола до оси ТЭН 160-180 мм, от задней стенки до стены не менее 50 мм. Несоблюдение снижает теплоотдачу на 10-20%. При частом срабатывании тепловой защиты проверьте, не перегревается ли тэнр из-за недостаточного обдува или загрязнения оребрения.
В конвекторах с принудительным обдувом (например, Tizest TEC) тот же оребрённый ТЭН работает в режиме обдува, что повышает допустимую нагрузку. Если вентилятор выходит из строя, температура оболочки растёт - требуется защита от перегрева.
Что прислать для расчёта
Для точного подбора тэнр нужны: развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува и температура воздуха. Также желательно фото старого ТЭН с маркировкой или модель оборудования.
По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце. Длину, мощность и напряжение берём из чертежа или образца.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Проверьте длину развертки (600 см), диаметр трубки (16 мм), мощность (2 кВт) и напряжение (220 В). Если ваше оборудование рассчитано на движущийся воздух (код О) и имеет фланец Ф2, то подходит. Для точной совместимости сравните крепление и радиус изгиба R50.
Нужен ли обдув вентилятором для этого ТЭН?
Маркировка О означает, что ТЭН рассчитан на движущийся воздух. Без обдува (спокойный воздух) удельная нагрузка должна быть снижена до 2,2 Вт/см², иначе возможен перегрев. Если в вашем оборудовании нет вентилятора, используйте ТЭН с кодом С или уменьшите мощность.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем оребрённые ТЭН любой длины, формы (прямой, U-образный) и с разным креплением - штуцер, резьба, фланец. Для расчёта пришлите чертёж или образец старого нагревателя.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром: исправный ТЭН должен показывать расчётное сопротивление (для 2 кВт 220 В - около 24 Ом). Проверьте изоляцию между оболочкой и выводами. Осмотрите оребрение на наличие деформаций или пережога.
Что прислать для расчёта нового ТЭН?
Пришлите фото старого ТЭН с маркировкой, укажите развёрнутую длину, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения и условия работы (есть ли обдув, температура воздуха).
Зачем оребрение и когда без него не обойтись?
Оребрение увеличивает площадь теплоотдачи, что позволяет снизить температуру оболочки при той же мощности по сравнению с гладкой трубкой. Отдельно от этого движущийся воздух (код О) по ГОСТ позволяет нести более высокую удельную нагрузку - до 5,5 Вт/см² против 2,2 Вт/см² для спокойного воздуха. Оребрение особенно нужно, когда требуется высокая мощность в компактном объёме.
