Характеристики

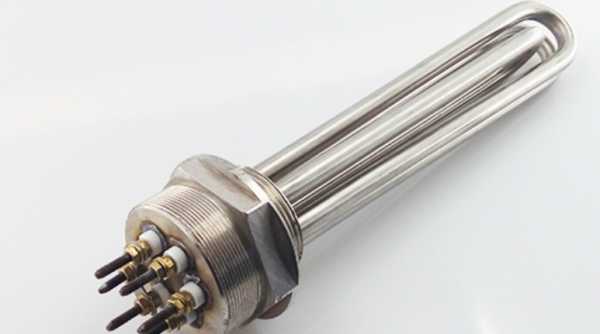

| Тип | Блок ТЭН для воды |
|---|---|
| Назначение | Нагрев воды |
| Исполнение | Резьбовое |
| Мощность | 12 кВт |
Где применяется и в каком оборудовании
Блок ТЭН для водонагревателя в резьбовом исполнении устанавливается в промышленные накопительные электроводонагреватели типа VLM объёмом от 100 до 1500 л (мощность ТЭН от 3 до 45 кВт), в моечные и посудомоечные машины, в проточные водонагреватели и бойлеры косвенного нагрева с электродогревом.
Конкретный блок ТЭН для бойлера может быть рассчитан на 220 В или 380 В, на однофазное или трёхфазное подключение. В бойлерах косвенного нагрева используется комбинированный нагрев: теплоноситель плюс электрический ТЭН.
- Промышленные накопительные водонагреватели (VLM): от 3 до 45 кВт, бак из нержавеющей кислотостойкой стали, термостат 0–85°C, резьбовое подключение холодной и горячей воды.
- Посудомоечная машина купольного типа (TATRA, МПК): ТЭН бака мойки диаметром 32 мм, 1,8 кВт; отдельный блок нагрева воды ополаскивания около 9,1 кВт при 380 В.
- Проточные электроводонагреватели ZOTA InLine: 380 В, регулировка 30–70°C, для ГВС без бака-накопителя.
- Бойлер косвенного нагрева (Taurus Metalac MAX и аналоги): дополнительный блок ТЭН 1,5–3 кВт, 220 В, резьба 1 1/2, монтаж во фланец для чистки.
Как подобрать блок ТЭН для водонагревателя
Расчёт мощности ТЭН для воды выполняется по формуле P = V×ΔT×1,163/(1000×t), где V: объём в литрах, ΔT: нагрев в °C, t: время в часах. Это базовый расчёт без теплопотерь.
Удельная поверхностная мощность ограничена ГОСТ 13268-88: для воды нормируется в Вт/см², превышение ускоряет накипеобразование на мокром ТЭН. Для жёсткой воды выбирайте сухой или стеатитовый нагреватель в гильзе.
Материал оболочки зависит от среды: AISI 304/08Х18Н10 - вода и пар, цельнотянутая 12Х18Н10Т - пищевые среды, 316L/Inconel - агрессивная химия, титан - морская вода и хлориды. Для обычной воды достаточно стали 08Х18Н10Т.
При подборе блока ТЭН для бойлера уточните схему соединения элементов: на 220 В с трёхфазным подключением собирается «звезда», на 380 В - «треугольник». Это указывается в паспортах ТЭНБ.
Жёсткая вода и накипь: как продлить ресурс
У мокрого ТЭН оболочка контактирует с водой, и соли жёсткости откладываются прямо на ней. Сухой ТЭН в гильзе, включая стеатитовый нагреватель, не соприкасается с водой, поэтому накипеобразование на самом нагревателе исключено.
В хлорированной воде бассейна и в морской воде обычная нержавейка может разрушаться питтингом. Для морской воды нужен титановый нагреватель: титан предотвращает гальваническую реакцию. Пример: Pahlen Hi-Flow - титановый элемент, проточная часть из нержавейки BS/AISI 316, резьбовое подключение 1 дюйм.
Для подогрева бассейна и агрессивных сред титан - единственный материал, который не разрушается при повышенной солёности. Для обычной воды дополнительно ставят жертвенные аноды (магний, цинк, алюминий), но в агрессивной воде их ресурс может быть всего 6 месяцев.
Предельные значения удельной поверхностной мощности для воды указаны в таблице 4 ГОСТ 13268-88. Соблюдение этих значений - основной способ снизить накипь и продлить ресурс блока.
Из нашей практики
Энергетическому предприятию в Казахстане изготовили блоки 9 кВт с тремя элементами на 220 В, резьба G1½, оболочка 08Х18Н10Т, рабочая среда - вода и антифриз, погружная длина 450 мм.
Производителю котельного и водонагревательного оборудования сделали блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Съёмные ТЭН, схема подключения и проверка
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача. В комплект входит согласованное: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Проверка старого блока: замерьте сопротивление между выводами и корпусом, осмотрите контакты и накипь. Для замены удобно, когда ТЭН съёмный: тогда не нужно сливать бак.
Монтаж и обслуживание блока под напряжением допускаются только лицам с группой по электробезопасности не ниже третьей (до 1000 В). Эксплуатация без заземления или с открытой крышкой запрещена.
Что прислать для расчёта
Для подбора блока ТЭН 12 кВт, а также другого типоразмера, пришлите параметры из списка. По ним рассчитаем мощность, материал оболочки и схему подключения.
- Что нагреваем: вода, антифриз, раствор; до какой температуры.
- Присоединение: резьба или фланец, размер.
- Мощность, напряжение, число элементов.
- Погружная длина и место установки.
- Модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок ТЭН к моему водонагревателю?
Блок ТЭН для воды резьбовой 12 кВт подходит, если совпадают мощность, напряжение, схема подключения, присоединительный размер и погружная длина. Для точного ответа пришлите модель оборудования или фото старого блока с биркой.
Из какой стали оболочка ТЭН?
Материал оболочки зависит от среды. Для воды и пара применяем AISI 304/08Х18Н10, для пищевых и агрессивных сред - 12Х18Н10Т, для морской воды и хлоридов - титан. Уточните среду, чтобы не было коррозии.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Тогда замену можно выполнить без слива бака.
Как проверить старый блок ТЭН?
Проверьте сопротивление между выводами и корпусом, осмотрите контакты и накипь. Если сопротивление на корпус низкое или есть пробой изоляции, блок надо менять. Монтаж и обслуживание под напряжением допускаются только персоналу с группой по электробезопасности не ниже третьей.
Что прислать для расчёта блока ТЭН для бойлера?
Сообщите, что нагревается и до какой температуры, тип присоединения (резьба или фланец), мощность, напряжение, число элементов, погружную длину и модель оборудования. Можно фото старого блока с биркой.
Как продлить ресурс ТЭН при жёсткой воде и накипи?
Используйте сухой стеатитовый нагреватель: он не контактирует с водой, поэтому накипеобразование на нём исключено. Для бассейна с хлорированной или морской водой нужен титановый нагреватель. Соблюдайте допустимую удельную мощность по ГОСТ 13268-88, чтобы не перегревать воду локально.
