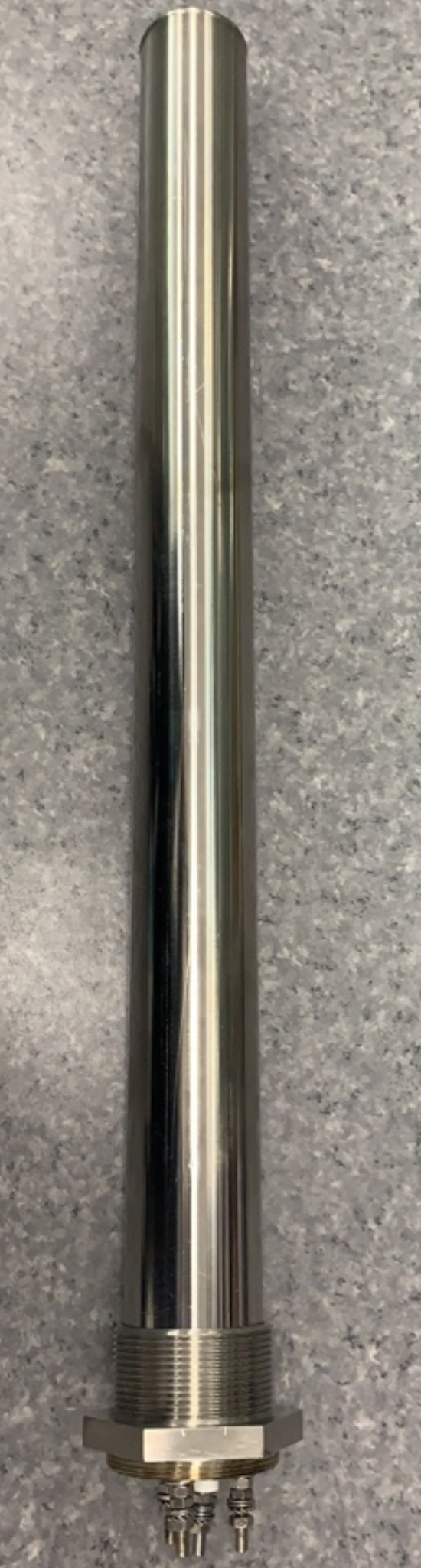

Характеристики
| Тип | Патронный ТЭН |
|---|---|
| Серия | ТЭНБК |
| Мощность | 2,8 кВт |
| Диаметр | 51 мм |
| Длина | 1000 мм |
| Вывод | Штуцер (Ш) |
Применение в оборудовании
Патронные ТЭН такого типоразмера (2,8 кВт, 380 В, диаметр 51 мм, длина 1000 мм) устанавливаются в технологические баки и емкости с резьбовой муфтой для нагрева воды и слабых кислотных/щелочных растворов, а также применяются как блок нагрева в водонагревателях, котлах и парогенераторах - смежной категории изделий на том же конструктивном принципе.
Исполнение выводов
По заказу делаем вывод в виде провода нужной длины в термостойкой изоляции, с защитой металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец. Также доступна встроенная термопара при диаметре корпуса до 16 мм.
Как подобрать аналог
Для замены необходимо знать диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность, тип вывода и длину провода, рабочую температуру и среду. Рекомендуется проверить старый ТЭН мультиметром: измерить внутреннее сопротивление нагревателя и сопротивление изоляции между выводом и корпусом.
Данные для изготовления
Для расчёта нового ТЭН предоставьте: диаметр и длину нагревателя, мощность, тип вывода и длину провода, рабочую температуру и что нагревается, модель оборудования или фото старого ТЭН с маркировкой.
Материалы оболочки и резьба
Оболочка патронных ТЭН изготавливается из нержавеющей стали, по запросу - углеродистая сталь. ГОСТ 13268-88 нормирует допуски диаметра для трубчатых ТЭН, для патронных нагревателей таких размеров зазор и допуски уточняют по паспорту изделия. Резьбовые штуцеры - латунь, нержавейка или углеродистая сталь, размеры M10-M27, G1/2, G3/4, G1, G1 1/4.
Рекомендации по эксплуатации
При установке в емкость с жидкостью уточняйте максимальное рабочее давление по паспорту изделия и условиям эксплуатации бака. Перед монтажом проверьте нагреватель мультиметром.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Для проверки совместимости сообщите диаметр посадочного отверстия, длину, мощность вашего оборудования. Мы изготовим ТЭН по вашим размерам.
Какой нужен зазор в отверстии?
Диаметр нагревателя должен быть немного меньше диаметра отверстия для свободной установки с учётом теплового расширения. Точный зазор зависит от материала, диаметра и условий эксплуатации - уточняйте в паспорте на нагреватель.
Можно ли сделать другой вывод или длину провода?
Да, по заказу мы делаем вывод проводом нужной длины, с металлорукавом, угловым выводом или штуцером. Также возможна встроенная термопара при диаметре до 16 мм.
Как проверить старый ТЭН?
Используйте мультиметр: измерьте сопротивление между выводами и сопротивление изоляции между выводом и корпусом - оно должно быть достаточно высоким, точный порог смотрите в паспорте на нагреватель.
Что прислать для расчёта?
Пришлите диаметр, длину, мощность, тип вывода, длину провода, рабочую температуру и среду, а также фото или маркировку старого нагревателя.
Вопрос по теме: Выводы: провод, металлорукав, угловой вывод, штуцер.
Мы можем изготовить ТЭН с любым из этих выводов. Провод в термостойкой изоляции, защита металлорукавом, угловой вывод для ограниченного пространства, резьбовой штуцер для установки в муфту.
