Характеристики
| Материал оболочки | Нержавеющая сталь |
|---|---|
| Тип | Оребренный |
| Среда нагрева | Воздух |
| Мощность | 3 кВт |
| Свойство | Жаропрочный |
Где применяется и в каком оборудовании
Оребрённый воздушный ТЭН (ТЭНР) используется в бытовых электроконвекторах без вентилятора (естественная конвекция) и с принудительным обдувом. Также применяется в тепловых пушках для обогрева теплицы и в шкафах обогрева (требует уточнения условий).
В конвекторах отопления такой ТЭН работает с биметаллическим термостатом, в тепловых пушках - с электронным термостатом или ручным ресетом.
Подбор оребрённого ТЭН
При подборе учитывайте мощность, напряжение, размеры и крепление. Важный параметр - ваттная нагрузка (Вт/см²). Для спокойного воздуха (естественная конвекция) допустимая нагрузка 2,0-3,0 Вт/см², для принудительной конвекции (обдув) - 5,0-7,0 Вт/см².
Оребрение увеличивает площадь теплообмена в 10-16 раз, поэтому температура оболочки оребрённого ТЭН составляет 300-400°C, что ниже, чем у гладкой трубки. Это позволяет использовать его в конвекторах с перфорированной решёткой.
Что измерить у старого ТЭН для замены
Для замены ТЭН конвектора по образцу измерьте развёрнутую длину и форму (прямой или U-образный), расстояние между выводами. Запишите мощность и напряжение с маркировки или паспорта. Определите тип крепления: штуцер, резьба или фланец. Уточните материал оребрения.
Важно знать, есть ли обдув вентилятором и температура воздуха. Сделайте фото старого ТЭНР с маркировкой - это поможет точнее подобрать аналог.

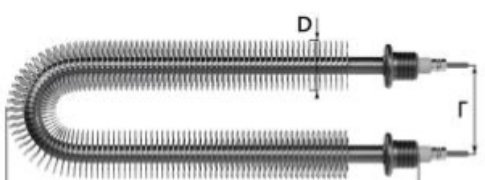

Конструкция и материалы
Оребрённый воздушный ТЭН из нержавеющей стали (тэн оребренный нержавейка) имеет спирально-ленточное оребрение, которое увеличивает площадь теплообмена в 10-16 раз. Благодаря этому температура оболочки ниже, чем у гладкой трубки (ориентир 300-400°C).
В конвекторах часто используется биметаллический термостат для регулировки и тепловая защита с автоматическим перезапуском. При перегреве срабатывает защита, после остывания происходит автоматический перезапуск (ручной ресет).
Условия работы и эксплуатации
При эксплуатации оребрённого ТЭН важно обеспечить достаточный обдув. Подача питания при отключённом вентиляторе запрещена - это приводит к перегреву и выгоранию. Накопление пыли на оребрении снижает теплоотдачу.
В паспортах оборудования указывается: подача питания на ТЭН при отключённом вентиляторе запрещена. Соблюдайте расстояния монтажа: от пола до конвектора 160-180 мм, от задней стенки до стены не менее 50 мм.
Что прислать для расчёта
Для расчёта нового оребрённого ТЭН пришлите чертёж, образец или фото с маркировкой, укажите мощность, напряжение и условия работы (наличие обдува, температуру среды).
Если есть возможность, приложите модель оборудования - это ускорит подбор.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости измерьте посадочные размеры, мощность и крепление старого ТЭН. Сравните с параметрами из карточки: материал нержавеющая сталь, оребренный, воздушный, 3 кВт. Если размеры и крепление совпадают - подходит.
Нужен ли обдув вентилятором для работы этого ТЭН?
Оребрённый воздушный ТЭН может работать как в естественной конвекции (без обдува), так и с принудительным обдувом. В режиме обдува допустимая мощность выше. Уточните условия эксплуатации вашего оборудования.
Можно ли сделать другую длину или крепление?
Да, мы делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление по вашему образцу или чертежу.
Как проверить старый ТЭН перед заменой?
Проверьте сопротивление изоляции мегомметром, измерьте активное сопротивление и сравните с паспортными данными. Визуально оцените состояние оребрения и контактной группы. При наличии маркировки используйте её для заказа.
Что прислать для расчёта нового ТЭН?
Пришлите чертёж, образец или фото с маркировкой. Укажите мощность, напряжение, условия работы (есть ли обдув, температура среды). Мы изготовим ТЭН по вашим размерам.
Какие размеры нужно измерить у старого ТЭН для замены?
Измерьте развёрнутую длину, форму (прямой или U-образный), расстояние между выводами, тип крепления (штуцер, резьба, фланец), материал оребрения. Также запишите мощность и напряжение с маркировки.
