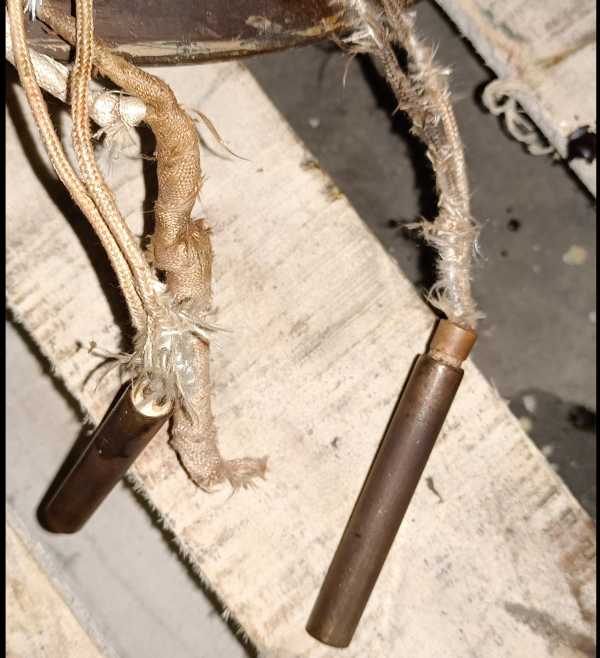

Характеристики
| Тип | ТЭНП (патронный нагреватель) |
|---|---|
| Диаметр | 12,5 мм |
| Длина | 80 мм |
| Мощность | 500 Вт |
Где применяется и в каком оборудовании
Патронный ТЭН такого типоразмера используется в электропаяльниках непрерывного нагрева, хотэндах 3D-принтеров (FDM-печать), а также в технологических баках и ёмкостях с резьбовой муфтой для нагрева воды или слабых растворов. В предпусковых подогревателях двигателя он может встраиваться в блок цилиндров или патрубок системы охлаждения для подогрева антифриза или масла в картере.
Также применяется в лабораторных нагревателях, элементных анализаторах и другом оборудовании, где требуется компактный энп нагреватель с точным диаметром.
- Электропаяльник непрерывного нагрева
- Хотэнд 3D-принтера (картридж 12В 40Вт, 24В 40Вт)
- Подогрев антифриза в предпусковых подогревателях
- Погружной нагреватель бака с резьбовой муфтой G1 1/2
Конструктивные особенности
ТЭНП выполнен в герметичном корпусе с нихромовой спиралью. Для хотэндов 3D-принтеров применяют керамический сердечник хотэнда. Удельная мощность и время разогрева зависят от условий эксплуатации. Для обеспечения теплового контакта посадочное отверстие должно быть на 0,2 мм больше диаметра нагревателя - как указано у производителей.
В паспортах ТЭНП указывается максимальное рабочее давление (до 10 бар для погружных версий) и температура. При заказе уточняйте рабочую среду.
Варианты исполнения выводов
По заказу делаем выводы: провод в термостойкой изоляции нужной длины, защита металлорукавом или оплёткой, угловой вывод, резьбовой штуцер (латунь, нержавейка, углеродистая сталь) под муфту бака. Возможна установка встроенной термопары.
Тип вывода выбирается под конкретное оборудование: для хотэнда 3D-принтера обычно открытые концы провода, для бака – штуцер с резьбой G1/2, G3/4, G1 и т.д.
- Провод в термостойкой изоляции
- Металлорукав или оплётка
- Угловой вывод
- Резьбовой штуцер (M10-M27, G1/2-G1 1/4)
Как подобрать замену
Для замены старого патронного нагревателя измерьте диаметр и длину (включая холодную зону), мощность и напряжение. Определите тип вывода: провод, штуцер или угловой. Проверьте состояние старого ТЭН мультиметром – проверка нагревателя на обрыв и сопротивление изоляции.
Если маркировка стёрта, пришлите фото или чертёж – сделаем ТЭНП по образцу.
Рекомендации по установке и проверке
Перед установкой проверьте зазор в отверстии: он должен быть на 0,2 мм больше диаметра для хорошего теплового контакта. При монтаже в бак с резьбовой муфтой используйте уплотнитель. Для предпускового подогревателя с термосифонной циркуляцией насос не требуется.
Старый ТЭН проверьте мультиметром: сопротивление между выводами и корпусом должно быть высоким. При повреждении керамического сердечника или нихромовой спирали замените нагреватель.
Что прислать для расчёта
Для изготовления или подбора аналога предоставьте: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, рабочую температуру и что нагревается (вода, масло, воздух).
Желательно фото старого ТЭН с маркировкой или модель оборудования (например, хотэнд 3D-принтера, электропаяльник).
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНП к моему оборудованию?
Проверьте диаметр (12,5 мм), длину (80 мм) и мощность (500 Вт). Если ваше оборудование использует патронный ТЭН таких размеров, он подойдёт. Уточните тип вывода и напряжение.
Какой нужен зазор в отверстии для установки?
Рекомендуемый зазор – на 0,2 мм больше диаметра нагревателя, как указано у производителей. Это обеспечивает достаточный тепловой контакт и долгий срок службы.
Можно ли сделать другой вывод или изменить длину провода?
Да, по заказу делаем выводы: провод нужной длины, металлорукав, угловой вывод, резьбовой штуцер. Сообщите требуемый тип и длину при заказе.
Как проверить старый ТЭН перед заменой?
Используйте мультиметр для проверки нагревателя: измерьте сопротивление между выводами (должно быть несколько Ом) и между выводом и корпусом (сопротивление изоляции должно быть высоким). При обрыве или низком сопротивлении изоляции замените ТЭН.
Что прислать для расчёта нестандартного нагревателя?
Пришлите диаметр, длину, мощность, напряжение, тип вывода, рабочую температуру и среду. Желательно фото старого ТЭН с маркировкой или чертёж посадочного места.
Какие варианты выводов возможны для этого ТЭНП?
Возможны: провод в термостойкой изоляции, металлорукав, угловой вывод, резьбовой штуцер (латунь, нержавейка). Также можем установить встроенную термопару. Выбор зависит от вашего оборудования.
