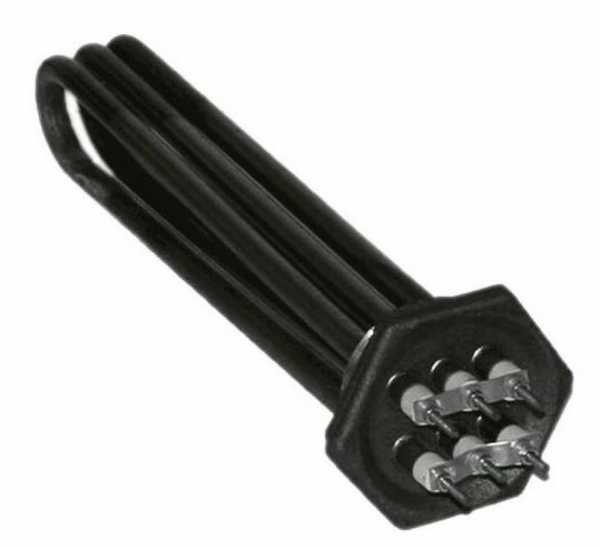

Характеристики
| Тип | ТЭН СЭВ-9 |
|---|---|
| Мощность | 9 кВт |
| Материал оболочки | Нержавеющая сталь |
Где применяется и в каком оборудовании
Блок ТЭН СЭВ-9 9 кВт используется в промышленных водонагревателях и системах СЭВ. Подходит для установки в баки-накопители, проточные нагреватели, моечные машины и другое оборудование. В частности, такие блоки применяются в купольных посудомоечных машинах (для нагрева воды ополаскивания мощностью около 9,1 кВт), в проточных электроводонагревателях ZOTA InLine (380В, регулировка 30-70°C), в нагревателях бассейнов Pahlen Compact и Hi-Flow (до 18 кВт, корпус AISI-316, элемент титан), а также в бойлерах косвенного нагрева с электродогревом.
Также блок тэн для бойлера - типовое применение в накопительных водонагревателях объёмом 100-1500 л с мощностью от 3 до 45 кВт.
Подбор блока ТЭН
Для правильного подбора блока ТЭН СЭВ-9 необходимо уточнить несколько параметров: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Пример структуры обозначения блока: ТЭНБ-9-G1½″-НЧ (3×220В) - где 9 - количество ТЭН, G1½″ - резьба, НЧ - нержавеющая сталь, суммарная мощность и напряжение.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Из нашей практики
Производитель котельного и водонагревательного оборудования заказывал блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Другой случай: производство пластиковых изделий - замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Конструктивные особенности
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика. ТЭНБ - блок ТЭН, конструкция которого может включать фланец или пробку, гильзу под датчик, колпак или клеммную коробку, термостат.
По ГОСТ 13268-88 для диаметров 6,5; 8,0; 8,5; 9,5; 10,0 мм - допуск +0,3/–0,1 мм; для 13,0 и 16,0 мм - допуск +0,4/–0,2 мм. Конец контактного стержня изогнутого ТЭН должен находиться на прямом участке на расстоянии не менее 20,0 мм от начала изгиба для диаметров 10,0/13,0/16,0 мм и не менее 10 мм для диаметров 6,5/8,0/8,5/9,5 мм.
Материалы и защита от коррозии
Оболочка блока из нержавеющей стали. В морской/солёной воде обычная нержавейка подвержена питтинговой и щелевой коррозии; при повышенной солёности титан - единственный материал, предотвращающий гальваническую реакцию и разрушение конструкции.
Для защиты от коррозии применяют жертвенные аноды (магний, цинк, алюминий), но они служат короткий срок (до 6 месяцев) в агрессивной воде. Также важно учитывать жёсткость воды и накипеобразование. В промышленных баках используется нержавеющая кислотостойкая сталь, а нагреватели бассейнов Pahlen Hi-Flow имеют титановый элемент и проточную часть из нержавейки BS/AISI 316.
Что прислать для расчёта
Для расчёта нового блока ТЭН предоставьте следующие данные: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, а также модель оборудования или фото старого блока с биркой.
Резьбовое подключение - один из параметров: уточните размер (например, G1½″) или диаметр фланца.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН СЭВ-9 к моему оборудованию?
Для определения совместимости уточните присоединение (резьба или фланец), мощность, напряжение и погружную длину. Сравните с параметрами вашего оборудования.
Из какой стали изготовлен блок?
Оболочка блока из нержавеющей стали. Для агрессивных сред, например морской воды, рекомендуется титановый элемент, так как нержавейка подвержена гальванической коррозии.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Возможность ремонта зависит от конструкции.
Как проверить старый блок ТЭН?
Изоляцию ТЭН в холодном состоянии проверяют мегаомметром с рабочим напряжением не менее 500В, подключая его к оболочке и контактным стержням.
Что прислать для расчёта нового блока?
Пришлите данные: что нагревается и до какой температуры, присоединение, мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока с биркой.
Какие особенности у блока для промышленного водонагревателя и СЭВ?
Блоки для СЭВ и промышленных водонагревателей часто комплектуются термостатом, гильзой под датчик, фланцем или пробкой. Важно учитывать объём бака, жёсткость воды и накипеобразование.
