Характеристики
| Мощность | 2,5 кВт |
|---|---|
| Напряжение | 220 В |

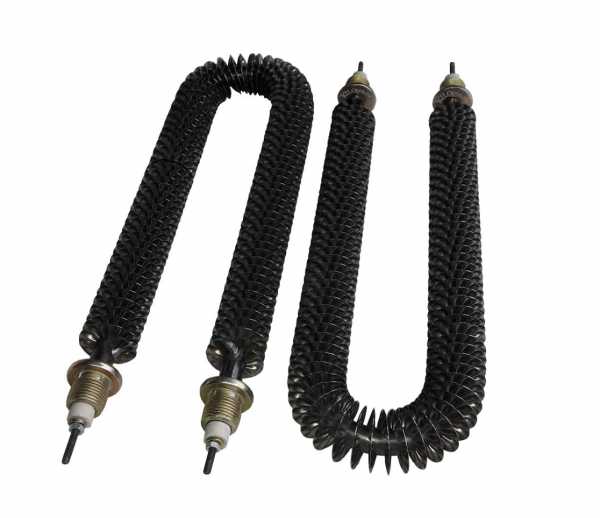

| Форма | U-образный |
| Тип нагревателя | Оребренный |
| Крепление | Резьбовое |
Где применяется и в каком оборудовании
Тэн воздушный оребренный используется в бытовых электроконвекторах без вентилятора (естественная конвекция) и с принудительным обдувом. Также применяется в электрокалориферах для сельскохозяйственных зданий, включая теплицы и другие крытые помещения.
В конвекторах оребрение увеличивает площадь теплообмена в 10-16 раз, что снижает температуру оболочки до 300-400°C. Это позволяет использовать голую наружную решётку без риска ожога.
Подбор ТЭН по параметрам
При подборе учитывайте среду: для спокойного воздуха допустимая удельная нагрузка 2,2 Вт/см², для движущегося (обдув от 6 м/с) - 5,5 Вт/см² по ГОСТ 13268-88. Один и тот же тэнр в режиме обдува может нести почти в 2,5 раза больше мощности.
Уточните, есть ли в вашем оборудовании вентилятор. Для конвекторов с обдувом (например, Tizest TEC) допустимая ваттная нагрузка выше.
Форма и крепление
U-образная форма позволяет компактно разместить нагреватель в корпусе конвектора. Крепление резьбовым штуцером (например, G1/2) обеспечивает герметичную установку.
По заказу делаем прямую или U-образную форму, крепление штуцером с гайкой или на фланце. Материал оребрения - углеродистая или нержавеющая сталь.
Особенности эксплуатации
В конвекторах с тепловой защитой при перегреве срабатывает автоматический перезапуск после остывания. Для предотвращения перегрева соблюдайте монтажные расстояния: от пола 160-180 мм, от верха прибора до подоконника не менее 75% ширины.
Несоблюдение этих расстояний может снизить теплоотдачу на 10-20%. В оборудовании с ручным ресетом после срабатывания защиты требуется вмешательство оператора.
Что прислать для расчёта
Для расчёта нового ТЭН пришлите: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения.
Также укажите наличие обдува вентилятором и температуру воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости сравните развёрнутую длину, форму (U-образный или прямой), крепление (резьба) и мощность. Если параметры совпадают, ТЭН подходит. Уточните наличие обдува.
Нужен ли обдув вентилятором для работы этого ТЭН?
ТЭН может работать как в режиме естественной конвекции, так и с принудительным обдувом. Без обдува мощность ограничена удельной нагрузкой 2,2 Вт/см², с обдувом - до 5,5 Вт/см².
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭН любой развёрнутой длины, формы (прямой или U-образный) и типа крепления (штуцер, фланец). Материал оребрения - углеродистая или нержавеющая сталь.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление между выводами мультиметром и проверьте изоляцию между выводом и оболочкой. Сравните полученные значения с паспортными данными оборудования. При несоответствии замените ТЭН.
Что прислать для расчёта нового ТЭН?
Пришлите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Можно фото старого ТЭН с маркировкой.
Прямой или U-образный: как выбрать форму?
U-образная форма компактнее и удобна для установки в конвекторы с ограниченным пространством. Прямая форма проще в изготовлении, но требует больше места. Выбор зависит от конструкции вашего оборудования.
