Характеристики
| Тип | ТЭН (нагреватель) |
|---|---|
| Оборудование | Пресса BST HPH30G-8931 |
| Обозначение | MS.01.02.03-07-RBP |
| Назначение | нагреватель для пресса |
Где применяется и в каком оборудовании
Этот ТЭН предназначен для замены в прессе BST HPH30G-8931, обозначение MS.01.02.03-07-RBP. Совместимость за пределами этой модели не утверждаем - если у вас другое оборудование, сравнивайте маркировку и размеры отдельно, лучше по фото или чертежу старого нагревателя.
Как подобрать патронный ТЭН по образцу
Для замены по образцу важно знать диаметр нагревателя и посадочного отверстия. По данным производителей, отверстие на 0,2 мм больше диаметра нагревателя обеспечивает достаточный тепловой контакт - это условие для конкретных режимов (например, удельная мощность 130 Вт/дюйм² и температура блока 500°C на воздухе), для вашего случая уточняйте по паспорту или расчётом.
- Диаметр нагревателя и посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода и длина провода
- Рабочая температура и среда нагрева
Что измерить у старого нагревателя
Снимите старый ТЭН и проверьте мультиметром внутреннее сопротивление нагревателя. Замерьте диаметр корпуса, полную длину и длину холодной зоны. Уточните мощность и напряжение по маркировке или расчёту.
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Возможности изготовления по заказу
Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя. По заказу устанавливаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару до 16 мм. Возможно исполнение с нагревательным шнуром.
- Провод нужной длины в термостойкой изоляции
- Защита вывода металлорукавом или оплёткой
- Угловой вывод
- Резьбовой штуцер или фланец
- Встроенная термопара до 16 мм
Особенности патронных ТЭН
У производителей патронных ТЭН (ТЭНП) встречаются разные варианты: резьбовые штуцеры М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей стали 304 или углеродистой стали. Нагревательный элемент - сплав 2080. Напряжение питания: 12В, 24В, 36В, 110В, 220В, 380В. Встроенная термопара доступна при диаметре корпуса до 16 мм. Г-образные ТЭНПГ изготавливаются по чертежу под заказ.
- Резьбовые штуцеры М10-М27, G1/2, G3/4, G1, G1 1/4
- Материал: латунь, нержавеющая сталь 304, углеродистая сталь
- Напряжение: 12В, 24В, 36В, 110В, 220В, 380В
- Встроенная термопара до 16 мм

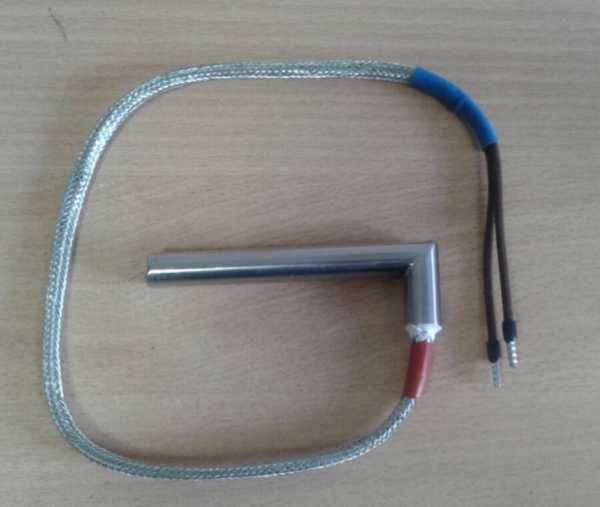

- Г-образные ТЭНПГ по чертежу
Что прислать для расчёта
Для расчёта пришлите фото старого нагревателя с маркировкой, укажите модель оборудования. Если есть чертёж - приложите его. По этим данным сделаем патронный ТЭН с нужным выводом и длиной провода.
- Фото старого ТЭН с маркировкой
- Модель оборудования
- Чертёж или эскиз с размерами
- Мощность и напряжение
- Тип вывода и длина провода
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Если у вас пресса BST HPH30G-8931, то наш ТЭН соответствует обозначению MS.01.02.03-07-RBP. Для точной проверки сравните размеры и маркировку.
Какой нужен зазор в отверстии?
По данным производителей, отверстие обычно делают на 0,2 мм больше диаметра нагревателя - это даёт тепловой контакт и компенсирует тепловое расширение. Точное значение для вашего случая уточняйте по паспорту или чертежу.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, защиту металлорукавом или оплёткой, угловой вывод.
Как проверить старый ТЭН?
Проверьте мультиметром внутреннее сопротивление нагревателя: при комнатной температуре оно обычно составляет единицы-десятки Ом в зависимости от мощности. Также проверьте изоляцию на корпус.
Что прислать для расчёта?
Фото старого ТЭН с маркировкой, модель оборудования, чертёж или эскиз с размерами, мощность и напряжение.
Что измерить у старого нагревателя?
Измерьте диаметр корпуса, полную длину, длину холодной зоны, диаметр посадочного отверстия, тип вывода и длину провода.
