Характеристики
| Тип | ТЭНР (оребренный) |
|---|---|
| Длина развертки | 85 см |
| Диаметр оболочки | 8,5 мм |
| Мощность | 0,7 кВт |
| Напряжение | 220 В |
Как читать маркировку ТЭНР
Маркировка ТЭНР не входит в ГОСТ 13268-88 - этот стандарт не упоминает ни слово «ТЭНР», ни «ребристый», а описывает только гладкие ТЭН. Поэтому расшифровка марки ребристого нагревателя идёт по распространённой практике, а не по самому ГОСТ.

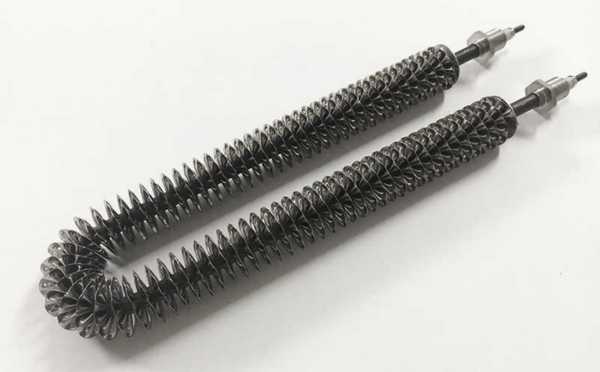

В маркировке ТЭНР85-150-8,5/0,7 Тц220 по этой практике уверенно читаются: 85 - развёрнутая длина в см, 8,5 - диаметр оболочки в мм (входит в стандартный ряд диаметров 6,5-16,0 мм), 0,7 - мощность в кВт, 220 - напряжение. Числовой блок «150» и буквенное сочетание «Тц» не соответствуют известным однобуквенным кодам среды (С, Т, О, К) - для точной расшифровки этих элементов уточняйте у поставщика партии.
Где применяется и в каком оборудовании
Оребренные ТЭНР используются в бытовых электроконвекторах (например, Resanta, KN-Electro) с естественной конвекцией или принудительным обдувом (Tizest). Также применяются в калориферах для обогрева сельскохозяйственных зданий (теплиц) и в тепловых пушках. В конвекторах с перфорированной решёткой и тепловой защитой.
- Бытовые конвекторы отопления
- Калориферы для теплиц и промышленных помещений
- Тепловые пушки и воздушные завесы
Подбор ТЭНР по параметрам
При подборе учитывают удельную ваттную нагрузку (Вт/см²). Для спокойного воздуха (естественная конвекция) допустимая нагрузка 2,0-3,0 Вт/см², для движущегося воздуха (обдув) - 5,0-7,0 Вт/см² - это рабочий ориентир для бытовой техники, а не прямая норма ГОСТ для ребристых ТЭН. Оребрение обычно увеличивает площадь теплообмена в 10-16 раз, что позволяет снизить температуру оболочки. Мощность на метр длины зависит от диаметра и условий обдува.
- Определить наличие обдува вентилятором
- Рассчитать необходимую мощность по объему помещения
- Выбрать крепление: штуцер, фланец или резьбу
Особенности конструкции и монтажа
Оребренные ТЭН изготавливаются из углеродистой или нержавеющей стали. По заказу делаем прямую или U-образную форму, крепление штуцером с гайкой или на фланце. При монтаже конвектора соблюдают расстояния: от пола до корпуса 160-180 мм, от верха прибора до подоконника не менее 120 мм, от стены не менее 50 мм. Несоблюдение снижает теплоотдачу на 10-20%. В конвекторах с тепловой защитой после остывания возможен автоматический перезапуск.
Что прислать для расчёта
Для точного подбора ТЭНР необходимы: развернутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха. Также желательно прислать модель оборудования или фото старого ТЭН с маркировкой.
- Развернутая длина и форма
- Мощность и напряжение
- Крепление (штуцер, резьба, фланец)
- Материал оребрения
- Есть ли обдув и температура воздуха
- Модель оборудования или фото старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Для проверки сравните маркировку старого ТЭН с указанной: длина, диаметр, мощность, напряжение и крепление. Если параметры совпадают - подходит. Если нет - нужен подбор по вашим данным.
Нужен ли обдув вентилятором для работы ТЭНР?
Обдув не обязателен, но он увеличивает допустимую мощность. В режиме естественной конвекции удельная нагрузка ниже (2,0-3,0 Вт/см²), с обдувом - до 5,0-7,0 Вт/см². Уточните условия эксплуатации по паспорту оборудования.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭНР с другими размерами, формой (прямой, U-образный) и типом крепления (штуцер, фланец). Для расчёта пришлите чертёж или образец.
Как проверить старый ТЭН перед заменой?
Проверьте целостность оболочки, измерьте сопротивление мультиметром (должно соответствовать мощности). Осмотрите маркировку: длина, диаметр, мощность, напряжение. Сфотографируйте для идентификации.
Что прислать для расчёта нового ТЭН?
Пришлите развернутую длину, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и фото старого нагревателя с маркировкой.
Как читать маркировку ТЭНР?
По распространённой практике (сам ГОСТ 13268-88 ребристые ТЭН не описывает): первое число - развёрнутая длина в см, число после дефиса перед диаметром - элемент конкретной маркировки продавца, число через дробь - диаметр оболочки в мм, последнее число после второй дробной черты - мощность в кВт, а напряжение указано в конце. В примере ТЭНР85-150-8,5/0,7 Тц220 уверенно читаются длина 85 см, диаметр 8,5 мм, мощность 0,7 кВт и напряжение 220В; «150» и «Тц» без паспорта поставщика не расшифровываем.
