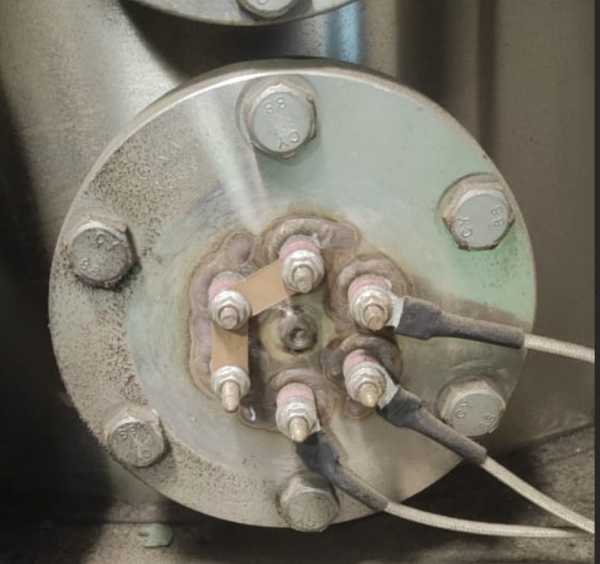

Характеристики
| Тип | Блок ТЭН |
|---|---|
| Объем бойлера | 200 л |
| Назначение | Промышленный бойлер |
| Применение | Электродогрев бойлера косвенного нагрева |
Где применяется и в каком оборудовании
Блок тэн для водонагревателя (тэнб) используется в системах электродогрева бойлеров косвенного нагрева, например, в моделях Taurus Metalac MAX и аналогах. Также применяется в промышленных накопительных электроводонагревателях серии VLM объёмом 100-1500 л с мощностью от 3 до 45 кВт.
В купольных посудомоечных машинах типа TATRA, МПК блок ТЭН бака мойки имеет диаметр 32 мм и мощность 1,8 кВт, а отдельный блок нагрева воды ополаскивания - порядка 9,1 кВт при 380В. Для проточных водонагревателей ZOTA InLine используется трёхфазное подключение 380В с регулировкой 30-70°C.
Подбор блока ТЭН
Расчёт мощности ТЭН ведётся по ΔT и времени нагрева, а не по бытовому ориентиру 1 Вт/л. Удельная поверхностная мощность (ваттная нагрузка) ограничена ГОСТ 13268-88 в зависимости от среды и материала оболочки. Для воды применяется нержавеющая сталь AISI 304 или 12Х18Н10Т.
При трёхфазном подключении в схеме «звезда» мощность каждой ветви должна быть одинаковой, иначе возникает перекос нагрузки по фазам. Учитывайте жёсткость воды: при средней жёсткости чистка раз в 8-12 месяцев, при высокой - каждые 4-6 месяцев. Для агрессивных сред (солёная вода, хлориды) используйте титановый нагревательный элемент. При подборе тэнб для бойлера уточните присоединение: резьба дюйм 1 1/2" или дюйм 2.
Из нашей практики
Производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце с трубкой из нержавеющей стали и гильзой под термопару. Это был блок тэн для бойлера большой мощности.
Производство пластиковых изделий заменило сгоревший блок 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Конструкция и материалы
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект входит то, что согласовали с заказчиком: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Оболочка ТЭН для воды - нержавеющая сталь AISI 304 или 12Х18Н10Т. Для агрессивных сред (кислоты, хлориды, морская вода) применяется чистый титан. Датчик терморегулятора - медный баллон на капиллярной трубке, вставляется в гильзу до упора; капиллярную трубку нельзя лишний раз перегибать.
Монтаж и эксплуатация
Блок ТЭН (тэнб) монтируется во фланец для чистки через резьбовой патрубок 1 1/2". Температура по активной длине ТЭН не должна отличаться от рабочей более чем на ±16% на прямых участках и ±15% на изогнутых. Максимальная температура поверхности элементов водяного блока - не выше 100°C.
Для защиты от коррозии используются жертвенные аноды (магний, цинк, алюминий), но в агрессивной воде они служат до 6 месяцев. Установите датчик потока и защиту от перегрева. При трёхфазном подключении проверяйте баланс нагрузки по фазам. При высокой жёсткости воды возможна щелевая коррозия, поэтому регулярно чистите тэн для бойлера.
Что прислать для расчёта
Для точного подбора тэнб на промышленный бойлер 200 л необходимо предоставить следующие данные:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер (например, дюйм 1 1/2" или дюйм 2)
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок ТЭН к моему оборудованию?
Этот тэнб для бойлера подходит для бойлеров косвенного нагрева с резьбовым патрубком 1 1/2" или фланцем. Для точной совместимости уточните модель оборудования или пришлите фото старого блока с биркой.
Из какой стали сделан блок ТЭН?
Стандартно для воды применяется нержавеющая сталь AISI 304 или 12Х18Н10Т. Для агрессивных сред (солёная вода, кислоты) по заказу делаем титановый нагревательный элемент или Inconel.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Возможен ремонт: замена отдельных элементов при согласовании.
Как проверить старый блок ТЭН перед заменой?
Измерьте сопротивление каждого ТЭН мультиметром, проверьте изоляцию на корпус. Сравните мощность с паспортными данными. Убедитесь, что нет щелевой коррозии на фланце или трубках.
Что прислать для расчёта нового блока?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба или фланец с размером), мощность и напряжение, погружную длину, модель оборудования или фото старого блока с биркой.
Как обеспечить электродогрев бойлера косвенного нагрева?
Установите блок тэн для водонагревателя (тэнб) в резьбовой патрубок 1 1/2" или фланец. Подключите трёхфазное питание с защитой от перегрева и датчиком потока. Учитывайте жёсткость воды и своевременно чистите тэн для бойлера.
