Характеристики
| Тип | ТЭНБ-6/10(СЭВ6)220 |
|---|---|
| Мощность | 6 кВт |
| Напряжение | 220 В |
| Среда нагрева | вода |
Где применяется и в каком оборудовании

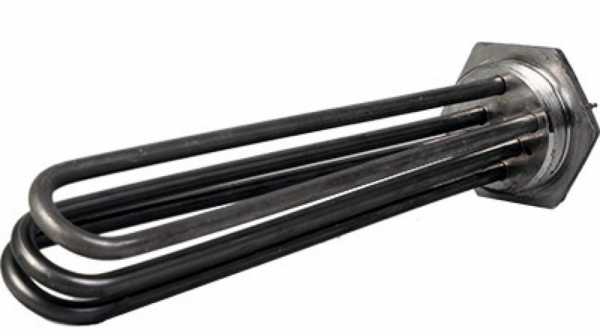

Блок ТЭН СЭВ (ТЭНБ-6/10(СЭВ6)220) используют в промышленных и бытовых электроводонагревателях, бойлерах разного объёма бака, а также в подогреве бассейнов. В оборудовании с однофазным подключением мощностью 6 кВт он заменяет стандартные нагреватели. У ZOTA InLine и аналогичных проточных водонагревателей применяются блоки на 380В, но данная модификация для однофазной сети 220В.
В купольных посудомоечных машинах и моечных установках часто стоят блоки большей мощности, а этот блок компактнее - подходит для небольших систем. Для бассейнов с солёной водой или высоким содержанием хлора важно согласовать материал: титан или AISI 316L предотвращают щелевую коррозию и питтинг.
Также блок применяется в накопительных водонагревателях серии VLM (100-1500 л), где мощность блока подбирается под объём бака и скорость нагрева.
Как подобрать блок ТЭН для вашей задачи
Главные параметры подбора: мощность (6 кВт) и напряжение (220 В). Проверьте, совпадает ли ваше однофазное подключение с напряжением в сети. Для трёхфазного подключения (380 В) этот блок не подходит.
Удельная мощность на поверхности (Вт/см²) зависит от интенсивности циркуляции воды. Для проточной воды допустимо 8-12 Вт/см², для стоячей (бак) - 3-5 Вт/см². Для бассейнов с интенсивным движением воды можно использовать до 15 Вт/см², но при этом возрастает накипеобразование. Жертвенный анод (магниевый или цинковый) снижает риск коррозии бака и самого блока.
Присоединение блока - резьбовое (стандарт G1½" или G2") или фланец. Для резьбы G1½" выпускают блоки до 6 кВт. Уточняйте развёрнутую длину и место монтажа: погружная часть должна полностью находиться в воде без контакта со стенками.
- Мощность и напряжение (6 кВт / 220 В)
- Тип подключения (однофазное)
- Размер резьбы или фланца
- Погружная длина (измерьте старый блок)
- Материал оболочки (для воды - 08Х18Н10, для соли - титан)
Из нашей практики
Для энергетического предприятия изготавливали блоки 9 кВт на 220 В (три элемента). Резьба G1½", оболочка 08Х18Н10Т, длина 450 мм. Работают на воде и антифризе без нареканий.
Другой заказчик - производитель котельного и водонагревательного оборудования - заказал блоки 72 кВт и 30 кВт на фланце. Трубка из нержавеющей стали, предусмотрена гильза под термопару.
Особенности конструкции и защиты
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН для замены отдельных элементов, с изоляцией или покрытием. В комплект поставки могут входить: пробка/фланец, гильза под датчик, колпак или клеммная коробка, термостат - это оговаривается отдельно.
Для защиты от накипеобразования и коррозии в системах с магниевым анодом блоки из кислотостойкой стали (08Х18Н10) служат дольше. В подогреве бассейна с солёной водой необходима оболочка из чистого титана - только он не вступает в гальваническую реакцию с хлоридами. Обычная нержавейка в таких условиях даёт щелевую коррозию и питтинг.
Термовыключатель (встроенный или внешний) защищает блок от перегрева при сухом ходе. Уточните его наличие при заказе.
Материалы оболочки для агрессивных сред
Для обычной водопроводной воды применяют сталь 08Х18Н10 (AISI 304). Она устойчива к накипи в допустимых пределах. Для агрессивных сред (высокое содержание хлора, солёная вода) подходят AISI 316L или титан. Титан - единственный материал, предотвращающий коррозию в морской и солёной воде без использования жертвенных анодов.
Уточните у поставщика возможность изготовления блока ТЭН с оболочкой из 316L или титана. Стандартный блок ТЭНБ-6/10(СЭВ6)220 поставляется под воду; по заказу меняем материал. Для бассейнов с электролизом хлора требуется обязательная защита от гальванической реакции.
Что прислать для расчёта
Для точного подбора блока ТЭНБ сообщите: что нагреваем и до какой температуры (вода, антифриз, солёная вода). Укажите присоединение - резьба или фланец, её размер. Мощность, напряжение и количество элементов мы подберём по вашим данным.
Обязательно измерьте погружную длину и место установки (сверху, сбоку, снизу). Если есть старое оборудование - пришлите фото блока с биркой или модель водонагревателя. Это позволит избежать ошибок по посадочным размерам и защите от накипи.
Для бассейнов с хлором и солью дополнительно уточните концентрацию солей - от этого зависит выбор стали (08Х18Н10, 316L) или титана.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭНБ-6/10(СЭВ6)220 к моему водонагревателю?
Проверьте мощность (6 кВт), напряжение (220 В однофазное) и присоединительный размер. Если ваш водонагреватель рассчитан на такую мощность и имеет резьбу G1½" или G2", блок подойдёт. В случае сомнений пришлите фото старого блока.
Из какой стали сделан блок ТЭНБ-6/10(СЭВ6)220?
Стандартно блок изготавливается из стали 08Х18Н10 (AISI 304) для воды. Для агрессивных сред (хлор, соль) по заказу применяем AISI 316L или титан. Уточните нужный материал при заказе.
Можно ли отремонтировать блок, если перегорел один ТЭН, или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы - при выходе из строя одного элемента меняется блок целиком. По заказу делаем съёмные ТЭН, что упрощает ремонт: такая конструкция оговаривается на этапе расчёта.
Как проверить старый блок ТЭН перед заменой?
Измерьте сопротивление между контактами (исправный ТЭН покажет несколько Ом), а также сопротивление между контактом и оболочкой (должно быть >1 МОм). Проверьте целостность оболочки визуально. Сфотографируйте бирку с маркировкой.
Что прислать для расчёта блока для бассейна с солёной водой?
Укажите объём бассейна, требуемую температуру нагрева, концентрацию соли. Приложите фото старого блока, если есть. Мы предложим блок из титана или 316L с нужной мощностью и резьбой.
Почему в бассейне с хлором и солью нельзя использовать обычную нержавейку?
В солёной воде обычная нержавейка (08Х18Н10) сильно подвержена питтинговой и щелевой коррозии. Титан не вступает в гальваническую реакцию с хлоридами, поэтому для подогрева бассейна рекомендуем блоки с титановой оболочкой.
