Характеристики
| Тип | Блок ТЭН (ТЭНБ) |
|---|---|
| Назначение | Парогенератор |

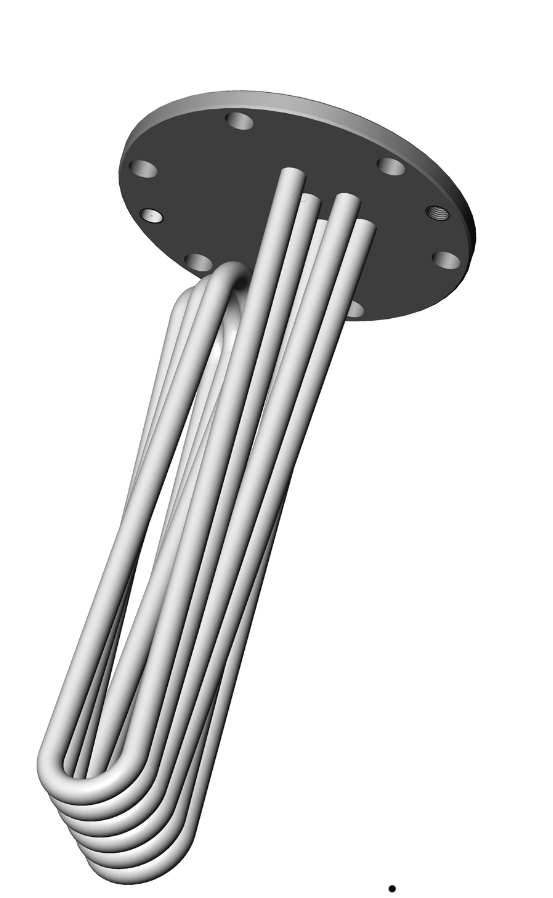

| Состав | Группа трубчатых нагревателей на фланце |
Где применяется и в каком оборудовании
Блоки ТЭН для парогенератора устанавливаются в оборудование с испарительным бойлером или рубашкой.
- Автоклав ВК-75: камера 75 л, давление пара до 0,27 МПа, суммарная мощность ТЭН до 6–6,5 кВт
- Аквадистиллятор АЭ-25: 15 кВт, 6 ТЭН по 2,5 кВт, нержавеющая сталь
- Пароконвектоматы бойлерного типа (RETIGO, Gabino): блок ТЭН парогенератора 10,9–18,6 кВт
- Варочные котлы серии КПЭМ: 3–4 блока ТЭН на аппарат
- Парогенераторы для сауны (Harvia HGX): отдельная линейка от каменок, мощности 4,5–21,6 кВт
- Моечные ванны и технологические ёмкости: блок ТЭНБ для нагрева жидкостей
Нагрузка при кипении и накипь
В парогенераторе основной фактор - кипение воды. Ваттная нагрузка (q) на поверхности ТЭН не должна превышать 3–5 Вт/см² в баке. Превышение приводит к локальному парообразованию, отложению накипи и перегреву оболочки. Конденсат ухудшает электрическую изоляцию.
Блоки из нержавеющей стали AISI 304 устойчивее к коррозии, но накипь всё равно снижает теплоотдачу. Рекомендуется учитывать жёсткость воды и соблюдать режим стерилизации (рабочее давление до 0,27 МПа).
Подбор блока ТЭН для парогенератора
Для точного подбора учитываем мощность, напряжение, число нагревателей, присоединение (резьба или фланец), погружную длину, материал оболочки. Типовая мощность автоклава - 6–6,5 кВт, дистиллятора - 15 кВт. Ваттная нагрузка в стоячей воде или баке, включая поддержание температуры, - 3-5 Вт/см².
- Присоединение: фланец 2,5 дюйма или резьба G1½″
- Материал: углеродистая сталь 08КП (рабочее давление 4,5 атм) или нержавеющая 08Х18Н10Т (6 атм)
- По заказу: съёмные ТЭН, изоляция, покрытие против накипи
- Комплектация: гильза под датчик, термостат, клеммная коробка
Из нашей практики
Блок 13,5 кВт для водяной рубашки экструдера при производстве пластиковых изделий. Три U-образных ТЭН по 4,5 кВт, каждый на фазу, колба нагревателя Ø13 мм AISI 304. Погружная длина подобрана по размерам рубашки.
Конструктивные исполнения и комплектация
Стандартно нагреватели в блоке запрессованы. По заказу делаем съёмные ТЭН - это упрощает замену и обслуживание. Возможна установка ТЭН в гильзе для замены без слива воды. Также предлагаем исполнение с изоляцией или покрытием для защиты от накипи.
В комплект входит то, что согласовано с заказчиком: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Для парогенераторов с каменкой (Harvia) возможна поставка отдельного блока.
Что прислать для расчёта
Для изготовления блока ТЭН для парогенератора предоставьте следующие данные:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок к моему оборудованию?
Для проверки совместимости пришлите модель оборудования или размеры старого блока. Мы подберём блок по присоединению, мощности и длине.
Из какой стали делают блоки ТЭН для парогенератора?
Стандартно из углеродистой стали 08КП или нержавеющей 08Х18Н10Т. Нержавеющая AISI 304 применяется для агрессивных сред и высоких температур.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
По заказу делаем блоки со съёмными ТЭН, это упрощает замену. Стандартные запрессованные блоки под обслуживание не рассчитаны.
Как проверить старый блок ТЭН?
Измерьте сопротивление изоляции и целостность ТЭН мультиметром. Проверьте на пробой на корпус. Также оцените состояние накипи и коррозии.
Что прислать для расчёта блока?
Пришлите параметры: мощность, напряжение, число элементов, присоединение, погружную длину, место установки, модель оборудования или фото старого блока.
Как влияет накипь на работу блока в парогенераторе?
Накипь ухудшает теплопередачу, вызывает местный перегрев оболочки и снижает срок службы. Важно соблюдать ваттную нагрузку (не более 5 Вт/см² при кипении) и применять водоподготовку.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
