Характеристики
| Тип | ТЭНБ |
|---|---|
| Исполнение | КМ |
| Мощность | 9 кВт |
| Материал оболочки | нержавеющая сталь |
Где применяется и в каком оборудовании

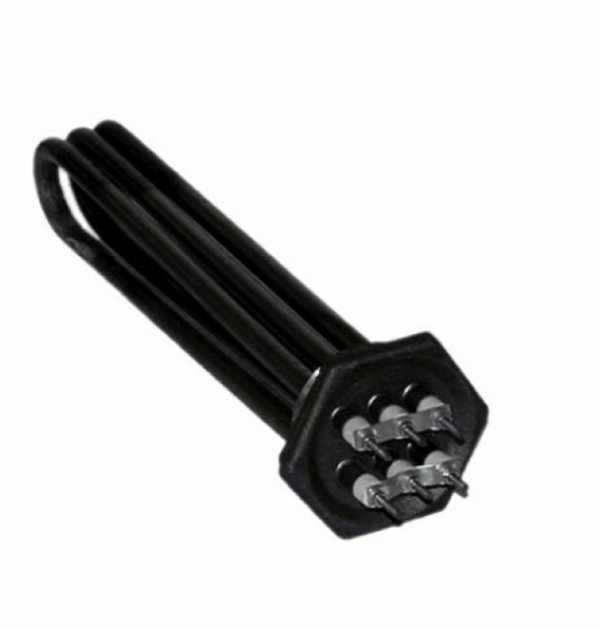

ТЭНБ-КМ-9 НЕРЖ. - это блок ТЭН для водонагревателя, который устанавливается в баки ГВС, бойлеры косвенного нагрева, промышленные накопительные электроводонагреватели. Блок подходит для оборудования типа VLM (100-1500 л, 3-45 кВт), проточных нагревателей ZOTA InLine (380В, регулировка 30-70°C), купольных посудомоечных машин с мощностью нагревательного блока 9,1 кВт.
Особенность исполнения КМ - монтаж через резьбовой патрубок 1 1/2" или фланец. При нагреве воды в бассейне важна стойкость материала к хлору и соли: нержавеющая сталь 08Х18Н10Т работает в пресной воде, для морской воды используйте титановые ТЭН.
- Бойлеры косвенного нагрева (ТРК/TJ)
- Промышленные электроводонагреватели VLM
- Проточные нагреватели ZOTA InLine
- Купольные посудомоечные машины (40 касс/час)
- Бассейны с хлорированной водой
Конструкция и материалы
Оболочка ТЭНБ-КМ-9 НЕРЖ. выполнена из нержавеющей стали. В стандартном исполнении ТЭНы запрессованы в блок. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение определяет задача заказчика.
В комплект входит то, что согласовали с заказчиком: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Длина пути утечки тока между оболочкой и контактным устройством - не менее 3,0 мм, торцы для напряжения свыше 48В оснащаются изоляторами. В баке с жертвенным анодом и змеевиком блок работает без накипи на самом нагревателе.
- Оболочка: нержавеющая сталь
- Съёмные ТЭН - по заказу
- Гильза под термопару - опция
- Защита от перегрева: по согласованию
Нагрев воды в бассейне: материал под хлор и соль
При нагреве воды в бассейне с хлором и солью обычная нержавейка подвержена питтинговой и щелевой коррозии. Для бассейнов с морской водой титан - единственный материал, предотвращающий гальваническую реакцию и разрушение конструкции. В пресной хлорированной воде ТЭНБ-КМ-9 НЕРЖ. работает корректно, но обрастает накипью быстрее, чем сухой ТЭН (стеатитовый в гильзе).
Мокрая установка блока в бассейне требует защиты от перегрева: обязателен датчик потока (как в Pahlen Compact 18). Удельная поверхностная мощность (Вт/см²) ограничена по ГОСТ 13268-88 в зависимости от среды - для воды проточной/стоячей значения в приложении к стандарту.
- Хлор, пресная вода: нержавеющая сталь
- Морская вода/высокая солёность: титан
- Проточная вода: контролируйте ваттную нагрузку
- Стоячая вода: закладывайте запас по мощности
Как подобрать блок ТЭН для бойлера
Для подбора блока ТЭН для бойлера определяют мощность, напряжение, присоединение и материал. Для блока такой мощности типична трёхфазная схема «звезда» с элементами на 220В: между любой фазой и нулём в такой сети всегда 220В, поэтому элементы работают корректно. Итоговое напряжение и присоединение уточняются при заказе.
Сравните присоединение, погружную длину и материал оболочки вашего старого блока с параметрами ТЭНБ-КМ-9 НЕРЖ. Снимите размеры и пришлите фото бирки. Время нагрева воды зависит от объёма бака и теплопотерь: чем больше ваттная нагрузка, тем быстрее нагрев.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Из нашей практики
Производитель котельного и водонагревательного оборудования: изготовили блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару. Заказчик подтвердил: сухой ТЭН в гильзе меняется без слива бака, что сократило время обслуживания.
Энергетическое предприятие в Казахстане: поставили блоки 9 кВт, три элемента на 220В, резьба G1½", оболочка 08Х18Н10Т, среда - вода и антифриз, длина 450 мм. При схеме звезда блок работает от сети 380В без переделок.
Что прислать для расчёта
Для расчёта и подбора ТЭНБ-КМ-9 НЕРЖ. пришлите:
1. Что нагреваем и до какой температуры 2. Присоединение: резьба или фланец, размер 3. Мощность, напряжение, число элементов 4. Погружная длина и место установки 5. Модель оборудования или фото старого блока с биркой
По этим данным изготовим блок в нужном исполнении: с фланцем, гильзой, термостатом. Если среда агрессивная - предложим титановые ТЭН для морской воды.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли ТЭНБ-КМ-9 НЕРЖ. к моему бойлеру?
Проверьте мощность, напряжение, присоединение и погружную длину старого блока и сравните с ТЭНБ-КМ-9 НЕРЖ. Пришлите фото с биркой для подтверждения совместимости.
Из какой стали оболочка?
Нержавеющая сталь 08Х18Н10Т - кислотостойкая, для пресной воды и слабощелочных сред. Для морской воды берите титановые ТЭН.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные - тогда замена элемента возможна без замены блока. Согласуйте при заказе.
Как проверить старый блок?
Измерьте сопротивление изоляции между выводами и оболочкой мегомметром и сравните с нормой. Осмотрите оболочку на целостность и отсутствие коррозии. Сравните фактическую мощность и напряжение с данными на шильдике.
Что прислать для расчёта?
Пять пунктов: среда и температура, присоединение (резьба/фланец, размер), мощность/напряжение/число элементов, погружная длина и место установки, модель оборудования или фото с биркой.
Работает ли ТЭНБ-КМ-9 НЕРЖ. в бассейне с солёной водой?
Нержавейка в морской воде подвержена питтинговой коррозии. Для солёных бассейнов необходимы титановые ТЭН: только титан предотвращает гальваническую реакцию и разрушение конструкции.
