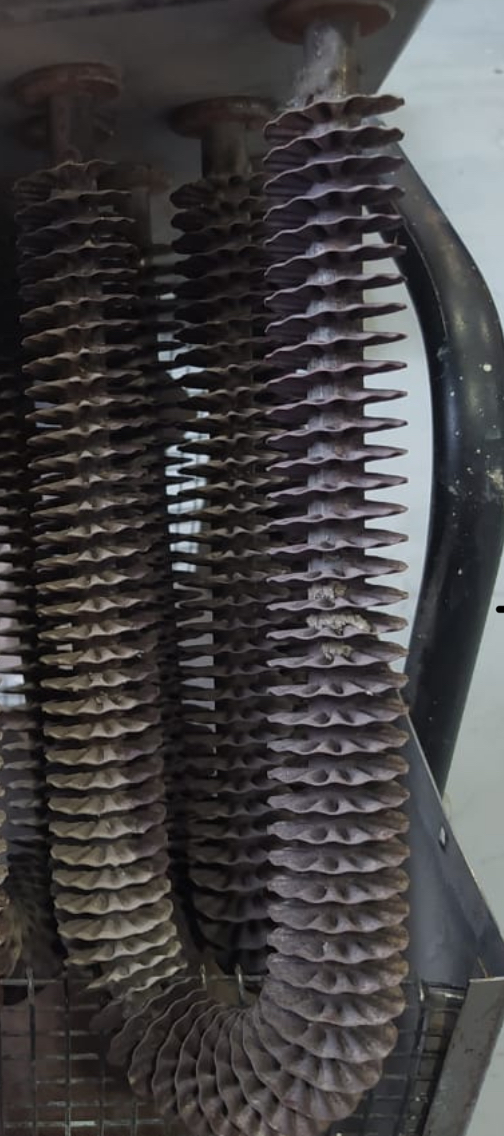

Характеристики
| Тип | ТЭНР (оребренный) |
|---|---|
| Мощность | 1,6 кВт |
| Напряжение | 220 В |
| Среда | движущийся воздух (код О) |
| Длина контактного стержня | 40 мм (код А) |
| Длина развертки | 60 см |
Зачем нужно оребрение на ТЭН
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Это позволяет при одинаковой мощности работать при более низкой температуре оболочки (ориентир 300-400 °C).
Без оребрения в спокойном воздухе допустимая удельная нагрузка по ГОСТ 13268-88 составляет 2,2 Вт/см², а с обдувом от 6 м/с - 5,5 Вт/см². Оребрённый ТЭН (ТЭНР) рассчитан на работу в движущемся воздухе, где ваттная нагрузка выше.
Если в вашем оборудовании есть вентилятор или обдув, оребрение обязательно - иначе гладкий ТЭН перегреется и выйдет из строя. В бытовых конвекторах с естественной конвекцией также используют оребрённые ТЭН, чтобы снизить температуру корпуса.
Где применяется и в каком оборудовании
Оребрённые воздушные ТЭН (ТЭНР) используются в оборудовании с принудительным обдувом: тепловые пушки для теплицы, конвекторы отопления с вентилятором, калориферы (например, серии ЭКО), электроконвекторы с тепловой защитой.
Также применяются в обогревателях помещений, где требуется высокая теплоотдача при компактных размерах. В бытовых конвекторах естественной конвекции оребрённый ТЭН позволяет держать температуру решётки ниже 400 °C.
- Тепловые пушки для теплицы
- Конвекторы с принудительным обдувом (Tizest TEC и аналоги)
- Электрокалориферы для сельскохозяйственных и промышленных зданий
- Бытовые конвекторы отопления (Resanta, KN-Electro)
Как подобрать оребрённый ТЭН
Подбор начинается с определения среды: спокойный или движущийся воздух. Для движущегося воздуха (скорость от 6 м/с) допустимая ваттная нагрузка до 5,5 Вт/см², для спокойного - до 2,2 Вт/см². Оребрение обязательно при обдуве.
Учитывайте мощность на метр длины: для типовых конвекторов мощность 250-1330 Вт при длине 500-1700 мм. Напряжение 220 В, класс электрозащиты I, степень защиты IP20.
При замене ТЭН конвектора проверьте длину, крепление (штуцер, фланец), материал оребрения и наличие обдува. Если в паспорте указан ручной ресет тепловой защиты, убедитесь, что новый ТЭН совместим.
Особенности эксплуатации
В конвекторах с тепловой защитой при перегреве срабатывает автоматический перезапуск после остывания. Если срабатывания частые, проверьте условия обдува и расстояние до стен (не менее 50 мм от задней стенки).
Несоблюдение монтажных расстояний (от пола 160-180 мм, до подоконника не менее 120 мм) может снизить теплоотдачу на 10-20%.
Для сред с температурой оболочки выше 450 °C требуется жаростойкая нержавеющая сталь (код К). В данном ТЭНР среда О - до 450 °C, углеродистая сталь.
Что прислать для расчёта
Для точного подбора или изготовления ТЭНР по вашим размерам необходимо предоставить:
- Развёрнутую длину и форму (прямой, U-образный), расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения (углеродистая или нержавеющая сталь)
- Есть ли обдув вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости нужны параметры: мощность, напряжение, длина, крепление и наличие обдува. Если ваше оборудование работает с движущимся воздухом (вентилятор), то ТЭНР с кодом О подходит. Уточните по маркировке старого ТЭН.
Нужен ли обдув вентилятором для этого ТЭН?
Да, данный ТЭНР с кодом среды О предназначен для движущегося воздуха со скоростью от 6 м/с. Без обдува его ваттная нагрузка будет превышена, что приведёт к перегреву. Обдув обязателен.
Можно ли сделать другую длину или крепление?
По заказу делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление берутся из чертежа, образца или маркировки старого нагревателя. Возможно оребрение из углеродистой или нержавеющей стали, прямая или U-образная форма, крепление штуцером с гайкой или на фланце.
Как проверить старый ТЭН?
Проверьте маркировку на корпусе: тип, мощность, напряжение, длину. Измерьте развёрнутую длину и расстояние между выводами. Проверьте состояние оребрения и изоляции. При обрыве или замыкании на корпус ТЭН подлежит замене.
Что прислать для расчёта?
Для расчёта необходимы: развёрнутая длина и форма, мощность и напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Зачем оребрение и когда без него не обойтись?
Оребрение увеличивает площадь теплообмена в 10-16 раз, позволяя при той же мощности работать при более низкой температуре оболочки. Без оребрения не обойтись в движущемся воздухе (обдув), иначе гладкий ТЭН перегреется. В бытовых конвекторах оребрение снижает температуру корпуса.
