Характеристики
| Диаметр | 30 мм |
|---|---|
| Длина | 590 мм |
| Тип | Патронный (пальчиковый) |
Где применяется и в каком оборудовании
Патронный ТЭН (пальчиковый) D30 L590 используется в оборудовании, где требуется нагрев через резьбовой штуцер бака или встраивание в металлический блок. Примеры: предпусковые подогреватели двигателя (подогрев масла в картере или охлаждающей жидкости), лабораторное и аналитическое оборудование (элементные анализаторы), технологические баки с водой или слабыми кислотными/щелочными растворами. Также применяется в электропаяльниках непрерывного нагрева.
- Электропаяльники непрерывного нагрева
- Предпусковые подогреватели двигателя (встройка в блок цилиндров или в патрубок системы охлаждения)
- Лабораторное и аналитическое оборудование, элементные анализаторы
- Технологические баки и емкости с резьбовой муфтой (вода, слабые кислотные/щелочные растворы)
Подбор патронного ТЭН по параметрам
При подборе патронного нагревателя учитывают диаметр посадочного отверстия (для D30 - отверстие 30 мм, рекомендуется H7, зазор на сторону менее 0,05 мм, допускается до 0,1 мм). Длина нагревателя 590 мм включает холодные зоны. Мощность и напряжение подбираются под задачу - у производителей патронных ТЭН стандартные комбинации, например, 24В 40Вт, 12В 30-50Вт. Для агрессивных сред корпус из нержавеющей стали 304. Встроенная термопара у производителей патронных ТЭН доступна при диаметре корпуса до 16 мм. Диаметр D30 больше этого предела, поэтому встроенная термопара в стандартном исполнении не предусмотрена - температуру контролируют отдельным датчиком.
Проверка мультиметром и мегаомметром
Перед установкой проверьте патронный ТЭН мультиметром и мегаомметром. Мультиметром измерьте внутреннее сопротивление нагревателя - оно должно соответствовать расчётному по мощности и напряжению (R=U²/P). Мегаомметром проверьте сопротивление изоляции между корпусом и выводами - оно должно соответствовать паспортным значениям производителя. Если сопротивление заметно ниже нормы - нагреватель неисправен. Также проверьте целостность нихромовой спирали - обрыв даст бесконечное сопротивление.
Конструктивные особенности и возможности изготовления

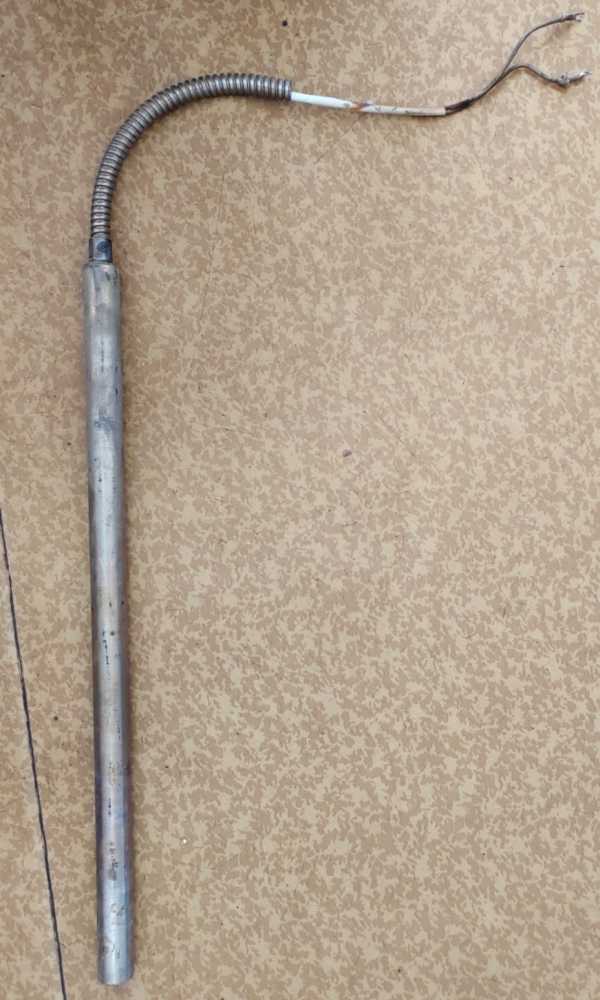

Патронный ТЭН (ТЭНП) состоит из нихромовой спирали, помещённой в оболочку из нержавеющей стали, с электроизоляцией из периклаза (MgO). Стандартная рабочая температура на поверхности - до 300°C, по запросу - до 500°C и выше. По заказу делаем: провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару (до 16 мм). Также возможен вариант с нагревательной лентой (mantle heater) для обогрева ёмкостей.
Что прислать для расчёта
Для расчёта нового патронного ТЭН вместо старого пришлите: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, нужна ли защита вывода (металлорукав или оплётка), рабочую температуру и среду нагрева. Если есть - модель оборудования или фото старого ТЭН с маркировкой. По этим данным изготавливаем пальчиковый ТЭН с нужными параметрами.
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Патронный ТЭН D30 L590 подходит, если посадочное отверстие в вашем оборудовании диаметром 30 мм и глубина не менее 590 мм. Уточните мощность и напряжение по старому нагревателю или по документации.
Какой нужен зазор в отверстии?
Рекомендуемый зазор на сторону менее 0,05 мм (посадка H7). Допускается до 0,1 мм. Больший зазор снижает теплопередачу.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем любую длину провода в термостойкой изоляции, а также защиту вывода металлорукавом или оплёткой, угловой вывод.
Как проверить старый ТЭН?
Проверьте мультиметром сопротивление спирали (расчётное по мощности) и мегаомметром сопротивление изоляции по паспортным значениям. Если обрыв или короткое на корпус - ТЭН неисправен.
Что прислать для расчёта?
Пришлите диаметр, длину, мощность, напряжение, тип вывода, длину провода, рабочую температуру и среду. Желательно фото или чертёж старого нагревателя.
Как проверить патронный ТЭН мультиметром и мегаомметром?
Мультиметром измерьте сопротивление между выводами - оно должно быть от единиц до сотен Ом. Мегаомметром измерьте сопротивление между выводами и корпусом - оно должно соответствовать паспортным значениям производителя. Если показания нулевые или бесконечные - нагреватель неисправен.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
