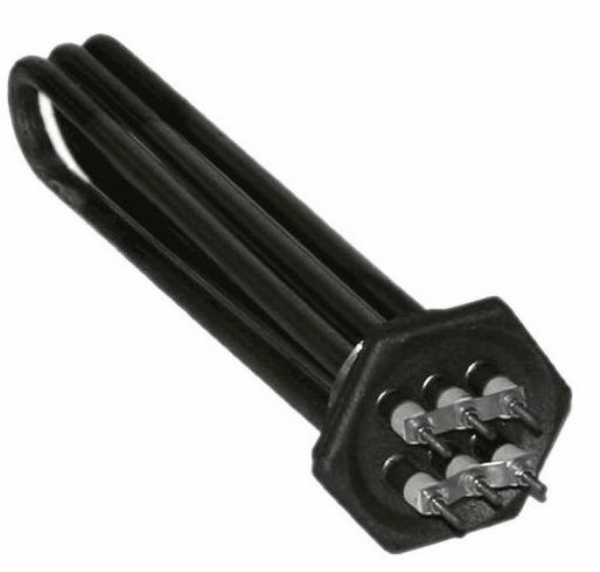

Характеристики
| Тип | ТЭНБ-3 |
|---|---|
| Напряжение | 220 В |
| Длина | 500 мм |
| Присоединение | G2 1/2 (фланец нерж.) |
| Количество ТЭН | 3 |
| ТЭН и фланец | Нержавеющая сталь |
Где применяется и в каком оборудовании
Этот блок ТЭН для бойлера устанавливается в бойлеры косвенного нагрева с электродогревом, например Taurus Metalac MAX. Также используется в промышленных накопительных водонагревателях типа VLM объёмом 100–1500 л. Подходит для подогревателей бассейнов Pahlen и моечных машин (купольные TATRA, МПК).
Конструкция и материалы
ТЭН и фланец блока выполнены из нержавеющей стали. ТЭН в блоке стандартно запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект поставки входит то, что согласовано: гильза под датчик, колпак или клеммная коробка, термостат. Данный блок мокрого типа, контактирует с водой, поэтому важен учёт накипи.
Подбор и расчёт
Для правильного подбора учитывайте удельную поверхностную мощность. По ГОСТ 13268-88 для воды проточной чистой до 100°C q = 8–12 Вт/см², для стоячей воды в баке - 3–5 Вт/см². Время нагрева воды рассчитывается по ΔT и объёму. Присоединение G2 1/2 - это блок ТЭН 2 1/2 дюйма. Напряжение 220В.
Из нашей практики
Для производителя котельного оборудования изготовили блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару. Другой случай: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Как продлить ресурс в жёсткой воде
Жёсткая вода и накипь сокращают срок службы мокрых ТЭН. Рекомендуется установка магниевого анода, использование датчика потока для защиты от сухого хода. Для бассейнов и промышленных баков применяют санитарную обработку тары. При щелевой коррозии помогает выбор материала оболочки: 08Х18Н10 или кислотостойкая сталь.
Что прислать для расчёта
Для расчёта нового блока укажите: что нагревается и до какой температуры, тип присоединения (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Желательно прислать модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Проверьте присоединительный размер G2 1/2, напряжение 220В и длину 500 мм. Если ваше оборудование использует такой же фланец и параметры, блок подходит. Для точной совместимости пришлите модель или фото.
Из какой стали изготовлен блок?
ТЭН и фланец блока - нержавеющая сталь, по подтверждённым данным для воды и пара это AISI 304 или 08Х18Н10.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭН в блоке запрессованы. По заказу можем изготовить блок со съёмными ТЭН, с изоляцией или покрытием.
Как проверить старый блок?
Проверьте изоляцию мегаомметром с рабочим напряжением не менее 500В, подключая его к оболочке нагревателя и одному из контактных стержней. Также измерьте сопротивление каждого ТЭН.
Что прислать для расчёта?
Укажите нагреваемую среду и температуру, присоединение, мощность, напряжение, погружную длину. Приложите фото старого блока с биркой или модель оборудования.
Как продлить ресурс в жёсткой воде?
Установите магниевый анод, используйте датчик потока, контролируйте температуру не выше 85°C. Регулярно удаляйте накипь. Для особо жёсткой воды рассмотрите сухой ТЭН или покрытие.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
