Характеристики
| Тип | Патронный ТЭН (одноконцевой) |
|---|---|
| Диаметр оболочки | 10 мм |
| Конструкция | Одноконцевая (выводы с одной стороны) |
Где применяется патронный ТЭН диаметром 10 мм
Патронный ТЭН диаметром 10 мм используется для нагрева жидкостей и газов в технологических баках и емкостях с резьбовой муфтой G1 1/2. Через резьбовой штуцер он устанавливается в бак для нагрева воды, слабых кислотных и щелочных растворов.
В оборудовании FDM-печати картриджные нагреватели хотэнда 6х20 мм совместимы с рядом 3D-принтеров. Для хотэндов используются патронные ТЭН диаметром 6 мм, но наш диаметр 10 мм может применяться в других узлах, где требуется большая мощность.
В предпусковых подогревателях двигателя ТЭН встраивается в блок цилиндров или патрубок системы охлаждения для подогрева антифриза. Также возможен подогрев масла в картере. В подогревателях с термосифонной циркуляцией насос не требуется.
В лабораторном и аналитическом оборудовании, элементных анализаторах патронные нагреватели используются для точного нагрева проб. Также применяются в электропаяльниках непрерывного нагрева.

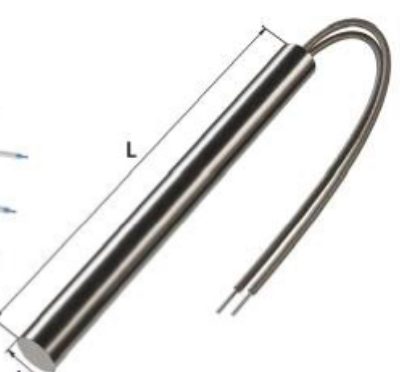

Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение
Диаметр оболочки (10 мм) - это посадочный размер. ГОСТ 13268-88 задаёт такой допуск (+0,3/-0,1 мм) для трубчатых электронагревателей; для патронного исполнения отверстие под установку подбирают отдельно, с небольшим зазором для свободного входа.
Длина нагревателя (развернутая длина) определяет мощность и зону нагрева. Мощность и напряжение связаны через внутреннее сопротивление нагревателя: P=U²/R. Измерив сопротивление мультиметром, можно проверить исправность ТЭН.
В патронных ТЭН используется нихромовая спираль на керамическом сердечнике. Напряжение задается заказчиком, например, 12 В (картридж 12В 40Вт) или 127 В. Мощность - по расчёту.
Подбор патронного ТЭН по параметрам
При подборе учитывайте диаметр посадочного отверстия, рабочую температуру и среду. Для агрессивных сред используйте оболочку из нержавеющей стали 304.
Патронные ТЭН комплектуются резьбовыми штуцерами М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали. Выбор штуцера зависит от резьбы в емкости.
Если требуется встроенная термопара для контроля температуры, учтите, что она доступна только при диаметре корпуса до 16 мм. Для диаметра 10 мм термопара возможна.
Рабочее давление в системе не должно превышать 10 бар (для резьбового соединения G1 1/2).
Возможности изготовления патронных ТЭН
Патронные ТЭН изготавливаются по чертежам заказчика. Мы можем сделать нужную длину, мощность, напряжение, а также исполнение вывода: провод в термостойкой изоляции, защита металлорукавом или оплёткой, угловой вывод.
По заказу устанавливаем резьбовой штуцер или фланец, встроенную термопару. Возможно изготовление ТЭНП (патронного ТЭН) с любыми параметрами в пределах технологических возможностей.
Что прислать для расчёта патронного ТЭН
Для точного расчёта патронного нагревателя предоставьте следующие данные:
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита вывода
- Рабочая температура и что нагреваем (среда)
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН 10 мм к моему оборудованию?
Патронный ТЭН диаметром 10 мм подходит, если в вашем оборудовании есть посадочное отверстие диаметром 10 мм или резьбовая муфта под штуцер. Уточните длину, мощность и напряжение по старому нагревателю.
Какой нужен зазор в отверстии для патронного ТЭН 10 мм?
Зазор в отверстии и допуск на диаметр оболочки по ГОСТ 13268-88 (+0,3/-0,1 мм для трубчатых ТЭН) - разные величины. Для патронного исполнения зазор подбирают отдельно, ориентируясь на образец или чертёж оборудования, чтобы нагреватель входил свободно.
Можно ли сделать другой вывод или длину провода?
Да, мы изготавливаем патронные ТЭН с нужной длиной провода, в термостойкой изоляции, с защитой металлорукавом или оплёткой, а также с угловым выводом. Укажите требования при заказе.
Как проверить старый патронный ТЭН?
Проверьте мультиметром внутреннее сопротивление нагревателя. Для исправного ТЭН сопротивление должно соответствовать расчетному по формуле R=U²/P. Также проверьте изоляцию между оболочкой и спиралью.
Что прислать для расчёта патронного ТЭН?
Пришлите диаметр и длину нагревателя, мощность, напряжение, тип вывода, рабочую температуру и среду, а также фото или маркировку старого ТЭН, если есть.
Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение?
Диаметр - это посадочный размер оболочки. Длина (развернутая) определяет мощность. Мощность и напряжение связаны через сопротивление. Для точного подбора используйте эти параметры из маркировки или измерений.
