Характеристики
| Тип | Тэн для бойлера косвенного нагрева |
|---|---|
| Модель оборудования | ELSEN EWH |
| Объём бака | 1000 л |
| Назначение | Электродогрев бойлера косвенного нагрева |
Где применяется и в каком оборудовании

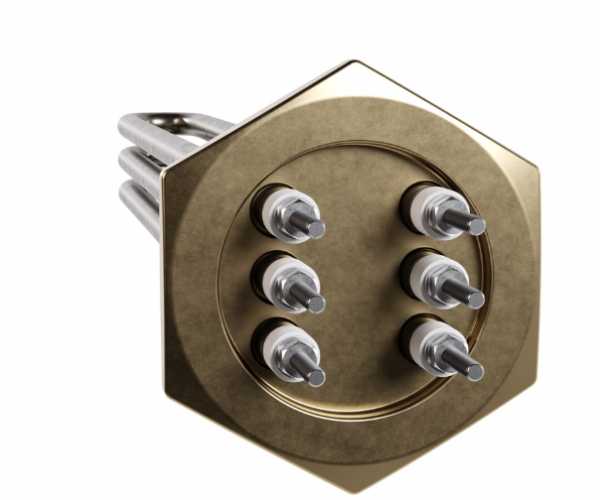

Блок ТЭН для водонагревателя ELSEN EWH, 1000 л, ставится для электродогрева бойлера косвенного нагрева. Дополнительный ТЭН для бойлера косвенного нагрева подключается через резьбовой патрубок 1 1/2 дюйма (серии ТРК/TJ) или встраивается во фланец для чистки.
- Бойлеры косвенного нагрева с электродогревом (Taurus Metalac MAX и аналоги): дополнительный блок ТЭН 1,5-3 кВт, 220 В однофазный, резьба 1 1/2 дюйма, монтаж во фланец для чистки.
- Промышленные накопительные электроводонагреватели (тип VLM) 100-1500 л: ТЭН 3-45 кВт, бак из нержавеющей кислотостойкой стали, термостат 0-85°C.
- Проточные электроводонагреватели ZOTA InLine: 380 В трёхфазный, регулировка +30...+70°C, для ГВС без бака-накопителя.
- Подогреватели бассейнов Elecro Flow Line: блок 12-15 кВт, 400 В трёхфазный, корпус и нагреватель из титана (под хлор и соль).
- ТЭН для посудомоечных машин: диаметр 32 мм, мощность 1800 Вт - типовой элемент бака мойки.
Конструкция и исполнение
Блок ТЭН в сборе называют ТЭНБ. Стандартно ТЭНы в блоке запрессованы; по заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Исполнение определяет задача заказчика.
В комплект входит то, что согласовали с заказчиком: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
В водонагревателях для защиты бака от коррозии используется магниевый анод (жертвенный анод). При замене блока ТЭН удобно проверить его состояние.
Как рассчитать мощность
Расчёт тепла через удельную теплоёмкость: Q = c·m·(t2−t1), где c для воды = 4,186 кДж/(кг·°C) ≈ 1,163 Вт·ч/(кг·°C). Отсюда мощность P[кВт] = V[л]×ΔT[°C]×1,163 / (1000×t[ч]).
Для бойлера 1000 л укажите нужное время нагрева воды и разницу температур. При холодном старте нагрева ΔT считают от текущей температуры воды до заданной.
По ГОСТ 13268-88 предельная удельная поверхностная мощность определяется по таблице 4 в зависимости от среды. Для воды ваттную нагрузку ограничивают, чтобы снизить накипеобразование.
Как подобрать ТЭН
Блок ТЭН для бойлера ELSEN EWH 1000 л подбирают по присоединению, мощности, напряжению, числу элементов и погружной длине. Для мощных блоков применяется фланцевое подключение, для компактных - резьба 1 1/2 дюйма.
В трёхфазной сети блок на 220 В собирают в схему «звезда», блок на напряжение 380 В - в схему «треугольник». Длина одиночного ТЭН по ГОСТ 13268-88 - от 250 до 6300 мм.
Учитывают среду: для воды важна жёсткость воды. При средней жёсткости чистят бойлер и ТЭН раз в 8-12 месяцев, при высокой - каждые 4-6 месяцев. Для пищевой ёмкости согласуют материал трубки и ваттную нагрузку.
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера на производстве пластиковых изделий. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Для производителя котельного и водонагревательного оборудования изготавливали блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Что прислать для расчёта
Для подбора блока ТЭН для водонагревателя пришлите следующие данные.
- Что нагреваем и до какой температуры.
- Присоединение: резьба или фланец, размер.
- Мощность, напряжение, число элементов.
- Погружная длина и место установки.
- Модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
ТЭН подбирается под конкретную модель. Для ELSEN EWH 1000 л важны присоединение, мощность, погружная длина. Если оборудование другое, пришлите модель или фото старого блока с биркой.
Из какой стали делают ТЭН?
Материал трубки зависит от среды и температуры. В нашей практике были блоки из нержавеющей стали AISI 304 и блоки из нержавеющей стали для котельного оборудования. Уточняйте среду.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием; исполнение определяет задача заказчика.
Как проверить старый блок?
Снимите старый блок, замерьте погружную часть, присоединительный размер и число элементов. Эти данные достаточны для подбора нового блока; дополнительно поможет фото бирки.
Что прислать для расчёта?
Нужны среда и температура нагрева, присоединение, мощность, напряжение, число элементов, погружная длина, модель оборудования или фото старого блока с биркой.
Как рассчитать ТЭН для бойлера косвенного нагрева?
Используйте формулу P[кВт] = V[л]×ΔT[°C]×1,163 / (1000×t[ч]). Для бака объёмом 1000 л укажите разницу температур и нужное время нагрева воды.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
