Характеристики
| Тип | Патронный ТЭН (ТЭНП) |
|---|---|
| Диаметр | 7 мм |
| Длина корпуса | 110 мм |
| Мощность | 150 Вт |
| Напряжение | 230 В |
| Длина выводов | 300 мм |
Где применяется и в каком оборудовании
Патронные ТЭН применяются в технологических баках и емкостях с резьбовой муфтой G1 1/2 для нагрева воды и слабых растворов. Используются в электропаяльниках непрерывного нагрева, предпусковых подогревателях двигателя (термосифонная циркуляция для подогрева антифриза), хотэндах 3D-принтеров (например, картридж 12В 40Вт), лабораторных нагревателях и элементных анализаторах. Также возможна установка как погружной нагреватель бака.
Конструкция и исполнение

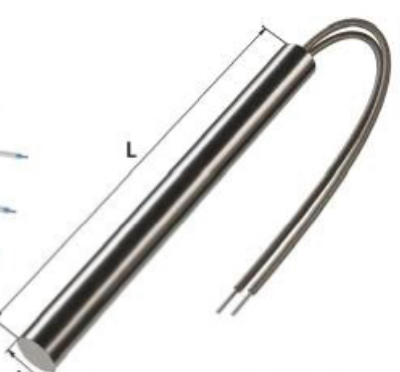

Патронный ТЭН (ТЭНП) состоит из нагревательного элемента, изолированного от металлической оболочки. Выводы могут быть выполнены проводом в металлической оплётке (металлорукаве), термостойким шнуром с вилкой или приваренной контактной шпилькой М6 - такие исполнения часто заказывают покупатели патронных ТЭН. Встроенная термопара доступна при диаметре корпуса до 16 мм.
Замена по образцу: что измерить
Для замены старого патронного ТЭН по образцу необходимо измерить: диаметр нагревателя и посадочного отверстия, длину корпуса и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, рабочую температуру и среду нагрева. Также полезно прислать фото или маркировку старого нагревателя. На основе этих замеров мы изготавливаем патронный нагреватель с нужными параметрами.
Подбор патронного ТЭН
При подборе патронного ТЭН учитывайте диаметр посадочного отверстия: зазор между нагревателем и стенкой должен быть минимальным для эффективной теплопередачи. Стандартные параметры указаны в названии. Если требуется другое исполнение (диаметр, длина, мощность, напряжение, тип вывода), мы изготавливаем по чертежу или образцу.
Особенности эксплуатации
Стандартная рабочая температура на поверхности патронного нагревателя - 300°C. По запросу возможно исполнение на 500°C и выше. Время разогрева до номинальной температуры зависит от мощности и условий теплоотвода. При монтаже обеспечьте плотное прилегание в отверстии для исключения перегрева. В отличие от нагревательной ленты, патронный ТЭН вставляется в отверстие, что обеспечивает локальный нагрев.
Что прислать для расчёта
Для изготовления патронного ТЭН по вашим требованиям отправьте: диаметр и длину нагревателя, мощность, напряжение, тип вывода и длину провода, рабочую температуру, среду нагрева. Если есть старый нагреватель, приложите его фото или маркировку. Мы изготовим ТЭНП с нужными параметрами.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Проверьте диаметр посадочного отверстия: он должен соответствовать диаметру нагревателя. Также убедитесь, что длина корпуса, мощность и напряжение соответствуют требованиям вашего устройства. Если параметры совпадают, нагреватель подходит.
Какой нужен зазор между патронным ТЭН и стенкой отверстия?
Зазор должен быть минимальным для эффективной теплопередачи. Обычно достаточно несколько десятых миллиметра по диаметру. При слишком большом зазоре возможен перегрев нагревателя.
Можно ли заказать другой тип вывода или длину провода?
Да, по заказу мы изготавливаем патронные ТЭН с нужным типом вывода (провод в металлорукаве, термостойкий шнур, контактная шпилька) и требуемой длиной провода. Укажите это при заказе.
Как проверить старый патронный ТЭН перед заменой?
Измерьте сопротивление мультиметром: оно должно соответствовать расчетному по мощности и напряжению. Также проверьте изоляцию корпуса. Визуально оцените состояние оболочки и выводов.
Что прислать для расчёта патронного ТЭН?
Пришлите диаметр, длину, мощность, напряжение, тип вывода и длину провода. Если есть старый нагреватель, приложите фото или маркировку. Мы изготовим ТЭНП по вашим параметрам.
Что измерить у старого нагревателя для замены по образцу?
Измерьте диаметр корпуса и посадочного отверстия, полную длину и длину холодной зоны, мощность и напряжение, тип и длину выводов. Также определите рабочую температуру и среду нагрева.
