Характеристики
| Тип | Оребренный |
|---|---|
| Форма | Прямой |
| Мощность | 2.5 кВт |

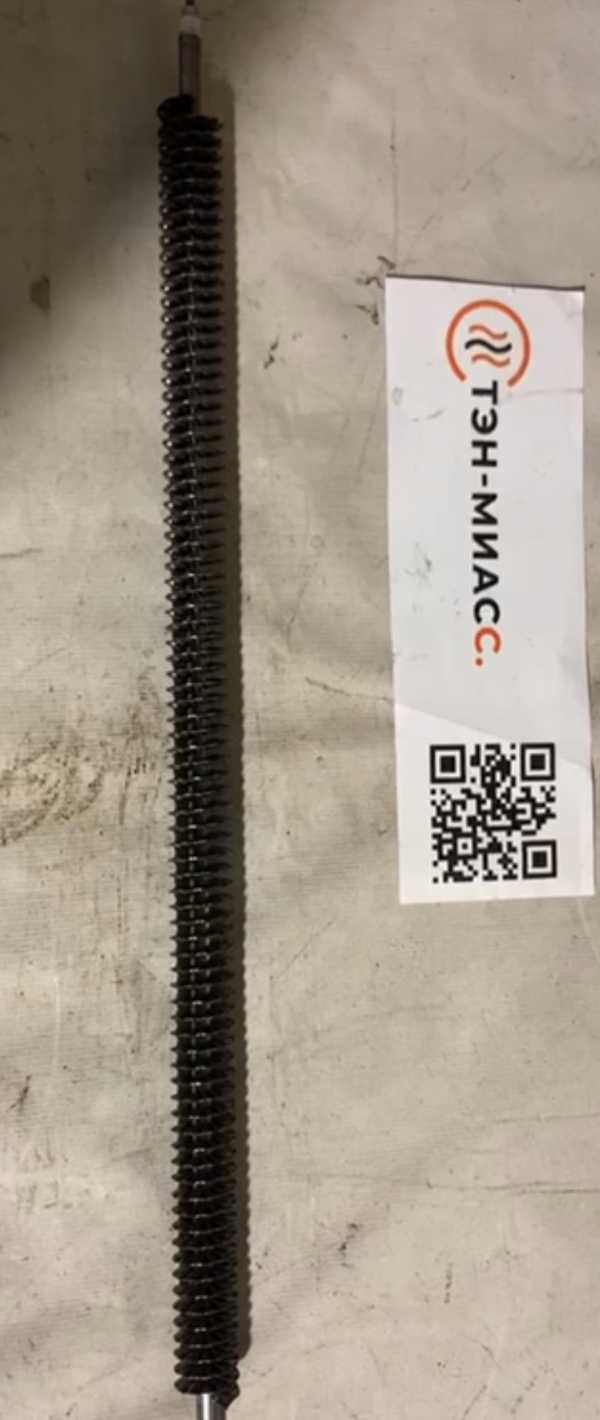

Где применяется оребренный ТЭН прямой 2.5 кВт
Оребрённый ТЭН прямой 2.5 кВт применяется в бытовых электроконвекторах с перфорированной решёткой (естественная конвекция), в конвекторах с принудительным обдувом, в тепловых пушках для теплиц и калориферах.
- Бытовые электроконвекторы (естественная конвекция)
- Конвекторы с принудительным обдувом (Tizest TEC)
- Тепловые пушки для теплиц и сельхозпомещений
- Калориферы на ТЭНР
Как читать маркировку ТЭНР
Маркировка ТЭНР (тэн оребренный) обычно содержит: длину развертки (мм), диаметр оболочки, мощность (кВт), напряжение (В) и букву среды: С - спокойный воздух, О - движущийся воздух. По ГОСТ 13268-88 для спокойного воздуха допустимая удельная нагрузка 2,2 Вт/см², для движущегося - 5,5 Вт/см² (при оболочке до 450°C). Это означает, что один и тот же по размеру ТЭНР в режиме обдува официально может нести почти в 2,5 раза больше мощности.
- Длина развертки (мм)
- Диаметр оболочки (мм)
- Мощность (кВт)
- Напряжение (В)
- Среда: С или О
Подбор оребренного ТЭН по параметрам
При подборе тэна оребренного прямого учитывайте: мощность на метр длины, наличие обдува (движущийся воздух или спокойный), температуру окружающей среды. Для бытовых конвекторов без вентилятора удельная нагрузка 2,0-3,0 Вт/см², с обдувом - 5,0-7,0 Вт/см². Оребрение увеличивает площадь теплообмена в 10-16 раз, поэтому при одинаковой мощности температура оболочки ниже, чем у гладкого ТЭН. Материал оребрения - углеродистая или нержавеющая сталь.
- Мощность и напряжение
- Длина и форма (прямой, U-образный)
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Условия: есть ли обдув, температура воздуха
Особенности эксплуатации оребрённого ТЭН
Подача питания на ТЭН при отключённом вентиляторе запрещена - это приводит к перегреву и выгоранию. В конвекторах используется тепловая защита (биметаллический термостат), которая автоматически перезапускается при остывании. При частых срабатываниях проверьте условия монтажа: расстояние от пола до оси 160-180 мм, от верха до подоконника не менее 120 мм, от стены не менее 50 мм. Несоблюдение снижает теплоотдачу на 10-20%. Степень защиты корпуса конвектора - IP20, класс электрозащиты I.
- Не включать без обдува
- Соблюдать монтажные расстояния
- Тепловая защита с автоматическим ресетом
- Проверка мультиметром: сопротивление изоляции и цепи
Диагностика и проверка оребрённого ТЭН
Для проверки старого тэн оребренный используйте мультиметр: измерьте сопротивление между контактами (должно быть конечным, не бесконечность) и сопротивление между контактом и корпусом (очень высокое, иначе пробой изоляции). Низкое сопротивление на корпус часто возникает после работы без обдува. Если спираль оборвана - замена. В паспортах конвекторов указано: при перегреве срабатывает тепловая защита, изделие перезапускается автоматически.
- Проверка цепи: сопротивление между выводами
- Проверка изоляции: сопротивление на корпус
- Признаки неисправности: частые срабатывания защиты
Что прислать для расчёта
Для расчёта и изготовления оребрённого ТЭН по вашим размерам пришлите: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения, наличие обдува вентилятором и температуру воздуха. Также подойдёт модель оборудования или фото старого ТЭН с маркировкой.
- Развёрнутая длина и форма
- Мощность и напряжение
- Крепление (штуцер, резьба, фланец)
- Материал оребрения
- Есть ли обдув и температура воздуха
- Модель оборудования или фото старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот оребренный ТЭН к моему оборудованию?
Для проверки сравните параметры: мощность, напряжение, длину, диаметр, крепление. Если у вас конвектор или тепловая пушка, уточните, есть ли обдув. Оребренный ТЭН прямой 2.5 кВт подходит для оборудования, рассчитанного на такую мощность и воздушную среду.
Нужен ли обдув вентилятором для этого ТЭН?
Обдув не обязателен, но он позволяет увеличить допустимую мощность. В режиме естественной конвекции (спокойный воздух) удельная нагрузка ниже, чем при обдуве. Если в вашем оборудовании нет вентилятора, убедитесь, что мощность не превышает допустимую для спокойного воздуха.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление (штуцер, резьба, фланец) - по чертежу, образцу или маркировке старого нагревателя.
Как проверить старый ТЭН перед заменой?
Используйте мультиметр: проверьте сопротивление спирали (должно быть конечным) и сопротивление изоляции между контактом и корпусом (очень высокое). Если показания бесконечности или низкое сопротивление на корпус - ТЭН неисправен.
Что прислать для расчёта нового ТЭН?
Пришлите развёрнутую длину и форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Можно прислать модель оборудования или фото старого ТЭН с маркировкой.
Как читать маркировку ТЭНР: что означают цифры?
Маркировка ТЭНР обычно содержит длину развёртки (мм), диаметр оболочки (мм), мощность (кВт), напряжение (В) и букву среды: С - спокойный воздух, О - движущийся.
