Характеристики
| Тип | ТЭНР (тэн оребренный) |
|---|---|
| Длина развертки | 80 см |
| Код длины контактного стержня | A (40 мм) |
| Мощность | 1,0 кВт |
| Напряжение | 220 В |
| Среда | О (движущийся воздух) |
| Диаметр | 20 мм |
Где применяется и в каком оборудовании
Оребренный воздушный ТЭН - основной нагревательный элемент электроконвекторов, тепловых пушек, калориферов и тепловых завес. Оребрение необходимо, когда нужно передать большую мощность при ограниченных габаритах нагревателя.
В бытовых электроконвекторах с естественной конвекцией (без вентилятора) оребренный ТЭН работает при удельной нагрузке 2-3 Вт/см². В оборудовании с принудительным обдувом (тепловентиляторы, калориферы) допустимая нагрузка по ГОСТ 13268-88 для движущегося воздуха - 5,5 Вт/см², что позволяет увеличить мощность на метр длины.
ТЭНР применяется в обогревателях помещения, тепловых пушках для теплиц и других крытых помещений. В электроконвекторах с тепловой защитой при перегреве происходит автоматический перезапуск после остывания.
- Электроконвекторы (естественная конвекция)
- Тепловентиляторы и тепловые пушки
- Калориферы для теплиц и производственных помещений
- Электрические завесы
Зачем оребрение и когда без него не обойтись
Гладкий ТЭН той же мощности будет значительно длиннее и тяжелее. Оребрение увеличивает теплоотдающую поверхность в 10-16 раз, позволяя снизить температуру оболочки при той же мощности. Это критично для воздуха: по ГОСТ 13268-88 для спокойного воздуха допустимая удельная нагрузка 2,2 Вт/см², для движущегося - 5,5 Вт/см².
Без оребрения не обойтись, когда требуется высокая мощность при ограниченной длине нагревателя. Например, в компактных конвекторах или тепловых пушках, где габариты корпуса жестко ограничены.
В конвекторах с естественной конвекцией оребренный ТЭН обеспечивает равномерный нагрев воздуха без перегрева оболочки. При этом важно соблюдать монтажные расстояния: от пола 160-180 мм, от стены не менее 50 мм, иначе теплоотдача снижается на 10-20%.
Как подобрать оребренный ТЭН
Подбор начинается с определения среды: спокойный воздух (естественная конвекция) или движущийся (обдув). Для спокойного воздуха удельная нагрузка не должна превышать 2-3 Вт/см², для обдува - 5,5 Вт/см² (по ГОСТ 13268-88). Превышение этих значений ведет к перегреву оболочки и выходу ТЭНа из строя.
Мощность на метр длины - важный параметр для подбора. Для естественной конвекции при той же мощности обычно требуется большая длина, чем при обдуве.
Важно учитывать наличие обдува вентилятором: в конвекторах с принудительным обдувом допустимая удельная нагрузка выше. Если обдува нет, мощность ТЭНа нужно снижать или увеличивать длину.
Крепление выбирается по конструкции оборудования: штуцер с гайкой, фланец или контактные стержни. Коды длины контактного стержня заданы в ГОСТ 13268-88 (например, код А = 40 мм).
Особенности эксплуатации и защиты
В электроконвекторах с тепловой защитой при перегреве ТЭНа срабатывает защита, и после остывания происходит автоматический перезапуск. Если защита срабатывает часто - нужно искать причину: забитое оребрение, низкая скорость обдува, неправильный монтаж.
Класс электрозащиты I, степень защиты IP20 - стандарт для бытовых конвекторов. Это означает защиту от твердых предметов и отсутствие влагозащиты - не использовать в сырых помещениях.
При работе в движущемся воздухе минимальная скорость обдува должна быть не менее 1-2 м/с (по данным производителей канальных нагревателей). Порог 6 м/с из ГОСТ - это граница для расчета удельной нагрузки, а не минимально безопасная скорость.
Возможности изготовления по заказу

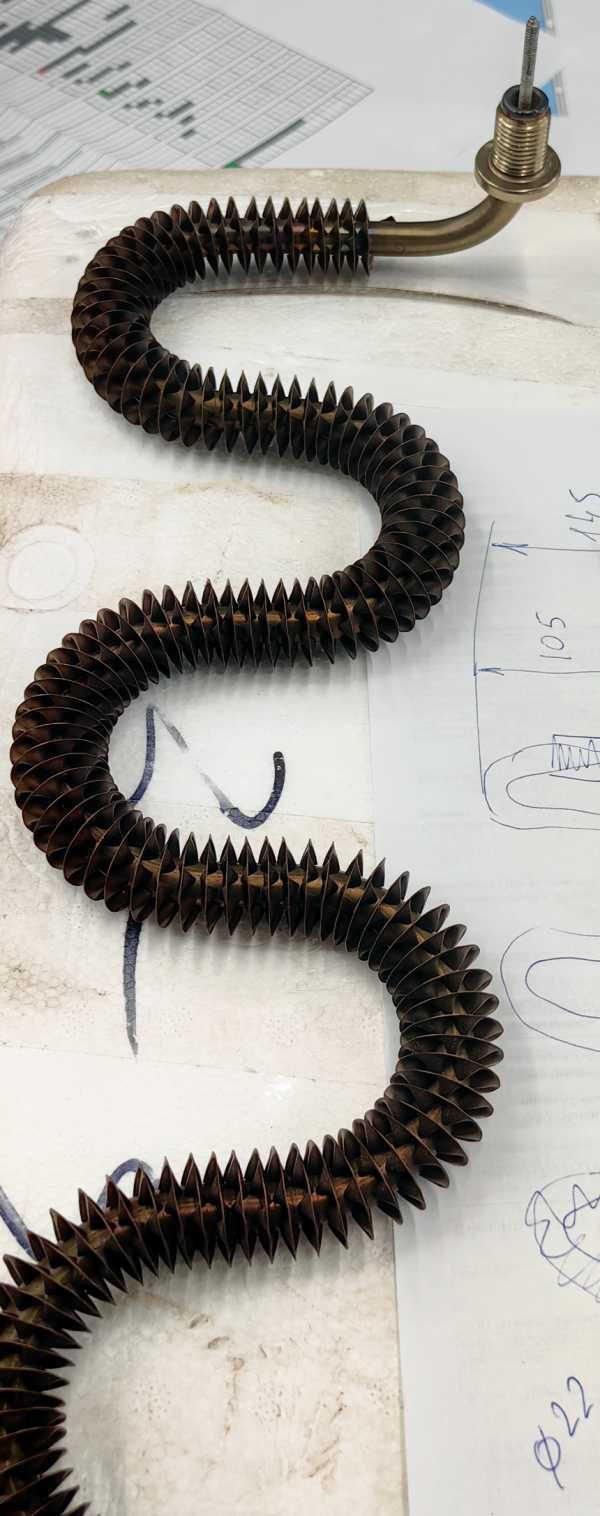

Оребренные ТЭН делаем по размерам заказчика: длина, форма, мощность, напряжение и крепление берутся из чертежа, образца или маркировки старого нагревателя.
По заказу возможно оребрение из углеродистой или нержавеющей стали, прямая или U-образная форма, крепление штуцером с гайкой или на фланце. Это позволяет адаптировать ТЭН под конкретную конструкцию оборудования.
Что прислать для расчёта
Для точного расчета оребренного ТЭНа под ваше оборудование нужны следующие данные:
Развернутая длина и форма (прямой, U-образный), расстояние между выводами. Мощность и напряжение. Крепление: штуцер, резьба, фланец. Материал оребрения (углеродистая или нержавеющая сталь). Есть ли обдув вентилятором и температура воздуха. Модель оборудования или фото старого ТЭН с маркировкой.
По этим данным подбирается типоразмер, рассчитывается удельная нагрузка в Вт/см² и проверяется соответствие условиям эксплуатации.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Тэнр80а10/1,0о20 предназначен для работы в движущемся воздухе (код О). Если ваше оборудование - конвектор с обдувом или тепловая пушка, он подойдет. Для естественной конвекции нужен ТЭН с меньшей удельной нагрузкой.
Нужен ли обдув вентилятором?
Да, для данного ТЭН (код О) обдув обязателен. Без него удельная нагрузка будет превышена, что приведет к перегреву. Минимальная скорость обдува - 1-2 м/с.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем оребренные ТЭН любой длины, формы и с различными креплениями (штуцер, фланец). Для расчета нужны ваши размеры.
Как проверить старый ТЭН?
Измерьте сопротивление между выводами и сопротивление изоляции между выводом и оболочкой. Сравните полученные значения с паспортными данными вашего оборудования.
Что прислать для расчёта?
Развернутую длину и форму, мощность и напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Желательно фото старого ТЭН с маркировкой.
Зачем оребрение и когда без него не обойтись?
Оребрение увеличивает площадь теплообмена, позволяя снять большую мощность с той же длины трубки. Без него не обойтись, когда нужна высокая мощность при ограниченных габаритах, например, в компактных конвекторах или тепловых пушках.
