Характеристики
| Тип | патронный, круглый |
|---|---|
| Диаметр | 10 мм |
| Длина | 135 мм |
| Напряжение | 230 В |
| Мощность | 135 Вт |
| Длина провода | 60-70 см |

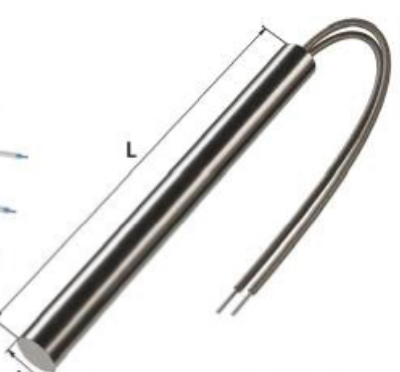

Как читать размеры патронного ТЭН
Размеры указываются как диаметр x длина корпуса. Для данного ТЭН диаметр 10 мм, длина 135 мм. Мощность 135 Вт при напряжении 230 В. Длина провода 60-70 см.
Учитывайте необогреваемые участки: со стороны выводов 1,5-3 см, с глухой стороны 1 см - это общие данные для патронных ТЭН по ТУ. Реальные габариты корпуса меньше общей длины нагревателя.
Где применяется и в каком оборудовании
Патронный ТЭН такого типоразмера используется в технологических баках и ёмкостях с резьбовой муфтой для нагрева воды, слабых кислотных и щелочных растворов. Подходит для предпусковых подогревателей двигателя (подогрев антифриза или подогрев масла в картере).
Также применяется в лабораторном оборудовании, элементных анализаторах и электропаяльниках непрерывного нагрева (для лужения жала). В 3D-принтерах используются хотэнды с керамическим сердечником (например, 6x20 мм), но принцип нагрева тот же.
В зависимости от задачи могут применяться нагревательные ленты или погружные нагреватели баков, но патронный ТЭН удобен для встраивания в отверстие.
- Предпусковые подогреватели (блок цилиндров, патрубок СО)
- Технологические баки с муфтой G1/2, G3/4, G1
- Лабораторные установки, элементные анализаторы
Подбор патронного ТЭН
Главный параметр - диаметр корпуса: он должен соответствовать посадочному отверстию с зазором. Длина корпуса подбирается под глубину канала. Мощность и напряжение выбираются по требуемой тепловой нагрузке и источнику питания.
Для проверки старого ТЭН используйте мультиметр: измерьте внутреннее сопротивление нагревателя. При известных напряжении и мощности сопротивление можно рассчитать по закону Ома.
- Диаметр 10 мм - посадочное отверстие должно быть немного больше
- Длина 135 мм - с учётом холодных зон
- Мощность 135 Вт - подходит для небольших объёмов жидкости
Варианты исполнения вывода и защиты
По заказу патронный нагреватель может комплектоваться проводом любой длины в термостойкой изоляции, нагревательным шнуром с оплёткой или металлорукавом. Возможен угловой вывод или контактная шпилька М6.
Для установки в ёмкость добавляется резьбовой штуцер или фланец - например, резьбовая муфта G1/2, G3/4, G1, G1 1/2. При диаметре корпуса до 16 мм доступна встроенная термопара для контроля температуры.
- Провод 60-70 см (стандарт), другая длина по запросу
- Металлорукав или оплётка для защиты вывода
- Резьбовой штуцер из латуни, нержавеющей или углеродистой стали
Особенности конструкции патронных ТЭН
У патронных ТЭН внутри корпуса обычно находится нихромовая спираль, запрессованная в наполнитель; материал оболочки этим типоразмером не указан - по заказу делают из нержавеющей или углеродистой стали. Конструкция обеспечивает плотное прилегание к стенкам отверстия для эффективной теплопередачи и напоминает mantle heater, но имеет цилиндрическую форму.
По ТУ на ТЭНП, патронные нагреватели имеют холодные участки по торцам. Это важно учитывать при расчёте глубины посадки. Длина холодной зоны со стороны выводов обычно 1,5-3 см, с глухой стороны - 1 см.
Что прислать для расчёта
Для изготовления или подбора аналога нужны: диаметр и длина нагревателя, мощность и напряжение, длина провода и тип вывода. Желательно прислать фото старого ТЭН с маркировкой или модель оборудования.
Если есть чертёж или образец - это ускорит работу. Укажите рабочую среду и температуру: вода, масло, антифриз или раствор.
- Диаметр и длина корпуса (или посадочного отверстия)
- Мощность, напряжение, частота тока
- Тип вывода и длина провода, нужна ли защита
- Фото или маркировка старого нагревателя
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН 10x135 мм к моему оборудованию?
Для проверки сравните диаметр и длину с посадочным местом. Диаметр должен быть меньше отверстия на величину зазора. Также сверьте мощность и напряжение с требованиями вашего устройства.
Какой нужен зазор между ТЭН и отверстием?
Рекомендуется минимальный зазор для плотной посадки. При большом зазоре ухудшается теплопередача, при малом возможен заклинивание при температурном расширении.
Можно ли заказать другой вывод или длину провода?
Да, по заказу меняется длина провода, тип вывода (металлорукав, оплётка, шпилька М6) и угол выхода. Сообщите требуемые параметры.
Как проверить старый патронный ТЭН?
Используйте мультиметр в режиме измерения сопротивления. Сравните показания с расчётным значением по формуле P=U^2/R. Также проверьте сопротивление изоляции между корпусом и выводами.
Что прислать для расчёта нового ТЭН?
Пришлите диаметр, длину, мощность, напряжение, длину провода и фото старого нагревателя с маркировкой. Если есть чертёж или образец - это поможет точнее изготовить аналог.
Как правильно читать маркировку размеров патронного ТЭН?
Первая цифра - диаметр корпуса в мм, вторая - длина корпуса (без учёта холодных зон). Мощность и напряжение указываются отдельно. Длина провода может быть указана ориентировочно.
