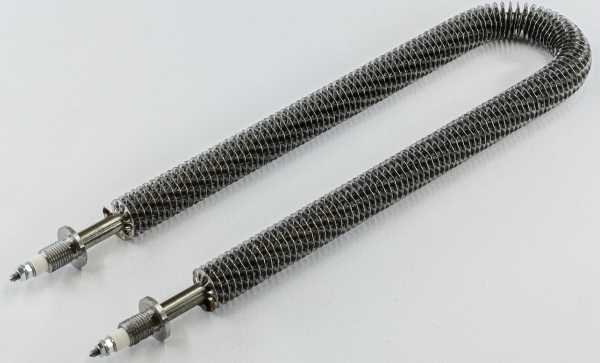

Характеристики
| Мощность | 4725 Вт |
|---|---|
| Напряжение | 380 В |
| Материал оболочки | нержавеющая сталь |
| Развёрнутая длина | 2940 мм |
| Расстояние между выводами | 310 мм |
| Тип | оребрённый (ТЭНР) |
Где применяется оребрённый ТЭН
Оребрённые воздушные ТЭН (ТЭНР) используются в бытовых электроконвекторах с естественной конвекцией и с принудительным обдувом, в калориферах для теплиц и сельскохозяйственных зданий, в тепловых завесах.
В конвекторах без вентилятора мощность на метр длины корпуса ограничена условиями естественной конвекции. В режиме обдува допустимая удельная нагрузка выше.
Как подобрать оребрённый ТЭН
Удельная поверхностная мощность (Вт/см²) выбирается в зависимости от скорости воздуха: для спокойного воздуха (естественная конвекция) - 2,0-3,0 Вт/см², для движущегося воздуха (обдув от 6 м/с) - 5,0-7,0 Вт/см².
Материал оболочки зависит от температуры: до 450°C - углеродистая сталь, выше - жаростойкая нержавеющая сталь. Коэффициент оребрения (отношение площади оребрённой трубы к гладкой) может составлять от 5,8 до 22,6.
- Уточните наличие обдува и температуру воздуха.
- Измерьте развёрнутую длину, расстояние между выводами, крепление.
Углеродистая или нержавеющая сталь оребрения
В маркировке этого изделия указана нержавеющая сталь. По ГОСТ 13268-88 для температур до 450°C обычно применяют углеродистую сталь, для более высоких - нержавеющую.
По заказу делаем оребрение из углеродистой или нержавеющей стали. Также возможна прямая или U-образная форма, крепление штуцером или на фланце.
- Для сред с температурой до 450°C по ГОСТ обычно достаточно углеродистой стали.
- Для калориферов с высокой температурой воздуха нужна нержавейка.
Особенности эксплуатации оребрённых ТЭН
В конвекторах с тепловой защитой при перегреве срабатывает термостат, и после остывания происходит автоматический перезапуск. Если срабатывания частые - нужно устранить причину перегрева.
Биметаллический термостат циклически включает и выключает ТЭН для поддержания заданной температуры. Класс электрозащиты таких приборов - I, степень защиты IP20.
- Соблюдайте монтажные расстояния: от пола 160-180 мм, от стены не менее 50 мм.
- Несоблюдение может снизить теплоотдачу на 10-20%.
Что прислать для расчёта нового ТЭН
Для изготовления оребрённого ТЭН по вашим размерам нужны следующие данные: развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения.
Также важно указать, есть ли обдув вентилятором и температура воздуха. Если есть старое оборудование - пришлите фото с маркировкой или модель.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для замены нужно сравнить мощность, напряжение, длину и крепление. Измерьте развёрнутую длину и расстояние между выводами. Если параметры совпадают - подходит. При несовпадении можно изготовить по вашим размерам.
Нужен ли обдув вентилятором?
Обдув увеличивает допустимую удельную нагрузку. Если в вашем оборудовании есть вентилятор, то ТЭН может работать при большей мощности на единицу площади. Для естественной конвекции мощность на метр длины ниже.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем оребрённые ТЭН любой длины, формы (прямой, U-образный) и с разными креплениями: штуцер с гайкой, фланец. Укажите нужные размеры.
Как проверить старый ТЭН?
Проверьте сопротивление мультиметром: должно соответствовать расчётному (R=U²/P). Проверьте изоляцию между оболочкой и выводами - должно быть не менее нескольких МОм. Визуально осмотрите на предмет повреждений оребрения.
Что прислать для расчёта?
Пришлите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения. Если есть - фото старого ТЭН с маркировкой или модель оборудования.
Углеродистая или нержавеющая сталь оребрения: что выбрать?
Выбор зависит от температуры оболочки. По ГОСТ 13268-88 для температур до 450°C обычно применяют углеродистую сталь, для более высоких - нержавеющую. Если не знаете температуру, укажите условия эксплуатации: есть ли обдув, какая температура воздуха.
