Характеристики
| Тип | ТЭНБ |
|---|---|
| Мощность | 3,00 кВт |
| Напряжение | 380 В |
| Обозначение | ТЕН-182(220)10/1,00 Z 220 |
Где применяется и в каком оборудовании
Блоки ТЭНБ устанавливаются в промышленные накопительные электроводонагреватели (например, VLM объёмом 100-1500 л), подогреватели бассейнов (Elecro Flow Line), проточные нагреватели ZOTA InLine, а также в моечные и посудомоечные машины (TATRA, МПК).
Для электродогрева бойлера косвенного нагрева блок монтируется в бак ГВС через фланец или резьбовую пробку.
Конструкция блока ТЭНБ
ТЭНБ - это фланец или резьбовая пробка с трубной резьбой по ГОСТ 6357-81, в которой герметично запрессованы одиночные ТЭН диаметром 10 мм.
Резьбовые выводы М4 закрываются пластиковым колпаком. Длина пути утечки тока между оболочкой и контактом не менее 3,0 мм.
По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект может входить гильза под датчик, клеммная коробка, термостат для защиты от перегрева.
Подбор для электродогрева бойлера косвенного нагрева
Для воды в баке (стоячая, режим поддержания) ваттная нагрузка q = 3-5 Вт/см². Максимальная температура на поверхности блока не выше 100°C.
При подборе учитывайте объём бака, требуемое время нагрева воды и материал оболочки. Для агрессивной воды применяйте оболочку из AISI 316 или титана.
Жертвенный анод (магний, цинк, алюминий) защищает бак и ТЭН от коррозии, но в агрессивной воде служит до 6 месяцев. Для уменьшения накипи возможен сухой ТЭН (стеатитовый), но наш блок относится к мокрому типу.
Из нашей практики
Для производителя котельного и водонагревательного оборудования изготовили блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Для энергетического предприятия в Казахстане сделали блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, для воды и антифриза, длина 450 мм.
Материалы оболочки и защита
Оболочка ТЭН выбирается в зависимости от среды: сталь 10 - для воздуха, масла, сухих сред (не вода); AISI 304/08Х18Н10 - для воды и пара; цельнотянутая 12Х18Н10Т - для пищевых и агрессивных сред; 316L/Inconel - для агрессивной химии и высоких температур; чистый титан - для хлоридов, кислот, гальванических ванн, морской воды.
Для промышленных баков ГВС используется кислотостойкая сталь. В названии данного блока материал оболочки не указан: уточняйте его при заказе исходя из среды (обычная вода, антифриз, жёсткая вода).
Что прислать для расчёта
Для подбора блока ТЭНБ сообщите: что нагреваете и до какой температуры, тип присоединения (резьба или фланец, размер), требуемую мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок ТЭНБ к моему бойлеру косвенного нагрева?
Для определения совместимости нужны параметры: мощность, напряжение, присоединение и погружная длина. Сравните их с характеристиками вашего оборудования. Если блок 3 кВт 380 В, проверьте соответствие по напряжению и месту установки.
Из какой стали изготовлен блок?
В названии блока материал оболочки не указан. Для воды обычно применяется нержавеющая сталь AISI 304 или 08Х18Н10, для агрессивных сред - AISI 316 или титан. Материал уточняйте при заказе.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭН запрессованы и неремонтопригодны. По заказу делаем съёмные ТЭН с изоляцией или покрытием. Возможность ремонта зависит от конструкции.

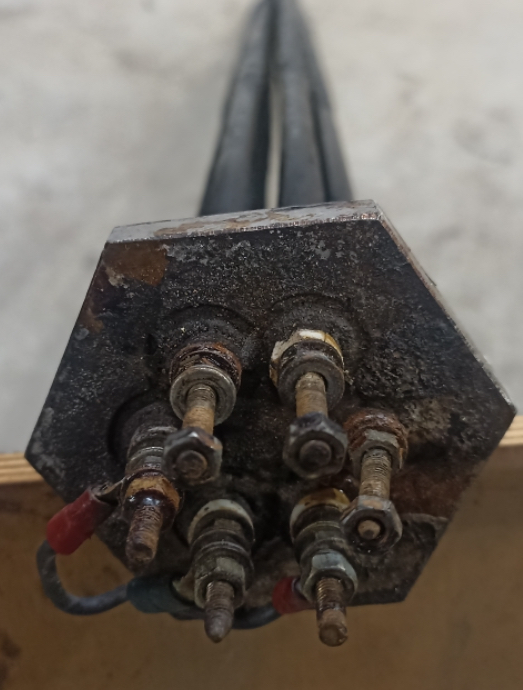

Как проверить старый блок перед заменой?
Проверьте сопротивление изоляции между выводами и оболочкой, целостность ТЭН (отсутствие обрыва), состояние фланца и резьбы. Сравните мощность и напряжение с паспортными данными.
Что прислать для расчёта нового блока?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба/фланец, размер), мощность, напряжение, число элементов, погружную длину, место установки, модель оборудования или фото старого блока с биркой.
Какой блок ТЭН выбрать для электродогрева бойлера косвенного нагрева?
Для бойлера косвенного нагрева подойдёт блок с ваттной нагрузкой 3-5 Вт/см², материал оболочки - нержавеющая сталь для воды. Учитывайте объём бака и требуемое время нагрева. Этот блок 3 кВт 380 В подходит для небольших бойлеров по мощности, точную совместимость уточняйте по месту установки.
