Характеристики
| Тип | ТЭН |
|---|---|
| Исполнение | Оребрённый |
| Форма | U-образный |
| Длина | 1 метр |
Где применяется и в каком оборудовании
Оребрённые воздушные ТЭН (ТЭНР) U-образной формы длиной 1 м используются в бытовых электроконвекторах естественной конвекции с термостатом.
Также применяются в конвекторах с принудительным обдувом (тепловентиляторах), где допустимая удельная нагрузка выше (до 5,5 Вт/см² против 2,2 Вт/см² в спокойном воздухе).
Устанавливаются в калориферы для обогрева теплиц и канальные нагреватели.
Подбор оребрённого ТЭН
При выборе учитывайте развёрнутую длину, форму (прямой или U-образный), мощность и напряжение. Форма и длина влияют на габариты размещения.
По ГОСТ 13268-88 для воздушных ТЭН (код С - спокойный воздух) удельная нагрузка не более 2,2 Вт/см², для движущегося воздуха (код О, скорость от 6 м/с) - до 5,5 Вт/см². Это значит, что при наличии обдува вентилятором один и тот же ТЭН может передавать в 2,5 раза больше мощности.
Материал оребрения - углеродистая или нержавеющая сталь - выбирается по условиям эксплуатации. Крепление может быть штуцером с гайкой или на фланце.

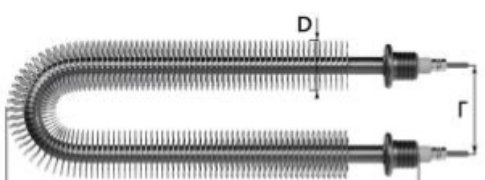

Форма и крепление: прямой или U-образный
Форма ТЭН выбирается исходя из компоновки нагревательного прибора. U-образный ТЭН позволяет разместить большую длину трубы в компактном корпусе - концы выведены на одну сторону, что упрощает монтаж и подключение.
Крепление осуществляется через штуцер с гайкой или на фланце. В нашем ассортименте U-образные оребрённые ТЭН длиной 1 метр выполняются как со стандартным креплением, так и по чертежу заказчика.
Конструкция и безопасность
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Благодаря этому при одинаковой мощности температура оболочки ниже (ориентировочно 300-400°C), что снижает риск ожога при случайном контакте.
В типовых конвекторах оребрённый ТЭН закрыт перфорированной решёткой из стали.
Класс электрозащиты I, степень защиты IP20. При монтаже соблюдайте расстояния: от пола до оси корпуса 160-180 мм, от верха прибора до низа подоконника не менее 75% ширины прибора (или 120 мм до решётки), от задней стенки до стены - не менее 50 мм. Нарушение может снизить теплоотдачу на 10-20%.
Особенности эксплуатации в режиме обдува
В конвекторах с принудительным обдувом (тепловентиляторах) допустимая мощность на том же ТЭН выше за счёт интенсивного отвода тепла. Это важно учитывать при замене: если старый ТЭН работал в спокойном воздухе, а новый будет в обдуве, его мощность можно увеличить.
Основная причина выгорания воздушных ТЭН - перегрев из-за недостаточного охлаждения и накопление пыли на поверхности, снижающее теплоотдачу. Рекомендуется регулярная чистка.
Что прислать для расчёта
Для точного подбора необходимо предоставить перечисленные параметры.
- развёрнутую длину и форму (прямой, U-образный), расстояние между выводами
- мощность и напряжение
- тип крепления (штуцер, резьба, фланец)
- материал оребрения
- наличие обдува и температуру воздуха
- модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Оребрённые U-образные ТЭН длиной 1 метр применяются в конвекторах, калориферах, тепловентиляторах и шкафах обогрева. Для точной совместимости необходимы размеры, мощность, напряжение и тип крепления. Пришлите параметры вашего оборудования или маркировку старого ТЭН для расчёта.
Нужен ли обдув вентилятором?
Обдув не обязателен - ТЭН работает в режиме естественной конвекции. Однако если в вашем оборудовании есть вентилятор, допустимая мощность повышается до 2,5 раз (по ГОСТ 13268-88). Уточните, есть ли обдув, для правильного выбора.
Можно ли сделать другую длину или крепление?
Да, мы изготавливаем оребрённые ТЭН по размерам заказчика: любая длина, форма (прямая или U-образная), мощность, напряжение, материал оребрения и тип крепления. Предоставьте чертёж, образец или маркировку.
Как проверить старый ТЭН?
Проверьте мультиметром сопротивление между выводами (должно быть около расчётного по мощности и напряжению) и сопротивление изоляции между выводом и оболочкой. Визуально оцените состояние оребрения и контактных стержней. Сравните с заводскими параметрами.
Что прислать для расчёта?
Для расчёта укажите развёрнутую длину, форму (прямой или U-образный), расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Желательно фото или маркировка старого ТЭН.
Прямой или U-образный: как выбрать форму и крепление?
U-образная форма позволяет компактно разместить нагреватель, когда длина трубы больше габаритов корпуса - концы выходят на одну сторону. Выбор зависит от конструкции вашего прибора. Крепление может быть штуцером с гайкой или на фланце - уточняется по чертежу.
