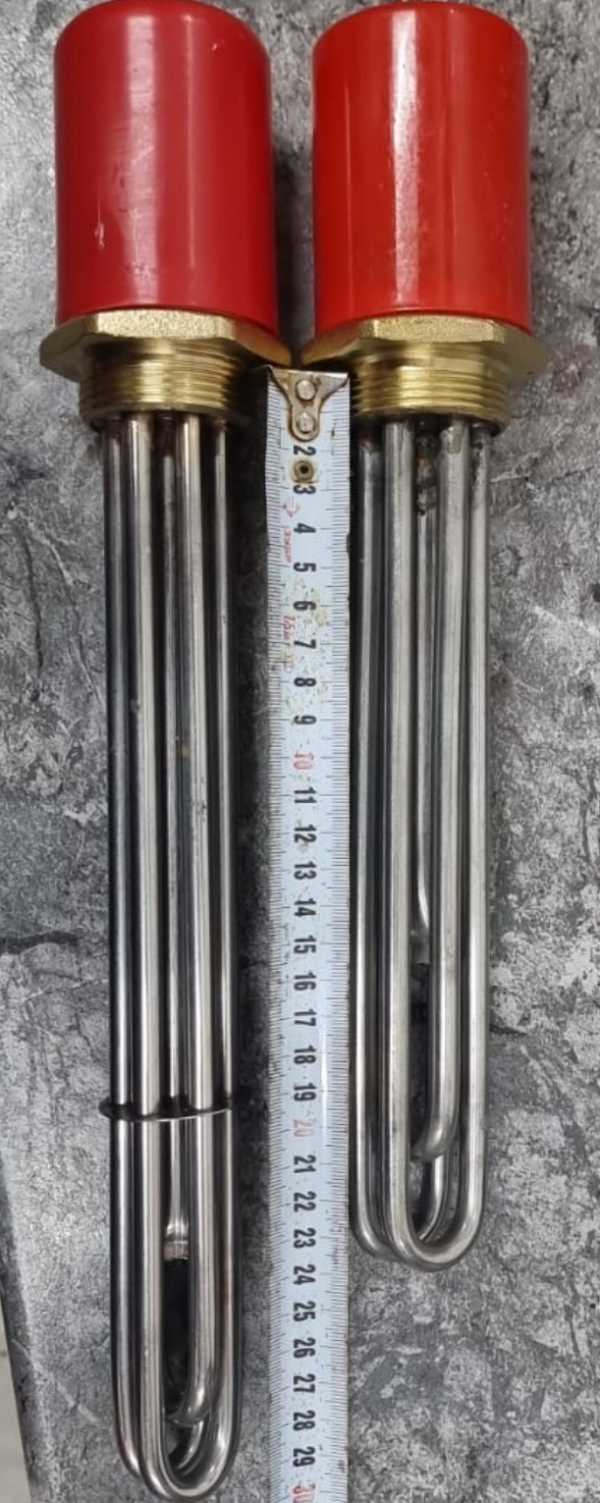

Характеристики
| Изделие | Блок ТЭН для воды |
|---|---|
| Тип | блок ТЭН |
| Среда нагрева | вода |
| Каталожное название | Блок ТЭН для воды |
Где применяется и в каком оборудовании
Блок для промышленного водонагревателя и СЭВ. Собирается под конкретную задачу: бойлер косвенного нагрева, проточный водонагреватель, моечная машина или пищевая ёмкость.
У ZOTA InLine, например, регулировка температуры +30...+70°C. Такие блоки ставят в проточные электроводонагреватели для ГВС без бака-накопителя.
- Бойлеры косвенного нагрева с электродогревом: доп. блок ТЭН 1,5-3 кВт, 220 В, однофазное подключение, резьба 1 1/2", монтаж во фланец для чистки.
- Моечные и посудомоечные машины: ТЭН бака мойки Ø32 мм, 1,8 кВт; на крупных моделях - отдельный блок нагрева воды ополаскивания около 9,1 кВт при 380 В.
- Подогреватели бассейнов: блок 12-15 кВт, 400 В трёхфазный, корпус и нагреватель - титан, для хлорированной и солёной воды.
- Проточные электроводонагреватели ZOTA InLine: 380 В трёхфазный, регулировка 30-70°C, для ГВС без бака-накопителя.
Материал оболочки и среда нагрева
Для воды используют AISI 304/08Х18Н10. Для пищевых и агрессивных сред - цельнотянутую 12Х18Н10Т, для агрессивной химии - 316L/Inconel, для хлорированной и солёной воды - чистый титан.
Если оболочка из стали 08КП, рабочее давление блока 4,5 атм; из нержавеющей стали 08Х18Н10Т - 6 атм.
Для защиты бака от коррозии применяют жертвенные аноды (магний, цинк, алюминий). В агрессивной воде они служат до 6 месяцев.
Как подобрать блок ТЭН (ТЭНБ) для воды
Сначала определяют режим: проточная вода или бак. Для проточной чистой воды до 100°C удельная мощность 8-12 Вт/см², при хорошей циркуляции пик 15 Вт/см². Для воды в баке и режима поддержания - 3-5 Вт/см².
Мощность считают по теплоёмкости воды: Q=c·m·(t2−t1), c=4,186 кДж/(кг·°C)≈1,163 Вт·ч/(кг·°C). Это стандартный расчёт мощности ТЭН: P[кВт]=V[л]×ΔT[°C]×1,163/(1000×t[ч]).
По ГОСТ 13268-88 номинальные напряжения: 12, 24, 36, 42, 48, 60, 127, 220, 380 В; для последовательного соединения - доли ½, ⅓, ¼. При трёхфазном подключении блока 220 В элементы соединяют звездой, 380 В - треугольником.
Учитывайте жёсткость воды: при средней жёсткости бойлер и блок чистят раз в 8-12 месяцев, при высокой - каждые 4-6 месяцев.
Из нашей практики
Производство пластиковых изделий. Заменили сгоревший блок 13,5 кВт в водяной рубашке экструдера: фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Производитель котельного и водонагревательного оборудования. Сделали блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Исполнение и комплектация
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика.
В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Вопрос термовыключателя решаем на этапе согласования.
Условия хранения блока: закрытые помещения, температура 0...+40°C, относительная влажность воздуха до 80% при +25°C.
Что прислать для расчёта
Для расчёта блока тэн для водонагревателя или блока тэн для бойлера нужно знать среду и температуру, до которой её греть.
По присоединению: фланцевое подключение, резьба или переходник на трубу 50мм. Указывайте размер.
Мощность, напряжение, число элементов, погружную длину и место установки. Если есть старое оборудование, пришлите модель или фото старого блока с биркой.
- Что нагреваем и до какой температуры
- Присоединение: фланцевое подключение, резьба или переходник на трубу 50мм, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли блок ТЭН к моему оборудованию?
Блок ТЭН для воды подбирается под конкретное оборудование: важны присоединение, мощность, напряжение и погружная длина. Пришлите модель оборудования или фото старого блока с биркой, тогда можно подтвердить совместимость.
Из какой стали делают оболочку?
Для воды и пара применяем AISI 304/08Х18Н10. Для пищевых ёмкостей - цельнотянутую 12Х18Н10Т, для агрессивных сред - 316L/Inconel, для хлорированной и солёной воды - чистый титан.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН: это позволяет заменить нагревательный элемент без замены всего блока.
Как проверить старый блок перед заменой?
Сверьте с биркой мощность, напряжение и схему соединения. Проверьте состояние оболочки: накипь, коррозия, следы перегрева; уточните погружную длину и присоединительный размер.
Что прислать для расчёта?
Нужны среда и температура нагрева, присоединение (фланцевое подключение, резьба или переходник на трубу 50мм), мощность, напряжение, число элементов, погружная длина и место установки. Если есть старый блок, добавьте его фото с биркой.
Как рассчитать блок ТЭН для промышленного водонагревателя или СЭВ?
Для проточной воды удельная мощность 8-12 Вт/см², для бака - 3-5 Вт/см². Мощность считают по теплоёмкости воды: P[кВт]=V[л]×ΔT[°C]×1,163/(1000×t[ч]). Для трёхфазного подключения учитывают схему звезда/треугольник.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
