Характеристики
| Тип | Патронный ТЭН (ТЭНП) |
|---|---|
| Диаметр | 10 мм |
| Выводы | С одной стороны |
Где применяется и в каком оборудовании
Патронные ТЭН диаметром 10 мм используются в технологических баках и емкостях с резьбовой муфтой для нагрева воды и слабых кислотных/щелочных растворов.
Также применяются в электропаяльниках непрерывного нагрева, хотэндах 3D-принтеров (FDM-печать) и предпусковых подогревателях двигателя для подогрева антифриза или масла в картере.
Подбор патронного ТЭН по удельной мощности
Удельная мощность - основной параметр при выборе патронного нагревателя. Для воды и слабых растворов она ниже, для масел и антифриза - выше, особенно при термосифонной циркуляции.
При подборе учитывайте рабочее давление в системе и материал нагреваемой среды. Для хотэнда 3D-принтера типична комбинация 24В 40Вт или 12В 30-50Вт.
Конструкция и возможности изготовления

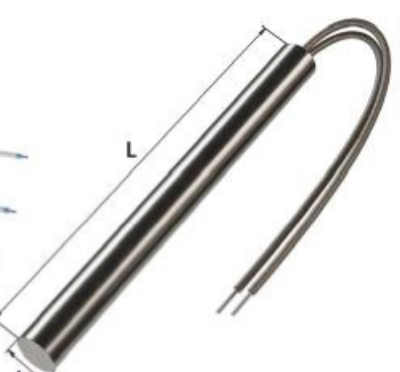

Патронный ТЭН (ТЭНП) - цилиндрический корпус из нержавеющей стали с изолированным нагревательным элементом внутри. Выводы с одной стороны.
По заказу делаем: провод нужной длины в термостойкой изоляции (нагревательный шнур), защиту металлорукавом, угловой вывод, резьбовой штуцер или фланец, встроенную термопару (до 16 мм).
Возможно изготовление Г-образных ТЭНПГ по чертежу заказчика.
Особенности выбора диаметра 10 мм
Диаметр 10 мм - распространённый размер для встраивания в компактные узлы. Требует точного соответствия посадочного отверстия.
При монтаже в резьбовой штуцер бака используйте штуцеры М10-М27 или G1/2 и др. из латуни или нержавеющей стали.
Для хотэнда 3D-принтера типичен диаметр 6 мм; 10 мм применяется в задачах с более высокой мощностью - бак, подогреватель, паяльник.
Вопросы эксплуатации
Перед началом эксплуатации электропаяльника с патронным ТЭН выполните лужение жала. Время разогрева до номинальной температуры - не более 8 минут.
При использовании в предпусковом подогревателе двигателя нагреватель монтируется в блок цилиндров или патрубок системы охлаждения.
Для контроля температуры возможна установка встроенной термопары, но только при диаметре корпуса до 16 мм.
Что прислать для расчёта
Для точного расчёта патронного ТЭН необходимо предоставить: диаметр посадочного отверстия, длину нагревателя и холодной зоны, мощность и напряжение, тип вывода и длину провода, нужна ли защита вывода.
Также укажите рабочую температуру, что нагреваете (вода, масло, антифриз), и модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН 10 мм к моему оборудованию?
Патронный ТЭН диаметром 10 мм подходит, если посадочное отверстие в вашем оборудовании имеет диаметр 10 мм. Уточните длину, мощность и напряжение по старому образцу.
Какой нужен зазор в отверстии для патронного ТЭН?
Зазор между нагревателем и отверстием должен быть минимальным для эффективной теплопередачи. Точные значения зависят от материала корпуса и условий монтажа.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем другой вывод: угловой, с защитой металлорукавом, нужную длину провода в термостойкой изоляции. Укажите требования при заказе.
Как проверить старый патронный ТЭН?
Проверьте сопротивление изоляции и целостность нагревательного элемента мультиметром. Сравните мощность с маркировкой. Если нет маркировки, измерьте сопротивление и рассчитайте мощность по напряжению.
Что прислать для расчёта патронного ТЭН?
Для расчёта нужны: диаметр, длина, мощность, напряжение, тип вывода, длина провода, рабочая температура, среда нагрева, фото или чертёж старого ТЭН.
Как выбрать удельную мощность патронного ТЭН под задачу?
Удельная мощность патронного ТЭН выбирается исходя из среды нагрева и условий теплоотвода. Для воды и слабых растворов - ниже, для масел и антифриза - выше. Уточните задачу, и мы подберём подходящее значение.
