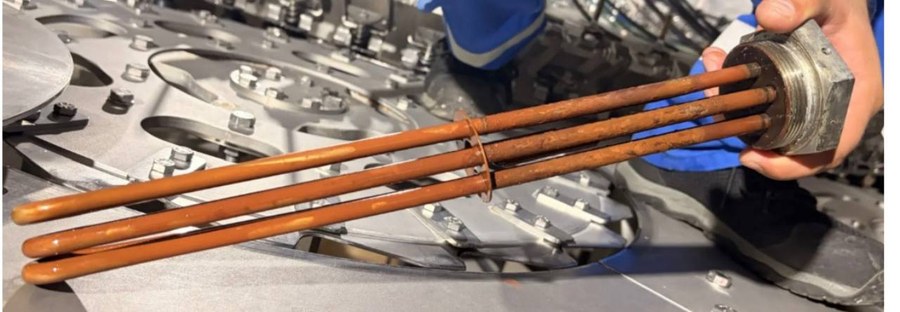

Характеристики
| Тип | Блок электронагревателей трубчатых |
|---|---|
| Модель | ТЭНБ16 |
| Исполнение | J |
| Напряжение | 380/220 В |
| Присоединение | G2 |
Где применяется и в каком оборудовании
Блок ТЭНБ16 устанавливается в проточные электроводонагреватели (ZOTA InLine, 380В, регулировка 30-70°C), подогреватели бассейнов (Elecro Flow Line, 12-15 кВт, 400В, титановый нагревательный элемент), бойлеры косвенного нагрева с электродогревом (Taurus Metalac MAX, 1,5-3 кВт, 220В, резьба 1 1/2"), подогреватели Pahlen (Compact, Hi-Flow, до 18 кВт, корпус AISI-316, элемент титан). Также используется в промышленных баках с термостатом и арматурой. Это универсальный блок тэн для водонагревателя любого типа.
Подбор блока ТЭН
При подборе учитывайте среду: для чистой проточной воды удельная мощность q = 8-12 Вт/см² (пик 15 при хорошей циркуляции), для стоячей воды в баке - q = 3-5 Вт/см². При жёсткой воде рекомендуется снижать нагрузку или использовать титановый ТЭН для предотвращения питтинговой коррозии. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение определяет задача. В комплект входит согласованное: фланец, гильза под датчик, колпак или клеммная коробка, термостат. Если вам нужен блок тэн для бойлера, уточните объём бака и режим нагрева.
Из нашей практики
Энергетическое предприятие в Казахстане: блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Производство пластиковых изделий: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Как продлить ресурс при жёсткой воде
При средней жёсткости воды бойлер/ТЭН чистят раз в 8-12 месяцев, при высокой - каждые 4-6 месяцев. В морской/солёной воде обычная нержавейка подвержена питтинговой и щелевой коррозии; при повышенной солёности титан - единственный материал, предотвращающий гальваническую реакцию. Жертвенные аноды (магний, цинк, алюминий) - стандартный способ защиты от коррозии, но служат до 6 месяцев в агрессивной воде. Рекомендуется контролировать сопротивление изоляции: не менее 0,5 МОм; при снижении - просушка при 120°C до 6 часов.
Конструктивные особенности
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Напряжение по ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В; для последовательного соединения допускаются доли. Модель ТЭНБ16 выпускается в исполнении J с присоединением G2.
Что прислать для расчёта
Для расчёта нового блока ТЭНБ16 укажите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Блок ТЭНБ16 подходит, если ваше оборудование рассчитано на напряжение 380/220 В и присоединение G2. Уточните мощность, погружную длину и среду нагрева. Для точной совместимости пришлите параметры по списку расчёта.
Из какой стали?
Стандартно оболочка ТЭН - нержавеющая сталь (например, 08Х18Н10Т или AISI 304). Для агрессивных сред (морская вода, солевой электролиз) рекомендуется титановый нагревательный элемент.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы, ремонт заменой элемента затруднён. По заказу делаем съёмные ТЭН, что упрощает обслуживание. Уточните при заказе.
Как проверить старый блок?
Измерьте сопротивление изоляции: должно быть не менее 0,5 МОм. Проверьте целостность оболочки, отсутствие коррозии и накипи. Сравните мощность и напряжение с паспортными данными.
Что прислать для расчёта?
Пришлите: что нагреваете и до какой температуры, тип присоединения (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину, место установки, фото или модель оборудования.
Как продлить ресурс при жёсткой воде и накипи?
При жёсткой воде снижайте удельную мощность, используйте титановые ТЭН или жертвенные аноды. Чистите блок каждые 4-6 месяцев при высокой жёсткости. Контролируйте сопротивление изоляции. Этот блок тэн для бойлера требует регулярного обслуживания.
