Характеристики
| Тип | Блок ТЭН |
|---|---|
| Мощность | 10,0 кВт |
| Среда нагрева | Вода |
| Длина | 420 мм |
| Присоединение | Фланец |
Где применяется

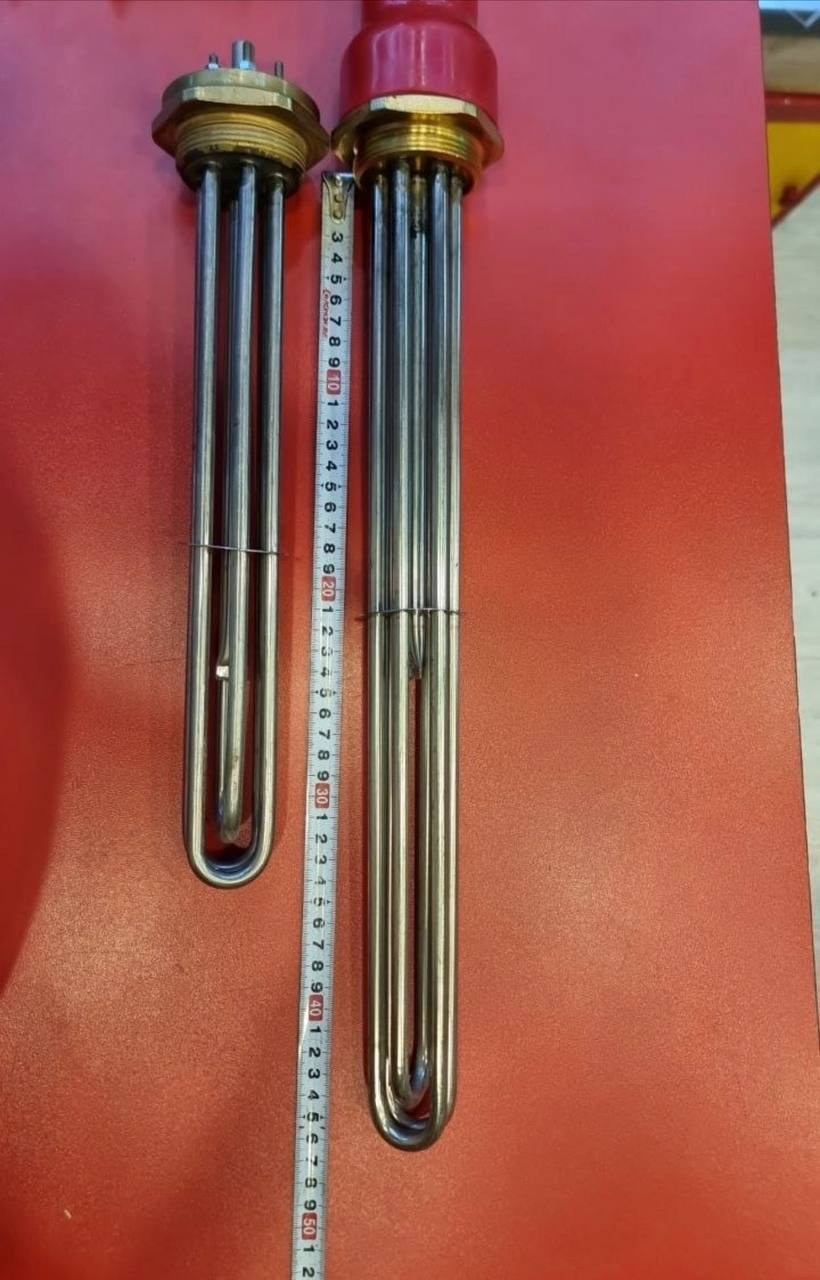

Этот блок ТЭН для бойлера на фланце 420 мм предназначен для установки в промышленные накопительные водонагреватели (типа VLM), бойлеры косвенного нагрева (Taurus Metalac и аналоги), подогреватели бассейнов (Elecro Flow Line). Также используется в системах электродогрева (СЭВ), технологических ваннах, купелях и банях, а также в системах комбинированного нагрева.
Как подобрать блок ТЭН
Для правильного подбора блока ТЭН учитывайте среду нагрева, мощность, напряжение, присоединительный размер и погружную длину. Для воды мощность рассчитывается по формуле: P = V × ΔT × 1,163 / (1000 × t), где V: объём бака в литрах, ΔT: разница температур, t: время нагрева в часах.
Удельная поверхностная мощность ограничена ГОСТ 13268-88 в зависимости от среды и материала оболочки. Для воды стандартно применяется нержавеющая сталь AISI 304 (указано в паспортах ТЭНБ). Напряжение питания может быть 220В или 380В.
Из нашей практики
Для производителя котельного оборудования изготавливали блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
На производстве пластиковых изделий заменили сгоревший блок 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Конструкция и варианты исполнения
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, что упрощает замену. Возможно исполнение с изоляцией или защитным покрытием.
Материал оболочки: для воды - нержавеющая сталь AISI 304, для агрессивных сред - кислотостойкая сталь, для хлоридов и морской воды - титан.
В комплект могут входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Рекомендации по эксплуатации
При нагреве воды возможно образование накипи, особенно при высокой температуре и жёсткой воде. Для снижения накипи рекомендуется использовать сухие ТЭН (керамический нагреватель в гильзе) или устанавливать магниевый анод.
Холодный старт нагрева (включение в холодную воду) допустим, но частые циклы могут сократить срок службы. Рекомендуется автоматическое регулирование температуры.
Для солёной воды и морской воды применяются титановые ТЭН, устойчивые к коррозии.
Что прислать для расчёта
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли этот блок ТЭН к моему оборудованию?
Для определения совместимости необходимы параметры: мощность, напряжение, присоединительный размер, погружная длина. Если ваше оборудование имеет фланец под блок ТЭН и требуемая мощность 10 кВт, блок может подойти. Рекомендуем сверить размеры и прислать фото старого блока.
Из какой стали изготовлен блок ТЭН?
Стандартно для воды используется нержавеющая сталь AISI 304. По заказу возможны другие материалы: кислотостойкая сталь, титан. Точный материал уточняется при заказе.
Можно ли отремонтировать блок или сделать ТЭН съёмными?
По заказу мы изготавливаем блоки со съёмными ТЭН, что упрощает замену. Ремонт возможен, если повреждён отдельный ТЭН: его можно заменить. В стандартном исполнении ТЭН запрессованы.
Как проверить старый блок ТЭН перед заказом?
Проверьте сопротивление изоляции мегаомметром, целостность оболочки, отсутствие пробоя на корпус. Также измерьте сопротивление ТЭН и сравните с расчётным. Лучше прислать фото и параметры для точной замены.
Что нужно прислать для расчёта нового блока?
Необходимы: что нагревается и до какой температуры, тип присоединения и его размер, требуемая мощность, напряжение, число элементов, погружная длина, место установки. Также пригодится модель оборудования или фото старого блока с биркой.
Какие особенности у блока для промышленного водонагревателя и СЭВ?
Блок предназначен для работы в воде, имеет фланцевое подключение, длину 420 мм. В системах СЭВ блок может устанавливаться в гильзу. По заказу возможны гильза под термопару, клеммная коробка.
