Характеристики
| Тип | ТЭНБ |
|---|---|
| Мощность | 19 кВт |
| Напряжение | 380В |
| Исполнение | G2 |
Где применяется и в каком оборудовании
Блок ТЭНБ 19 кВт 380В G2 предназначен для электродогрева бойлера косвенного нагрева. Устанавливается в промышленные накопительные водонагреватели, баки объёмом от 100 л. Также применяется в проточных электроводонагревателях ZOTA InLine (380В трёхфазный) и подогревателях бассейнов Elecro Flow Line. В моечных и посудомоечных машинах используется как блок нагрева воды ополаскивания.
- Промышленные накопительные электроводонагреватели VLM (100-1500 л)
- Проточные электроводонагреватели ZOTA InLine
- Подогреватели бассейнов Elecro Flow Line (титановый нагревательный элемент)
- Моечные и посудомоечные машины (блок нагрева ополаскивания)
Подбор
Для подбора блока ТЭН необходимо знать объём бака и требуемую температуру нагрева. Расчёт мощности: P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]). Удельная поверхностная мощность по ГОСТ 13268-88 зависит от среды. Для воды - мокрый ТЭН, для агрессивных сред - титановый нагревательный элемент или нержавеющая сталь. При высокой жёсткости воды требуется магниевый анод и регулярная очистка.
Из нашей практики
Производитель котельного оборудования заказал блоки 72 кВт и 30 кВт на фланце с трубкой из нержавеющей стали и гильзой под термопару. Другой случай: энергетическое предприятие в Казахстане использовало блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т для воды и антифриза, длина 450 мм.
Конструктивные особенности

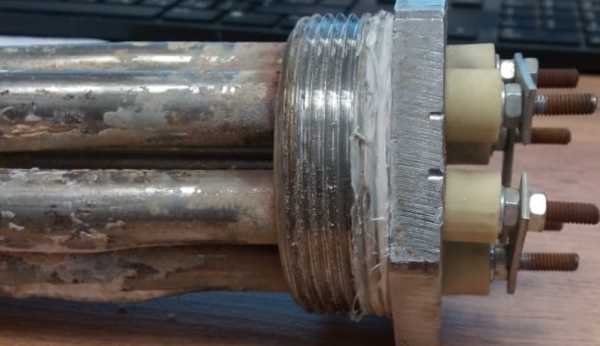

Блок ТЭНБ 19 кВт 380В G2 - это блок тэнов g2 с запрессованными элементами. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект могут входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Оболочка ТЭН выбирается по среде: для воды - AISI 304/08Х18Н10, для агрессивных сред - 316L или чистый титан.
Эксплуатация и обслуживание
При средней жёсткости воды блок ТЭН чистят раз в 8-12 месяцев, при высокой - каждые 4-6 месяцев. Монтаж и обслуживание под напряжением допускаются только лицам с группой по электробезопасности не ниже третьей. Эксплуатация без заземления или с открытой крышкой блока управления запрещена.
Что прислать для расчёта
Для расчёта и изготовления блока ТЭН под ваше оборудование необходимо предоставить следующие данные:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Блок ТЭНБ 19 кВт 380В G2 подходит для электродогрева бойлера косвенного нагрева. Для точной совместимости необходимо сверить присоединительные размеры и мощность с вашим оборудованием. Пришлите модель или фото старого блока.
Из какой стали сделан блок?
Оболочка ТЭН выбирается в зависимости от нагреваемой среды. Для воды стандартно используется нержавеющая сталь AISI 304/08Х18Н10. Для агрессивных сред - 316L или титан. Уточните среду при заказе.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы, ремонт не предусмотрен. По заказу делаем съёмные ТЭН с изоляцией или покрытием - это упрощает замену отдельных элементов. Сообщите при заказе, если требуется съёмное исполнение.
Как проверить старый блок?
Проверьте сопротивление изоляции мегаомметром. Измерьте сопротивление спирали - оно должно соответствовать расчётному по мощности. Осмотрите оболочку на предмет коррозии и механических повреждений.
Что прислать для расчёта?
Для расчёта нового блока ТЭН необходимы: что нагревается и температура, присоединение (резьба или фланец), мощность, напряжение, число элементов, погружная длина, модель оборудования или фото старого блока с биркой.
Вопрос по теме: Электродогрев бойлера косвенного нагрева.
Для электродогрева бойлера косвенного нагрева блок ТЭНБ 19 кВт 380В G2 устанавливается в дополнительный фланец. Обеспечивает нагрев воды при отсутствии теплоносителя от котла. Требуется термостат для регулировки температуры.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
