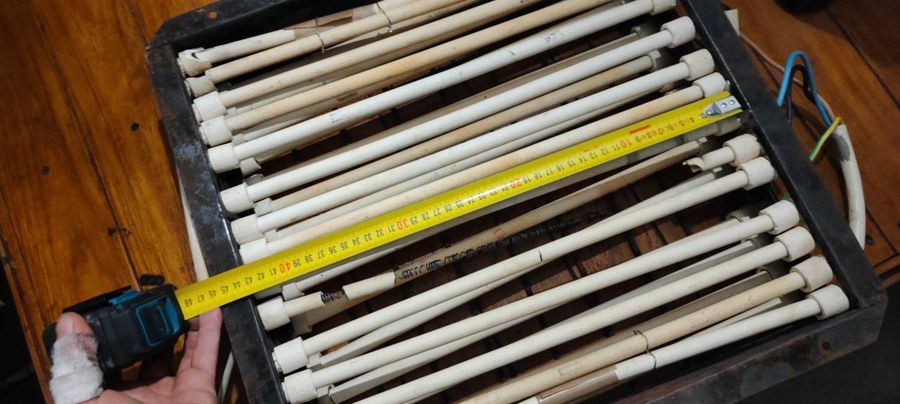

Характеристики
| Количество элементов | 30 |
|---|---|
| Терморегулятор | отсутствует |
| Назначение | работа в замкнутом пространстве до красна |
Где применяется и в каком оборудовании
Блок ТЭН 30 элементов используется в системах нагрева воды для бассейнов, в том числе с хлором и солью. Также применяется в проточных водонагревателях ZOTA InLine (блок тэн для водонагревателя), бойлерах косвенного нагрева Taurus Metalac (блок тэн для бойлера), промышленных накопителях VLM и подогревателях бассейнов Pahlen. Возможна установка в купольные посудомоечные машины, бани и оборудование для санитарной обработки тары.
Подбор блока ТЭН
При подборе учитывайте удельную мощность (q) по ГОСТ 13268-88: для проточной воды до 100°C q = 8-12 Вт/см², для стоячей воды 3-5 Вт/см². Для бассейнов с высокой жёсткостью воды снижайте нагрузку. Теплоёмкость воды определяет время нагрева. Напряжение 220В или 380В - блок собирается в звезду или треугольник. Количество элементов кратно фазам.
Материалы для агрессивных сред (хлор, соль)
Для воды с хлором и солью стандартная нержавеющая сталь 08Х18Н10Т (AISI 304) не всегда подходит. По заказу делаем блоки с оболочкой из AISI 316 или чистого титана. Также возможно покрытие. В паспортах ТЭНБ указывается материал оболочки. Для бассейнов рекомендуем титан или AISI 316. Сталь 12Х18Н10Т применяется для пищевых сред, но для хлора лучше AISI 316.
Из нашей практики
Для производителя котельного и водонагревательного оборудования изготовили блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Для энергетического предприятия в Казахстане сделали блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, для воды и антифриза, длина 450 мм.
Особенности работы в замкнутом пространстве до красна
Блок рассчитан на работу в замкнутом объёме с нагревом до красна. Без терморегулятора требуется внешний контроль температуры. Рекомендуется установка датчика потока для защиты от перегрева. По заказу делаем съёмные ТЭН для обслуживания. Блоки могут использоваться в стеатитовых нагревателях (сухой ТЭН) с переходником на трубу 50 мм.
Что прислать для расчёта
Для расчёта блока ТЭН сообщите: что нагреваете и до какой температуры, тип присоединения (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Также приложите модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Блок подходит, если ваше оборудование использует блок ТЭН с 30 элементами без терморегулятора. Уточните присоединительные размеры и мощность по модели оборудования.
Из какой стали изготовлен блок?
Стандартно блоки изготавливаются из нержавеющей стали 08Х18Н10Т. Для агрессивных сред, таких как бассейны с хлором и солью, по заказу делаем из AISI 316 или титана.
Можно ли отремонтировать или сделать съёмные ТЭН?
По заказу изготавливаем блоки со съёмными ТЭН для удобства ремонта. Стандартно ТЭН запрессованы, но возможен вариант с изоляцией и покрытием.
Как проверить старый блок ТЭН?
Проверьте сопротивление изоляции мегомметром, целостность спирали мультиметром. Осмотрите оболочку на коррозию. Сравните мощность и число элементов с вашими требованиями.
Что прислать для расчёта нового блока?
Пришлите данные: что нагревается, температура, присоединение, мощность, напряжение, число элементов, погружная длина, фото старого блока с биркой.
Какой материал выбрать для бассейна с хлором и солью?
Для бассейна с хлором и солью рекомендуем оболочку из AISI 316 или титана. Стандартная нержавейка 08Х18Н10Т может корродировать. По заказу делаем блоки с покрытием.
