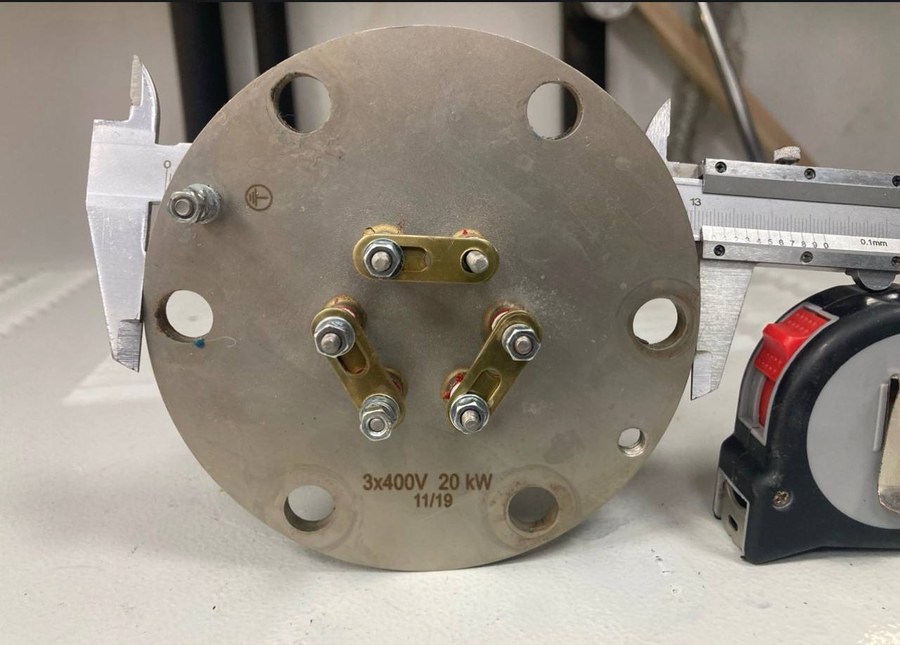

Характеристики
| Тип | Блок ТЭН |
|---|---|
| Мощность | 20 кВт |
| Материал оболочки | нержавеющая сталь |
| Фланец | 90 мм |
Где применяется и в каком оборудовании
Блок ТЭН для водонагревателя или бойлера (ТЭНБ) подходит для установки в промышленные накопительные электроводонагреватели (баки ГВС), бойлеры косвенного нагрева с электродогревом, а также в моечные и посудомоечные машины. Также применяется в подогревателях бассейнов для горячего водоснабжения.
Подбор блока ТЭН по мощности
Для расчёта необходимой мощности используйте формулу: P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]). Данный блок на 20 кВт подходит для средних объёмов. Материал оболочки - нержавеющая сталь (08Х18Н10 или AISI 304), что обеспечивает стойкость в воде.
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Был изготовлен блок на фланце Ø130 мм с тремя U-образными ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Другой случай: изготовление блоков 72 кВт и 30 кВт на фланце для производителя котельного и водонагревательного оборудования. Трубка из нержавеющей стали, с гильзой под термопару.
Блок с термостатом или управление от автоматики
Данный блок может комплектоваться регулирующим/ограничивающим термостатом (диапазон 0–85°C) для автономной работы с защитой от перегрева, либо подключаться к внешней автоматике заказчика. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача. Стандартно ТЭНы в блоке запрессованы.
Материалы и коррозионная стойкость
Для нагрева воды применяется нержавеющая сталь марок AISI 304 или 08Х18Н10. В агрессивных средах (хлориды, кислоты) используется AISI 316 или титан. В морской воде обычная нержавейка подвержена питтинговой коррозии, поэтому для бассейнов с хлором или солью предпочтителен титан. Данный блок из нержавеющей стали подходит для пресной воды.
Что прислать для расчёта
Для точного подбора блока ТЭН сообщите: что нагревается и до какой температуры, тип присоединения (резьба или фланец, размер), требуемую мощность, напряжение, число элементов, погружную длину и место установки. Желательно предоставить модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Блок подходит для промышленных водонагревателей, бойлеров, моечных машин и бассейнов. Для точной совместимости сообщите присоединительные размеры и мощность.
Из какой стали изготовлен блок?
Блок выполнен из нержавеющей стали. Для воды обычно используется AISI 304 или 08Х18Н10. Для агрессивных сред по заказу делаем из AISI 316 или титана.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН с изоляцией или покрытием для удобства обслуживания.
Как проверить старый блок перед заменой?
Проверьте мощность, напряжение, присоединительный фланец или резьбу, погружную длину. Сравните с параметрами нового блока. Также осмотрите на наличие коррозии.
Что прислать для расчёта?
Пришлите данные: что нагревается, температура, присоединение, мощность, напряжение, погружную длину, а также фото старого блока с биркой или модель оборудования.
Блок идёт с термостатом или под автоматику?
Блок может комплектоваться термостатом (0–85°C) для автономной работы или подключаться к внешней автоматике. Уточните при заказе.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
