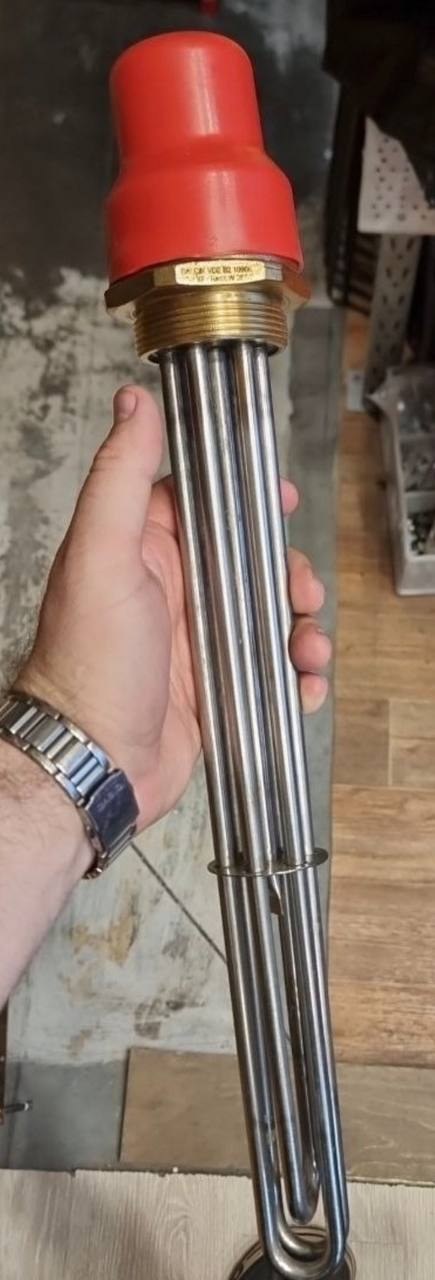

Характеристики
| Мощность | 15 кВт |
|---|---|
| Напряжение | 380 В |
| Длина | 600 мм |
| Материал оболочки | нержавейка |
| Тип фланца | резьбовой G2" |
| Артикул | 00352 |
Где применяется и в каком оборудовании
Блок ТЭН для водонагревателя с фланцем G2 и длиной 600 мм ставят в накопительные баки, СЭВ и технологические ёмкости для горячего водоснабжения. Блок ТЭН для бойлера используют как дополнительный электронагрев, если нет возможности подключить контур от котла.
По такому же принципу комплектуются моечные и посудомоечные машины, включая купольные посудомоечные машины, и проточные нагреватели с датчиком потока.
- Промышленные накопительные электроводонагреватели (тип VLM) 100-1500 л: блок 3-45 кВт, бак из нержавейки, термостат 0-85°C
- Бойлеры косвенного нагрева с электродогревом: дополнительный блок 1,5-3 кВт, резьба 1 1/2", монтаж во фланец
- Подогреватели бассейнов: блок 12-15 кВт, 400В, титановый нагреватель для хлорированной и солёной воды
- Моечные машины и купольные посудомоечные машины: ТЭН бака мойки и отдельный блок нагрева воды ополаскивания
- Пищевые ёмкости и купели: погружной блок с резьбовым подключением для поддержания температуры
Подбор блока ТЭН
Для подбора блока ТЭН 15 кВт считают мощность по теплоёмкости воды: P = V x ΔT x 1,163 / (1000 x t). Для промышленных баков ориентир 1 Вт на литр не применяется, нужны ΔT и время нагрева.
Учитывайте удельную мощность на поверхности оболочки, объём бака и наличие змеевика, если греете через теплообменник. Для проточных моделей важна скорость потока и датчик потока.
- Мощность, напряжение, число элементов
- Присоединение: резьба G2 или фланец
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Блоки 9 кВт для энергетического предприятия. Три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, нагрев воды и антифриза, длина 450 мм.
Конструкция и материалы
ТЭНБ (трубчатый электронагреватель блочный) - это фланец с трубной резьбой по ГОСТ 6357-81, в котором герметично запрессованы одиночные ТЭН Ø10 мм. В паспортах ТЭНБ указывают длину пути утечки тока не менее 3,0 мм и изоляторы на торцах.
Блок ТЭНов G2 с нержавеющей оболочкой подходит для воды и водных растворов. Для солевого электролиза и агрессивных сред чаще используют титановые нагреватели, чтобы избежать щелевой коррозии.
По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
- Фланцевое подключение для монтажа на бак
- Резьбовое подключение G2 для вворачивания в муфту
- Дюйм 1 1/2" встречается у блоков для бойлеров
- Удельная мощность выбирается по среде нагрева
Что прислать для расчёта
Чтобы подобрать замену, пришлите параметры из списка. По ним можно проверить геометрию и электрическую схему.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок к моему оборудованию?
Проверьте присоединение G2, длину 600 мм и мощность 15 кВт. Для точного ответа пришлите модель оборудования или фото старого блока с биркой.
Из какой стали оболочка?
Оболочка из нержавейки. По заказу делаем другие материалы, если нужна стойкость к конкретной среде.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные, с изоляцией или покрытием - исполнение определяет задача.
Как проверить старый блок?
Проверьте сопротивление изоляции, целостность цепей и состояние контактов. Сравните мощность и напряжение с биркой.
Что прислать для расчёта?
Пришлите схему подключения, размеры посадочного места, мощность, напряжение, число элементов и фото старого блока.
Вопрос по теме: блок для промышленного водонагревателя и СЭВ - что учесть?
Учитывайте объём бака, ΔT, время нагрева и материал нагревателя. Для солевого электролиза обычно используют титановые нагреватели.
