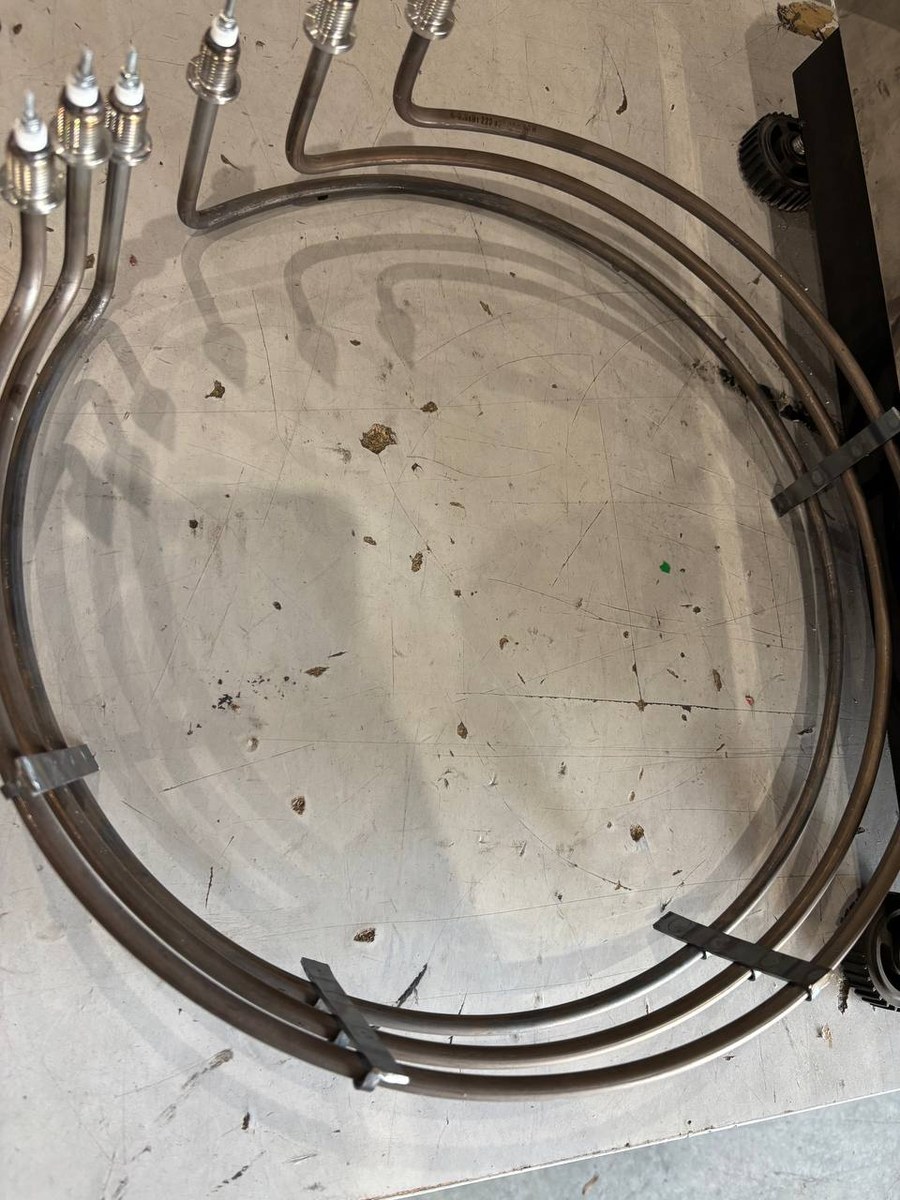

Характеристики
| Мощность | 2,4 кВт |
|---|---|
| Напряжение | 220/380 В |
| Тип | ТЭНБ (блочный) |
| Диаметр трубки | 8 мм |
| Длина погружной части | 126/136/145 мм |
| Мощность одного элемента | 0,8 кВт |
Где применяется
Блок ТЭНБ-2,4 используется в системах горячего водоснабжения для подогрева воды в накопительных водонагревателях и бойлерах косвенного нагрева. Также подходит для проточных водонагревателей и промышленных установок, где требуется комбинированный нагрев.
В оборудовании типа ZOTA InLine или промышленных баках VLM блок монтируется через резьбу или фланец. Для бассейнов с хлоргенератором применяются титановые нагревательные элементы, но стандартное исполнение - нержавеющая сталь.
Подбор и расчёт
При подборе учитывайте среду нагрева: для проточной воды удельная мощность q = 8-12 Вт/см², для стоячей (бак) - 3-5 Вт/см² (по ГОСТ 13268-88 и заводским данным). Теплоёмкость воды и требуемая ΔT определяют время нагрева.
При жёсткой воде чистка требуется каждые 4-6 месяцев, при средней - 8-12 месяцев. Для морской воды необходима титановая оболочка, иначе возникает гальваническая коррозия. В кислотостойкой стали AISI 316 блок работает в обычных условиях.
Из нашей практики
Для производителя котельного оборудования изготовили блоки 72 кВт и 30 кВт на фланце из нержавеющей стали, с гильзой под термопару. Это пример, как блок ТЭН для водонагревателя может быть выполнен в нестандартном исполнении.
На производстве пластиковых изделий заменили сгоревший блок 13,5 кВт в водяной рубашке экструдера. Установили три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм. Блок ТЭН для бойлера здесь не применялся, но подход к замене аналогичен.
Конструктивные особенности
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение определяет задача заказчика. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Присоединение выполняется по трубной цилиндрической резьбе ГОСТ 6357-81 (например, G1 1/2") или на фланце. Для санитарной обработки тары в пищепроме применяют кислотостойкую сталь.
Особенности эксплуатации
При средней жёсткости воды бойлер и ТЭН чистят раз в 8-12 месяцев, при высокой - каждые 4-6 месяцев. В морской воде обычная нержавейка подвержена питтинговой коррозии, поэтому для таких условий применяют титановый нагревательный элемент.
Для проточных водонагревателей и бассейнов с хлоргенератором обязательна защита от перегрева и датчик потока. В накопительных водонагревателях достаточно термостата с диапазоном 0-85°C.
Что прислать для расчёта
Для расчёта нового блока ТЭН необходимо предоставить: что нагреваем и до какой температуры, тип присоединения (резьба или фланец с размером, например, дюйм 1 1/2" или дюйм 2), требуемую мощность, напряжение, число элементов, погружную длину и место установки.
Также желательна модель оборудования или фото старого блока с биркой. Это ускоряет подбор и исключает ошибки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭНБ-2,4 к моему оборудованию?
Для проверки совместимости нужны параметры: мощность, напряжение, присоединительный размер (резьба или фланец), погружная длина. Сравните их с характеристиками вашего бойлера или водонагревателя.
Из какой стали изготовлен блок?
Стандартно ТЭНБ изготавливаются из нержавеющей стали. По заказу возможны другие материалы, включая титан для морской воды или кислотостойкую сталь для агрессивных сред.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу можем изготовить блок со съёмными ТЭН, с изоляцией или покрытием, что упрощает замену отдельных элементов.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции мегаомметром, проверьте целостность оболочки и отсутствие пробоя на корпус. Сравните фактическую мощность с номиналом по бирке.
Что прислать для расчёта нового блока?
Необходимы: среда нагрева и температура, присоединение (резьба/фланец с размером), мощность, напряжение, погружная длина, модель оборудования или фото старого блока с биркой.
Какой блок ТЭН выбрать для электродогрева бойлера косвенного нагрева?
Для бойлера косвенного нагрева подходит блок ТЭНБ с удельной мощностью 3-5 Вт/см² (стоячая вода). Мощность подбирается по объёму бака и требуемой температуре. Наш блок 2,4 кВт подходит для типовых бойлеров.
