Характеристики
| Тип изделия | ТЭНБ |
|---|---|
| Номинальная мощность | 12,5 кВт |
Где применяется и в каком оборудовании
Блок ТЭНБ 12,5 кВт используется в проточных подогревателях бассейнов (например, Elecro Flow Line Titan, Pahlen Compact), в системах ГВС ZOTA InLine, а также в бойлерах косвенного нагрева с электродогревом (Taurus Metalac MAX и аналоги).
Возможна установка в накопительные баки объёмом от 100 до 1500 л и в промышленные электроводонагреватели серии VLM. Для бассейнов с хлорированной или морской водой требуется корпус из титана или AISI 316.
В купольных посудомоечных машинах и пищевых ёмкостях блок монтируется через резьбу или фланец. Напряжение и схема подключения уточняются под задачу заказчика.
- Подогреватели бассейнов Elecro, Pahlen
- Проточные нагреватели ZOTA InLine
- Бойлеры косвенного нагрева с электродогревом
- Промышленные накопительные водонагреватели VLM
- Купольные посудомоечные машины
Подбор блока ТЭН для вашей задачи
Выбирайте материал оболочки по среде: AISI 304 для чистой воды, AISI 316 для слабоагрессивных сред, чистый титан для хлорированной воды. По ГОСТ 13268-88 удельная поверхностная мощность (ваттная нагрузка) для проточной воды - 8-12 Вт/см², для стоячей - 3-5 Вт/см².
Резьба пробки: G1¼″ под блоки 2-6 кВт, G1½″ и G2″ под 3-15 кВт. У серийных производителей блоки такой мощности (9-15 кВт) чаще комплектуются резьбой G1½″ или G2″. При высокой жёсткости воды снижайте удельную мощность до 6-8 Вт/см²: это уменьшает отложение накипи.
Если в баке комбинированный нагрев (теплообменник + ТЭН), уточните погружную длину и гильзу под термопару. В бойлерах косвенного нагрева блок тэн для бойлера часто монтируется во фланец для удобства чистки.
Жёсткая вода и накипь: как продлить ресурс
При средней жёсткости воды бойлер или ТЭН чистят раз в 8-12 месяцев, при высокой - каждые 4-6 месяцев. Слой накипи увеличивает температуру оболочки, снижает ресурс и может вызвать гальваническую коррозию.
Рекомендуем использовать блоки с покрытием (по заказу) или съёмные ТЭН - их можно заменить без замены фланца. Снижайте температуру нагрева, где возможно, чтобы замедлить образование осадка.
Для особо жёсткой воды применяйте химическое умягчение или блок с титановой оболочкой: титан не корродирует даже при высоком содержании хлоридов. В паспортах ТЭНБ указана максимальная температура на поверхности элементов не выше 100°C.
Конструкция и материалы

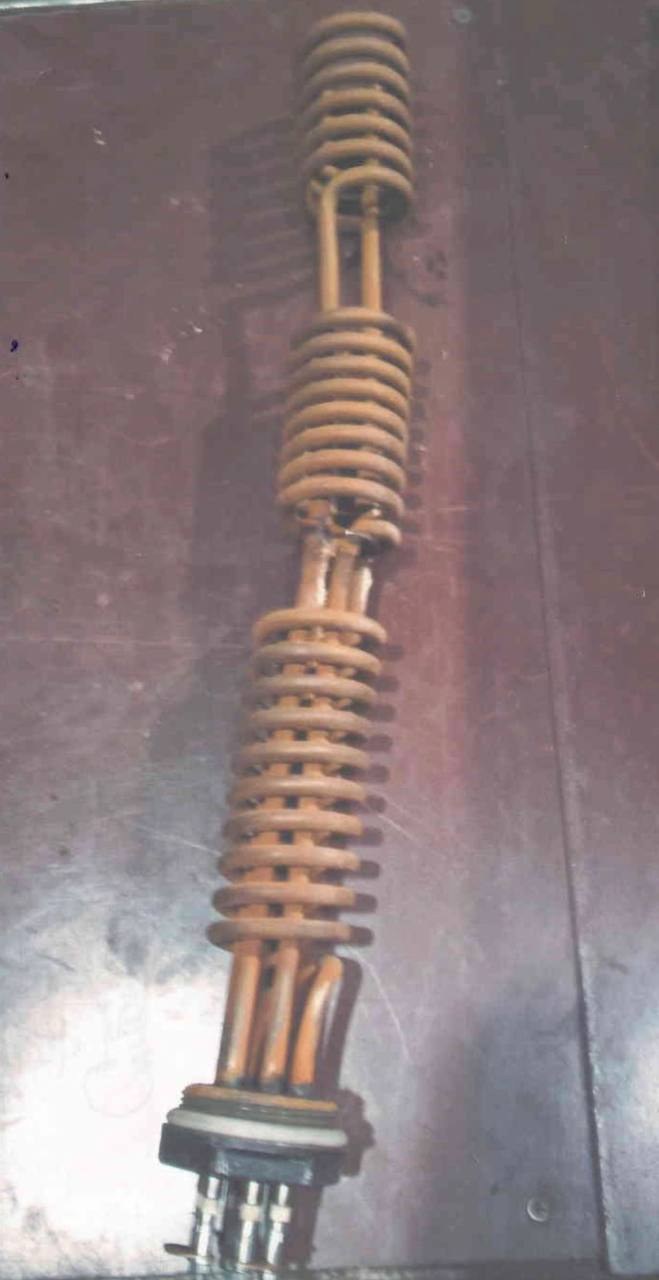

Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН с изоляцией или покрытием: исполнение определяет задача. В комплект входит то, что согласовано: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Материал оболочки по ГОСТ: сталь 10 (только воздух/масло), AISI 304 (вода, пар), 12Х18Н10Т (пищевые и агрессивные среды), AISI 316 (слабая химия), чистый титан (хлориды, морская вода). Для блока тэн для водонагревателя на водопроводной воде чаще всего применяют AISI 304.
Сопротивление изоляции в холодном состоянии - не менее 0,5 МОм (приёмо-сдаточные - 50 МОм), ток утечки не более 0,75 мА/кВт. Резьба пробки - трубная цилиндрическая G1¼″, G1½″ или G2″ по ГОСТ 6357-81.
Из нашей практики
Энергетическое предприятие в Казахстане: блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм. Блок тэн 12 5 квт может быть выполнен по аналогичному исполнению.
Производитель котельного оборудования: блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару. Такие решения требуют индивидуального расчёта и фланцевого подключения.
Что прислать для расчёта
Для точного подбора блока ТЭНБ 12,5 кВт предоставьте: что нагреваем и до какой температуры; тип присоединения (резьба или фланец, размер); требуемую мощность, напряжение, число элементов.
Также укажите погружную длину и место установки; модель оборудования или фото старого блока с биркой. Это позволит подготовить изделие в точности под вашу задачу.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭНБ 12,5 кВт к моему оборудованию?
Оборудование должно иметь присоединительную резьбу или фланец под размеры блока (G1½″ или G2″) и трёхфазное питание 380В. Уточните модель: бассейны Elecro, Pahlen, ZOTA InLine и многие бойлеры поддерживают такой блок.
Из какой стали изготавливается блок ТЭНБ?
Стандартно для воды применяется AISI 304 (08Х18Н10). Для хлорированной воды, морской воды или агрессивных сред - AISI 316 или чистый титан. При заказе укажите среду.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием: они заменяются без сварки.
Как проверить старый блок перед заказом?
Измерьте сопротивление изоляции мегомметром (норма - не менее 0,5 МОм). Проверьте ток утечки (до 0,75 мА/кВт). Осмотрите накипь и коррозию. Сфотографируйте бирку и присоединение.
Что прислать для расчёта нового блока?
Напишите: что нагреваете, температуру, мощность, напряжение, число элементов, тип присоединения, погружную длину, модель оборудования или фото старого блока.
Как продлить ресурс блока в условиях жёсткой воды?
Снизьте удельную мощность (выбирайте блок с большей длиной). Установите умягчитель воды. Регулярно чистите от накипи раз в 4-6 месяцев. Применяйте покрытие или титановую оболочку.
