Характеристики
| Нагреваемая среда | Вода |
|---|---|
| Применение | Бойлеры, водонагреватели |
| Тип | Трубчатый электронагреватель (ТЭН) |
| Стандарт | ГОСТ 13268-88 |
Где применяется и в каком оборудовании
Блок ТЭН для водонагревателя используется в бойлерах косвенного нагрева с электродогревом (Taurus Metalac MAX и аналоги), промышленных накопительных водонагревателях (тип VLM) объёмом 100–1500 л, проточных электроводонагревателях ZOTA InLine (380В трёхфазный, регулировка 30–70°C), а также в моечных и посудомоечных машинах (купольные типа TATRA, МПК).
В бойлерах косвенного нагрева дополнительный блок ТЭН монтируется через резьбовой патрубок 1 1/2" во фланец для чистки. Для промышленных баков ГВС требуются блоки мощностью 3–45 кВт.
- Бойлеры косвенного нагрева с электродогревом
- Промышленные накопительные водонагреватели (VLM)
- Проточные электроводонагреватели ZOTA InLine
- Купольные посудомоечные машины (TATRA, МПК)
Как подобрать блок ТЭН для бойлера
Для расчёта мощности используйте формулу: P[кВт] = V[л]×ΔT[°C]×1,163 / (1000×t[ч]), где V - объём бака, ΔT - разница температур, t - время нагрева. Удельная поверхностная мощность выбирается по таблице 4 ГОСТ 13268-88 в зависимости от нагреваемой среды.
Для воды стандартно применяется AISI 304 (08Х18Н10), для агрессивных сред - AISI 316 или титан. При трёхфазном подключении 380В уточните схему соединения. Время нагрева воды зависит от мощности и объёма бака.
- Определите объём бака и требуемую температуру
- Рассчитайте мощность по формуле теплоёмкости воды
- Выберите материал оболочки по составу воды
- Укажите напряжение и число фаз (220В или 380В)
Из нашей практики
Производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце из нержавеющей стали с гильзой под термопару.
Другой случай - замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера на производстве пластиковых изделий. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Влияние жёсткой воды и накипи на ресурс
При средней жёсткости воды бойлер и ТЭН чистят раз в 8–12 месяцев, при высокой - каждые 4–6 месяцев. Накипь снижает теплопередачу, вызывает перегрев оболочки и сокращает срок службы. Для защиты от коррозии применяют жертвенные аноды (магний, цинк, алюминий), но в агрессивной воде они служат до 6 месяцев.
Защита от перегрева обеспечивается термостатом с медным баллоном на капиллярной трубке. Повреждение баллона или обрыв трубки выводит терморегулятор из строя.
Материалы оболочки и защита от коррозии
Для воды стандартно используется AISI 304 (08Х18Н10). В морской или солёной воде обычная нержавейка подвержена питтинговой и щелевой коррозии - единственный материал, предотвращающий разрушение, чистый титан. По заказу делаем съёмные ТЭН, с изоляцией или покрытием.
В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Для агрессивных сред применяется AISI 316 или Inconel.
Что прислать для расчёта
Для расчёта блока ТЭН для бойлера пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
- Нагреваемая среда и конечная температура
- Тип присоединения и его размер
- Мощность, напряжение, количество ТЭН
- Погружная длина и место монтажа
- Модель оборудования или фото с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН к моему оборудованию?
Для проверки совместимости нужны параметры: присоединение (резьба или фланец), мощность, напряжение, погружная длина. Если у вас есть модель оборудования или фото старого блока с биркой - пришлите, мы подберём аналог.
Из какой стали делают ТЭН для воды?
Для воды стандартно применяется AISI 304 (08Х18Н10). Для агрессивных сред или повышенной солёности - AISI 316 или чистый титан. Выбор зависит от состава воды и условий эксплуатации.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Возможность ремонта зависит от конструкции - съёмные элементы можно заменить.

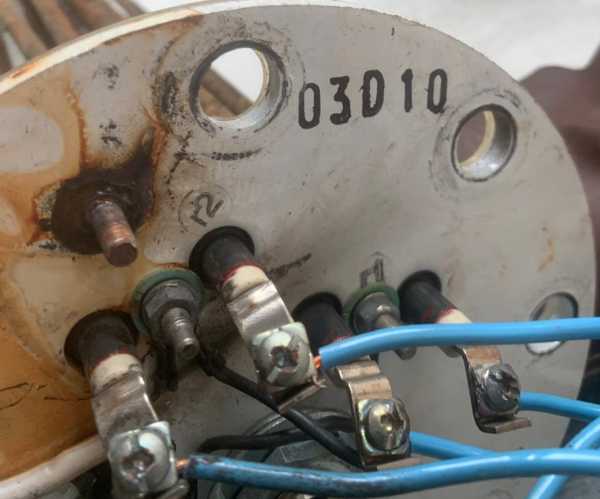

Как проверить старый блок ТЭН?
Проверьте сопротивление изоляции мегомметром, целостность оболочки визуально, измерьте сопротивление спирали. Если есть следы накипи или коррозии - блок подлежит замене. Также проверьте термостат и капиллярную трубку.
Что прислать для расчёта нового блока?
Пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину, место установки, модель оборудования или фото старого блока с биркой.
Как продлить ресурс ТЭН при жёсткой воде и накипи?
Регулярно чистите бойлер и ТЭН (раз в 4–12 месяцев в зависимости от жёсткости). Используйте магниевый анод для защиты от коррозии. Выбирайте материал оболочки, стойкий к накипи - для жёсткой воды лучше нержавейка AISI 304 или титан.
