Характеристики
| Тип | ТЭНБ (блочный) |
|---|---|
| Количество ТЭН | 9 |
| Присоединительная резьба | G1½" |
| Материал оболочки | НЧ (нержавеющая сталь 08Х18Н10Т) |
| Напряжение | 3×220 В |
| Колпак | в комплекте |
| Страна производства | Россия |
Где применяется и в каком оборудовании
Блок ТЭНБ-9-G1½"-НЧ используется в проточных водонагревателях ZOTA InLine (380В, регулировка 30-70°C), моечных и посудомоечных машинах (например, купольные типа TATRA, МПК), промышленных накопительных водонагревателях серии VLM (100-1500 л, мощность до 45 кВт), а также в подогревателях бассейнов Pahlen Compact и Hi-Flow с датчиком потока и корпусом AISI 316. Материал НЧ (08Х18Н10Т) подходит для чистой воды; для бассейнов с хлоргенератором и солевым электролизом по заказу делаем блок с титановыми ТЭН, которые не подвержены питтинговой коррозии.
Подбор блока ТЭНБ
Для правильного подбора необходимы следующие данные: что нагревается и до какой температуры, тип присоединения (резьба или фланец), мощность, напряжение, количество элементов, погружная длина и место установки. Также важна удельная мощность (ваттная нагрузка) для предотвращения перегрева и накипи. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение определяет задача. При выборе блока тэнов 1 1/2 дюйма учитывайте эти параметры.
Из нашей практики
Энергетическое предприятие в Казахстане: изготовлены блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, для нагрева воды и антифриза, длина 450 мм.
Производитель котельного и водонагревательного оборудования: поставлены блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Материалы и стойкость к агрессивным средам
Оболочка из нержавеющей стали 08Х18Н10Т (НЧ) подходит для нагрева чистой воды, но в хлорированной и солёной воде подвержена питтинговой коррозии. При солевом электролизе в бассейне стойкость к коррозии особенно важна. Для морской и хлорированной воды с высокой солёностью рекомендуется титановый нагревательный элемент - по заказу можем изготовить блок с титановыми трубками. В обычных условиях блок ТЭНБ работает как мокрый ТЭН, контактируя с водой, поэтому важно контролировать качество воды и использовать жертвенные аноды для защиты от коррозии.
Конструкция и проверка

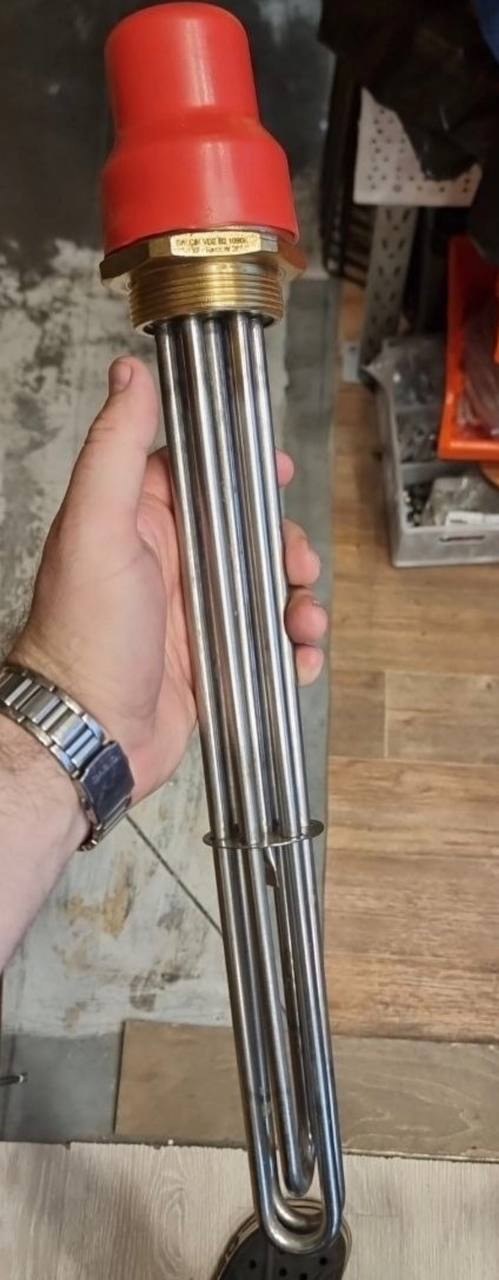

Блок ТЭНБ состоит из фланца с резьбой G1½" по ГОСТ 6357-81, в котором герметично запрессованы одиночные ТЭН Ø10 мм. Резьбовые выводы М4 закрываются пластиковым колпаком. Изоляцию в холодном состоянии проверяют мегаомметром на 500 В между оболочкой и контактным стержнем. При замене старого блока можно проверить его сопротивление изоляции.
Что прислать для расчёта
Для расчёта нового блока или замены старого пришлите: что нагреваем и до какой температуры, тип присоединения (резьба или фланец) с размером, требуемую мощность, напряжение и число элементов, погружную длину и место установки, а также модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок к моему оборудованию?
Блок подходит, если ваше оборудование использует резьбу G1½", напряжение 3×220В и требует 9 ТЭН. Уточните погружную длину и мощность по паспорту устройства.
Из какой стали изготовлен блок?
Оболочка ТЭН - нержавеющая сталь 08Х18Н10Т (маркировка НЧ), стандартный материал для чистой воды. Для хлорированной, солёной или морской воды по заказу делаем блок с титановыми элементами - они не подвержены питтинговой коррозии.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием, что упрощает замену отдельных элементов.
Как проверить старый блок?
Проверьте сопротивление изоляции мегаомметром на 500 В между оболочкой и выводами. Также измерьте сопротивление нагревателей.
Что прислать для расчёта?
Пришлите данные: что нагревается, температура, присоединение, мощность, напряжение, длина, модель оборудования или фото старого блока с биркой.
Какой материал выбрать для нагрева воды в бассейне с хлором и солью?
Для хлорированной и солёной воды стандартная нержавейка НЧ (08Х18Н10Т) подвержена питтинговой коррозии. По заказу используем титановые нагревательные элементы - они предотвращают гальваническую коррозию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
