Характеристики
| Модель | ТЭНБ-15,0 j 220 G 2 1/2 |
|---|---|
| Мощность | 15,0 кВт |
| Напряжение | 220 В |
| Присоединение | G 2 1/2 (трубная цилиндрическая резьба) |
| Материал оболочки | нержавеющая сталь |
Где применяется и в каком оборудовании
Блок ТЭНБ-15 применяется для электродогрева бойлера косвенного нагрева, а также в накопительных водонагревателях (баках ГВС) промышленного и бытового назначения. Бойлер косвенного нагрева использует змеевик для нагрева воды от котла, а блок служит для электродогрева при отсутствии теплоносителя.
Также используется в подогревателях бассейнов, например в моделях с титановым нагревательным элементом, и в другом оборудовании, где требуется врезной нагреватель с резьбовым подключением G 2 1/2. Блок тэн 2 1/2 подходит для замены в аналогичных системах.
Подбор блока по параметрам
Для правильного подбора блока необходимо рассчитать требуемую мощность. Расчёт мощности ТЭН ведётся по формуле: P = V x ΔT x 1,163 / (1000 x t), где V – объём воды в литрах, ΔT – разница температур, t – время нагрева в часах. Удельная теплоёмкость воды составляет 1,163 Вт·ч/(кг·°C).
Удельная мощность на поверхности ТЭН для воды в баке (стоячая вода) составляет 3-5 Вт/см², для проточной – до 12 Вт/см². Эти значения учитываются при выборе длины и количества ТЭН.
Присоединение должно соответствовать резьбе G 2 1/2 по ГОСТ 6357-81. Если оборудование имеет другой размер, потребуется переходник или фланец. Для мощностей выше 15 кВт обычно применяется трёхфазное подключение.
Из нашей практики
- Из нашей практики: для производителя котельного оборудования изготовили блоки 72 кВт и 30 кВт на фланце с гильзой под термопару, трубка из нержавеющей стали.
- Из нашей практики: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.

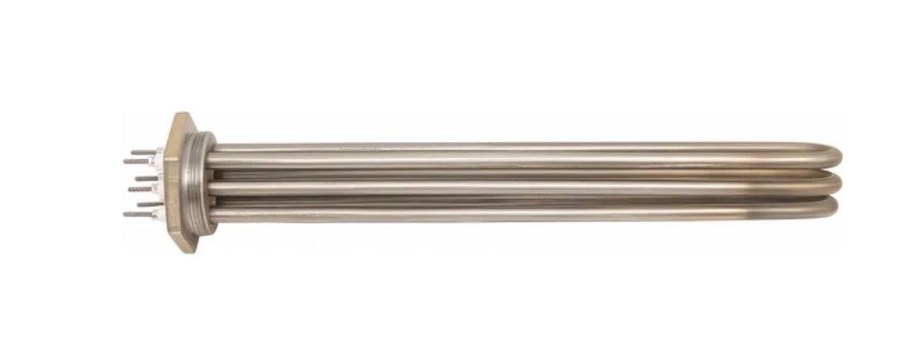

Конструктивные особенности и исполнение
Блок состоит из нескольких трубчатых электронагревателей, запрессованных в общий фланец. Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика.
В комплект поставки входит то, что согласовано: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Резьба G 2 1/2 выполнена по ГОСТ 6357-81.
Материалы и стойкость к среде
Оболочка ТЭН и фланец выполнены из нержавеющей стали. Для пресной воды этого достаточно.
В морской воде или при повышенной солёности обычная нержавейка подвержена питтинговой и щелевой коррозии. В таких средах требуется титановое исполнение нагревателя (AISI 316 не всегда подходит, титан - единственный материал, предотвращающий гальваническую реакцию).
При заказе уточняйте состав воды, чтобы выбрать правильный материал.
Что прислать для расчёта
Для точного расчёта нового блока предоставьте следующие данные:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости нужны параметры: мощность, напряжение, присоединительный размер (резьба или фланец), погружная длина. Сравните с характеристиками блока: 15 кВт, 220В, G 2 1/2.
Из какой стали изготовлен блок?
Оболочка ТЭН и фланец выполнены из нержавеющей стали. Для агрессивных сред, например морской воды, требуется титановое исполнение - уточняйте при заказе.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу можем изготовить блок со съёмными ТЭН или с изоляцией, тогда отдельный элемент можно заменить. Исполнение определяет задача заказчика.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции мегомметром, проверьте целостность ТЭН мультиметром, осмотрите на наличие коррозии. Сравните мощность и присоединение с новым блоком.
Что прислать для расчёта?
Для расчёта нового блока нужны: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружная длина, модель оборудования или фото старого блока с биркой.
Как используется блок для электродогрева бойлера косвенного нагрева?
Блок монтируется в дополнительный фланец бойлера и обеспечивает нагрев воды при отсутствии теплоносителя от котла. Мощность 15 кВт позволяет эффективно нагревать воду в бойлере косвенного нагрева.
