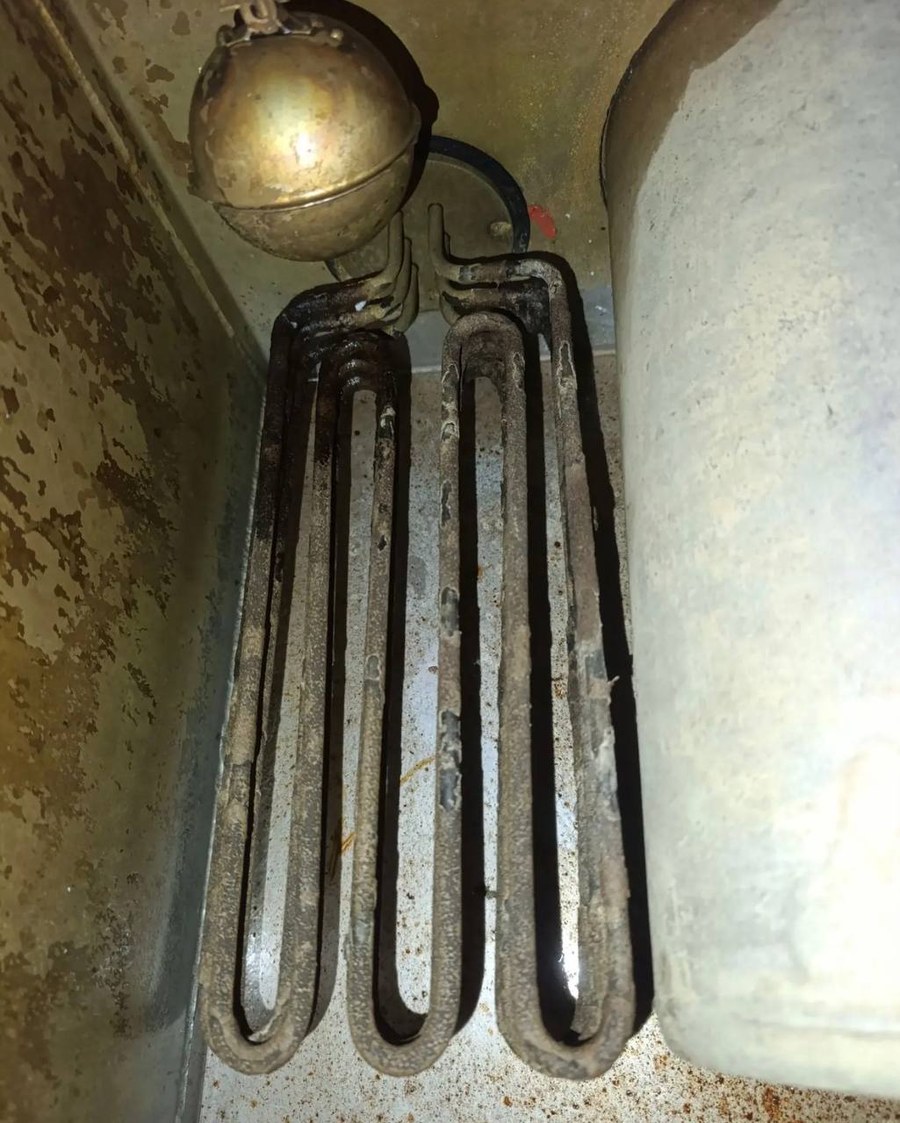

Блок ТЭН для моющего резервуара, 10 кВт, фото из каталога

Блок ТЭН для моющего резервуара, 10 кВт

Блок ТЭН мощностью 10 кВт для моющего резервуара. Предназначен для нагрева воды в промышленных водонагревателях и как блок тэн для бойлера. Обеспечивает эффективный нагрев при трёхфазном подключении.

Перезвоним или напишем, уточним задачу. Первый ответ в течение 3–5 минут в рабочее время.

Характеристики

Мощность10 кВт
Назначениедля моющего резервуара
Типблок ТЭН

Где применяется блок ТЭН 10 кВт

Блок ТЭН 10 кВт используется в бойлерах косвенного нагрева (ТЭНБ) для электродогрева, в качестве блока тэн для бойлера, в подогревателях бассейнов, в промышленных накопительных электроводонагревателях объёмом 100-1500 л. Также применяется в купольных посудомоечных машинах и моечных машинах для нагрева воды в баке мойки и ополаскивания.

Оборудование: бойлеры с резьбовым подключением 1 1/2", подогреватели бассейнов с титановыми нагревателями, промышленные водонагреватели с термостатом 0-85°C.

Как подобрать блок ТЭН для моющего резервуара

Расчёт мощности выполняется по формуле: P (кВт) = V (л) × ΔT (°C) × 1,163 / (1000 × t (ч)). Учитывайте удельную мощность на поверхности ТЭН, которая зависит от материала оболочки и среды. Для воды с повышенной жёсткостью и риском гальванической коррозии рекомендуется установка жертвенного анода (магний, цинк, алюминий).

При подборе также важны объём бака, требуемая температура, тип среды (вода, антифриз, солёная вода) и материал оболочки (AISI 304 для воды, 316L или титан для агрессивных сред).

Примеры из нашей практики

Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.

Блоки 9 кВт для энергетического предприятия. Три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда - вода и антифриз, длина 450 мм.

Что необходимо для расчёта блока ТЭН

  • Что нагреваем и до какой температуры
  • Присоединение: резьба или фланец, размер
  • Мощность, напряжение, число элементов
  • Погружная длина и место установки
  • Модель оборудования или фото старого блока с биркой

Конструкция и материалы блока ТЭН 10 кВт

Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.

Для воды и пара применяется оболочка из AISI 304 или 08Х18Н10Т, для агрессивных сред (включая солёную воду) - 316L или чистый титан. Рабочее давление: для стали 08КП - 4,5 атм, для нержавеющей стали 08Х18Н10Т - 6 атм.

Эксплуатация и защита блока ТЭН

Для продления срока службы учитывайте жёсткость воды и устанавливайте жертвенный анод для защиты от гальванической коррозии. Блок оснащается защитой от перегрева (термостат). При работе в моющих резервуарах с агрессивными средами выбирайте оболочку из титана или 316L.

Регулярно проверяйте сопротивление изоляции и целостность оболочки. При замене старого блока сверяйте параметры напряжения и схемы подключения (звезда/треугольник).

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.

Наше производство
Фото из карточки каталогаСтенд с изделиями ТЭН-Миасс

Вопросы

Подходит ли блок ТЭН 10 кВт к моему оборудованию?

Для определения совместимости необходимы параметры: мощность, напряжение, присоединение, погружная длина. Сравните с характеристиками вашего оборудования или пришлите фото старого блока.

Из какой стали изготовлен блок ТЭН?

Стандартно для водных сред применяется оболочка из AISI 304 или 08Х18Н10Т. Для агрессивных сред - 316L или титан. Уточните среду нагрева.

Можно ли отремонтировать блок или сделать съёмные ТЭН?

Стандартно ТЭНы запрессованы, замена - блоком целиком. По заказу делаем со съёмными элементами, с изоляцией или покрытием: тогда можно заменить один ТЭН без замены всего блока.

Как проверить старый блок ТЭН?

Проверьте целостность оболочки, сопротивление изоляции, отсутствие пробоя на корпус. Сравните мощность и напряжение с паспортными данными.

Что прислать для расчёта блока ТЭН?

Необходимо указать: что нагревается и до какой температуры, тип присоединения (резьба/фланец), мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока с биркой.

Подходит ли блок для промышленного водонагревателя и СЭВ?

Блок ТЭН 10 кВт предназначен для моющих резервуаров, но может применяться в промышленных водонагревателях и системах электронагрева воды (СЭВ) при соответствии параметров.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
