Характеристики
| Модель | ТЭНБМ-1,35 z 220 |
|---|---|
| Мощность | 1,35 кВт |
| Напряжение | 220 В |
Где применяется и в каком оборудовании
Блок ТЭНБМ-1,35 z 220 используется в проточных электроводонагревателях ZOTA InLine (380В, регулировка 30–70°C), подогревателях бассейнов Pahlen и Elecro, а также в промышленных накопительных водонагревателях (тип VLM) объёмом 100–1500 л. Возможна установка в качестве дополнительного ТЭН для бойлера косвенного нагрева через резьбовой патрубок 1 1/2". В подогревателях Pahlen обязательны датчик потока и защита от перегрева.
- ZOTA InLine (проточные)
- Pahlen Hi-Flow / Compact
- Elecro Flow Line Titan
- Промышленные накопительные VLM
Как подобрать блок ТЭН для водонагревателя
Подбор блока тэн для водонагревателя ведётся по объёму бака и требуемой температуре. Расчёт мощности: P[кВт] = V[л]×ΔT[°C]×1,163 / (1000×t[ч]). Для воды в баке (стоячая) удельная поверхностная мощность q = 3–5 Вт/см², для проточной – 8–12 Вт/см² (по ГОСТ 13268-88). При высокой жёсткости воды снижайте q или используйте защиту.
- Учитывайте однофазное подключение или трёхфазное; при схеме звезда между фазой и нулём 220В.
- Для проточной воды q до 15 Вт/см² при хорошей циркуляции.
Из нашей практики
Для энергетического предприятия в Казахстане изготовлены блоки 9 кВт (три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т) для воды и антифриза, длина 450 мм.
Для производителя котельного и водонагревательного оборудования – блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Жёсткая вода и накипь: как продлить ресурс
Жёсткая вода приводит к образованию накипи на ТЭН, что снижает теплоотдачу и вызывает перегрев. Для продления ресурса применяют жертвенные аноды (магниевый, цинковый, алюминиевый). В солёной воде обычная нержавейка подвержена питтинговой коррозии – в таких условиях используют титановый ТЭН. Для блока ТЭНБМ-1,35 z 220 в жёсткой воде рекомендуется установка магниевого анода и контроль температуры (например, в диапазоне до 70°C, как у проточных моделей ZOTA).

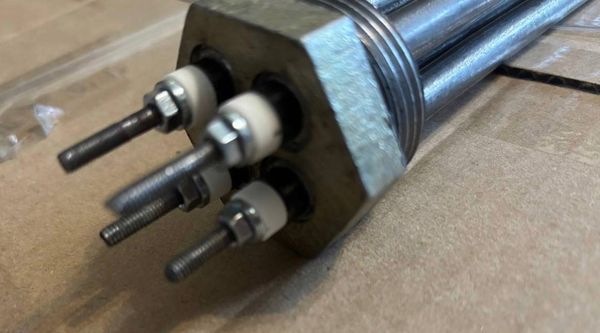

Конструктивные особенности блока ТЭНБМ-1,35 z 220
Стандартно элементы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект могут входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат – по согласованию с заказчиком.
Что прислать для расчёта
Для расчёта и подбора блока тэн для бойлера или водонагревателя сообщите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Блок ТЭНБМ-1,35 z 220 подходит для оборудования с резьбовым подключением (например, G1½") и напряжением 220 В. Для точной совместимости уточните присоединение и погружную длину.
Из какой стали изготовлен блок?
В названии не указан материал. Обычно для блоков ТЭНБ используют нержавеющую сталь 08Х18Н10Т. По заказу возможны другие материалы.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно элементы запрессованы. По заказу делаем съёмные ТЭН с изоляцией или покрытием.
Как проверить старый блок?
Измерьте сопротивление изоляции и целостность спирали. Сравните параметры с маркировкой. Пришлите фото бирки для точной замены.
Что прислать для расчёта?
Сообщите: что нагреваете, температуру, присоединение, мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока.
Как продлить ресурс в жёсткой воде?
Установите магниевый анод, снижайте температуру нагрева, используйте умягчение воды. При высокой жёсткости уменьшайте удельную поверхностную мощность.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
