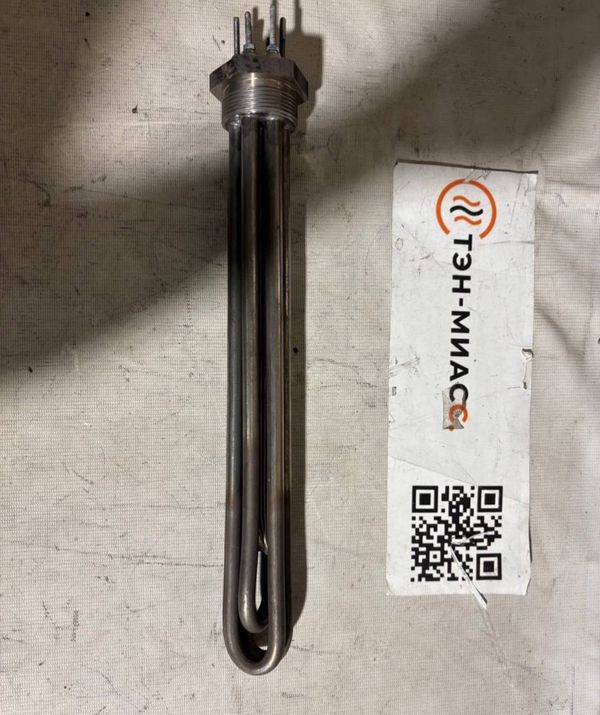

Характеристики
| Мощность | 7,5 кВт |
|---|---|
| Напряжение | 220 В |
| Резьба | G1 1/2" |
| Материал оболочки | нержавеющая сталь |
| Тип | ТЭНБ |
Где применяется и в каком оборудовании
Блок ТЭН для водонагревателя (бойлера) устанавливается в оборудование с резьбовым патрубком 1 1/2" или фланцем. Применяется в следующих типах устройств:
- Бойлеры косвенного нагрева со змеевиком (Taurus Metalac MAX и аналоги) – дополнительный блок ТЭН 1,5–3 кВт, 220В, резьба 1 1/2", монтаж во фланец для чистки.
- Подогреватели бассейнов Pahlen (Compact, Hi-Flow) – до 18 кВт, корпус AISI 316, элемент титан, резьба 1" или переходник, обязательны датчик потока и защита от перегрева (термовыключатель).
- Проточные электроводонагреватели ZOTA InLine – 380В трёхфазный, регулировка 30–70°C, для ГВС без бака-накопителя.
- Моечные/посудомоечные машины (купольные типа TATRA, МПК) – ТЭН бака мойки Ø32 мм, 1,8 кВт; отдельный блок нагрева воды ополаскивания до 9,1 кВт при 380В.
Подбор блока ТЭНБ
Мощность блока подбирается по объёму воды и требуемому нагреву. Расчёт ведётся по формуле: P [кВт] = V [л] × ΔT [°C] × 1,163 / (1000 × t [ч]). Для бойлера косвенного нагрева типовые мощности – от 1,5 до 15 кВт. Резьба G1 1/2" подходит для блоков мощностью 3–15 кВт. При высокой жёсткости воды рекомендуется сухой ТЭН (в гильзе) – он не контактирует с водой и не образует накипь. В блоке ТЭНБ нагревательные элементы запрессованы; по заказу делаем съёмные ТЭН.
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Блоки 9 кВт для энергетического предприятия в Казахстане. Три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, работа в воде и антифризе, длина 450 мм.
Особенности конструкции и материалы
В блоке ТЭНБ нагревательные элементы запрессованы в оболочку из нержавеющей стали. По заказу возможно исполнение со съёмными ТЭН, с изоляцией или покрытием. Для работы в морской воде стандартная нержавейка подвержена гальванической коррозии – в таких средах применяется титан. Блок может комплектоваться термостатом с диапазоном 0–85°C и гистерезисом 2–3°C. Сопротивление изоляции должно быть не менее 0,5 МОм; при снижении – восстановление просушкой.
Возможные исполнения и комплектация
По заказу в комплект блока входит фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Типовые резьбы: G1¼", G1½", G2" (дюйм 2). Под резьбу G1½" выпускаются блоки мощностью 3, 4,5, 6, 7,5, 9, 12, 15 кВт. Отдельно в типоразмере G1¼" на 3, 4 или 5 кВт доступен блок с терморегулятором (ТЭНБР): с механическим терморегулятором или с дополнительным реле.
Что прислать для расчёта
Для точного подбора блока ТЭНБ необходимо предоставить: что нагреваем и до какой температуры, тип присоединения (резьба или фланец, размер), требуемую мощность, напряжение, число элементов, погружную длину и место установки, а также модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Блок ТЭНБ 7,5 кВт 220В G1 1/2 подходит для установки в резьбовой патрубок 1 1/2 дюйма. Для точной совместимости необходимо сверить мощность, напряжение, погружную длину и тип присоединения с вашим оборудованием.
Из какой стали изготовлен блок?
Оболочка блока выполнена из нержавеющей стали. Для агрессивных сред, например морской воды, по заказу делаем титановые элементы.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием: так можно заменять отдельные элементы без замены всего блока.
Как проверить старый блок?
Измерьте сопротивление изоляции между токоведущими частями и оболочкой – оно должно быть не менее 0,5 МОм. Также проверьте целостность ТЭНов мультиметром. При снижении сопротивления возможна просушка.
Что прислать для расчёта?
Для расчёта необходимы: что нагревается и до какой температуры, тип присоединения, мощность, напряжение, число элементов, погружная длина и модель оборудования или фото старого блока с биркой.
Как выбрать блок для электродогрева бойлера косвенного нагрева?
Мощность блока подбирается по объёму бойлера и требуемому ΔT. Для типовых бойлеров достаточно 1,5–3 кВт, для больших объёмов применяются блоки мощностью 7,5 кВт.
