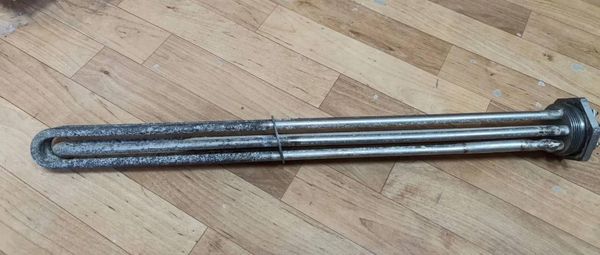

Характеристики
| Тип | блок ТЭН |
|---|---|
| Назначение | нагрев воды |
| Мощность | 12 кВт |
| Диаметр | 59 мм |
| Длина | 600 мм |
Где применяется и в каком оборудовании
Блок ТЭН 12 кВт используется в подогревателях бассейнов (например, Elecro Flow Line, Pahlen), в моечных и посудомоечных машинах для санитарной обработки тары, в промышленных накопительных водонагревателях. Также подходит для бойлеров косвенного нагрева и баков ГВС.
Подбор блока ТЭН для бассейна
Для бассейнов с хлорированной или солёной водой важен выбор материала оболочки. Титан или AISI 316L стойки к питтинговой и щелевой коррозии. Мощность рассчитывается по формуле: P = V × ΔT × 1,163 / (1000 × t). Для типовых блоков ТЭНов G2 мощность может достигать 15 кВт. Учитывайте также наличие хлоргенератора, время нагрева воды и образование накипи. Блок ТЭН (ТЭНБ) для бассейна должен быть рассчитан на соответствующие нагрузки. Для защиты от коррозии может применяться жертвенный анод.
Из нашей практики
Производитель котельного и водонагревательного оборудования: изготовили блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Производство пластиковых изделий: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Материалы оболочки и стойкость к среде
В зависимости от среды эксплуатации применяются разные материалы: сталь 10 (для масла, воздуха), AISI 304 (для воды, пара), 12Х18Н10Т (для пищевых сред), 316L/Inconel (для агрессивной химии), чистый титан (для хлоридов, кислот, морской воды). Для бассейнов с хлором и солью рекомендуются титан или AISI 316L.
Конструктивные возможности
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Что прислать для расчёта
Для точного подбора блока ТЭН необходимо предоставить:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН к моему оборудованию?
Для определения совместимости необходимо знать тип оборудования, мощность, напряжение, присоединение. По этим данным можно подобрать подходящий блок.
Из какой стали изготовлен блок ТЭН?
Материал оболочки зависит от среды. Для воды обычно AISI 304, для агрессивных сред - 316L, титан. По заказу делаем различные исполнения.
Можно ли отремонтировать блок ТЭН или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу возможны съёмные ТЭН, с изоляцией или покрытием.
Как проверить старый блок ТЭН?
Проверьте мощность, напряжение, размеры, материал оболочки, состояние контактов. Лучше прислать фото старого блока с биркой.
Что прислать для расчёта блока ТЭН?
Необходимы: что нагревается и до какой температуры, присоединение (резьба/фланец, размер), мощность, напряжение, число элементов, погружная длина, место установки, модель оборудования или фото.
Какой материал оболочки выбрать для бассейна с хлором и солью?
Для бассейнов с хлором и солью рекомендуется оболочка из титана или AISI 316L. Эти материалы стойки к питтинговой и щелевой коррозии.
