Характеристики
| Диаметр | 6 мм |
|---|---|
| Длина | 30 мм |
| Напряжение | 36 В |
| Мощность | 60 Вт |
Где применяется и в каком оборудовании
Патронный тэн диаметром 6 мм и длиной 30 мм применяется в хотэндах 3D-принтеров (FDM-печать), где нужен компактный картридж 24В 40Вт или аналогичный низковольтный вариант. Такой же небольшой размер подходит для подогрева воды и слабых растворов в компактных емкостях через резьбовой штуцер - крупные погружные нагреватели с муфтой G1 1/2 на 10 бар относятся к более мощному смежному классу изделий и для этого типоразмера не характерны.
В предпусковых подогревателях двигателя такой нагреватель встраивается в блок цилиндров или патрубок системы охлаждения для подогрева масла в картере и антифриза. Другое применение - электропаяльники непрерывного нагрева и лабораторные нагреватели для точного контроля температуры.
Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение
Маркировка патронного нагревателя обычно содержит диаметр (6 мм), длину (30 мм), напряжение (36 В) и мощность (60 Вт). Диаметр - внешний размер трубки, длина - общая длина нагревателя без выводов. Посадочное отверстие должно быть на 0,2 мм больше диаметра для достаточного теплового контакта.
Мощность и напряжение определяют внутреннее сопротивление нагревателя: его можно проверить мультиметром. У низковольтного патронного тэн (36 В) ток выше, чем у 220 В, поэтому важно учитывать сечение проводов.
Подбор патронного ТЭН
Для подбора низковольтного патронного тэн нужно знать диаметр и длину посадочного места, мощность и напряжение, тип вывода (провод, шпилька, металлорукав), длину провода, рабочую температуру и среду (вода, масло, слабые кислоты).
Если старый нагреватель не читается, измерьте его мультиметром: сопротивление, изоляцию между выводом и корпусом. У патронных ТЭН часто встречаются выводы в термостойкой изоляции, металлической оплётке или с приваренной шпилькой М6.
Конструктивные возможности и исполнение выводов
По заказу возможны другие размеры: диаметр, длина, мощность, напряжение. Исполнение вывода может быть: провод в термостойкой изоляции, нагревательный шнур, металлорукав, угловой вывод, резьбовой штуцер (латунь, нержавеющая сталь 304, углеродистая сталь) или встроенная термопара (до 16 мм).
Для низковольтного патронного тэн 36В 60Вт стандартный вывод - два провода открытыми концами. При необходимости делаем шнур с вилкой или контактные шпильки. Все параметры берутся из чертежа, образца или маркировки старого нагревателя.
Что прислать для расчёта
Для точного изготовления патронного нагревателя пришлите: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода, длину провода и нужна ли защита (металлорукав, оплётка).
Также укажите рабочую температуру, что нагреваете (вода, масло, антифриз), и модель оборудования или фото старого ТЭН с маркировкой. Это позволит изготовить точную замену без дополнительных уточнений.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для точного ответа нужны диаметр посадочного отверстия, длина, напряжение и мощность. Если ваше оборудование рассчитано на 36 В и 60 Вт, а отверстие 6 мм с зазором 0,2 мм, то подходит.
Какой нужен зазор между нагревателем и отверстием?
Рекомендуется зазор 0,2 мм (отверстие на 0,2 мм больше диаметра ТЭН). Это обеспечивает тепловой контакт и долгий срок службы при удельной мощности до 130 Вт/дюйм².
Можно ли заказать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, с металлорукавом, оплёткой, угловым выводом или резьбовым штуцером. Также возможна встроенная термопара при диаметре до 16 мм.
Как проверить старый ТЭН перед заказом?
Измерьте мультиметром сопротивление между выводами. Для 60 Вт / 36 В сопротивление рассчитывается по формуле R=U²/P. Также проверьте изоляцию между выводом и корпусом - она должна быть бесконечной.
Что прислать для расчёта нового ТЭН?
Пришлите диаметр и длину старого нагревателя, мощность, напряжение, тип вывода, длину провода, рабочую температуру и среду. Лучше всего фото с маркировкой или чертёж.
Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение?

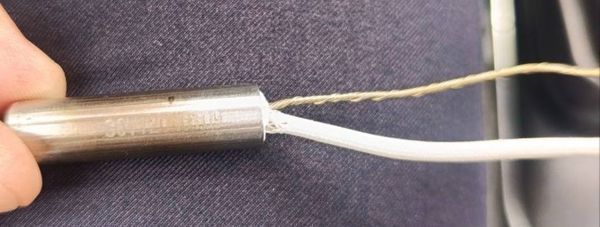

В маркировке обычно указывают диаметр × длину, затем напряжение и мощность. Например, 6×30 мм, 36 В, 60 Вт. Диаметр - внешний размер трубки, длина - общая длина без выводов. Мощность и напряжение определяют сопротивление.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
