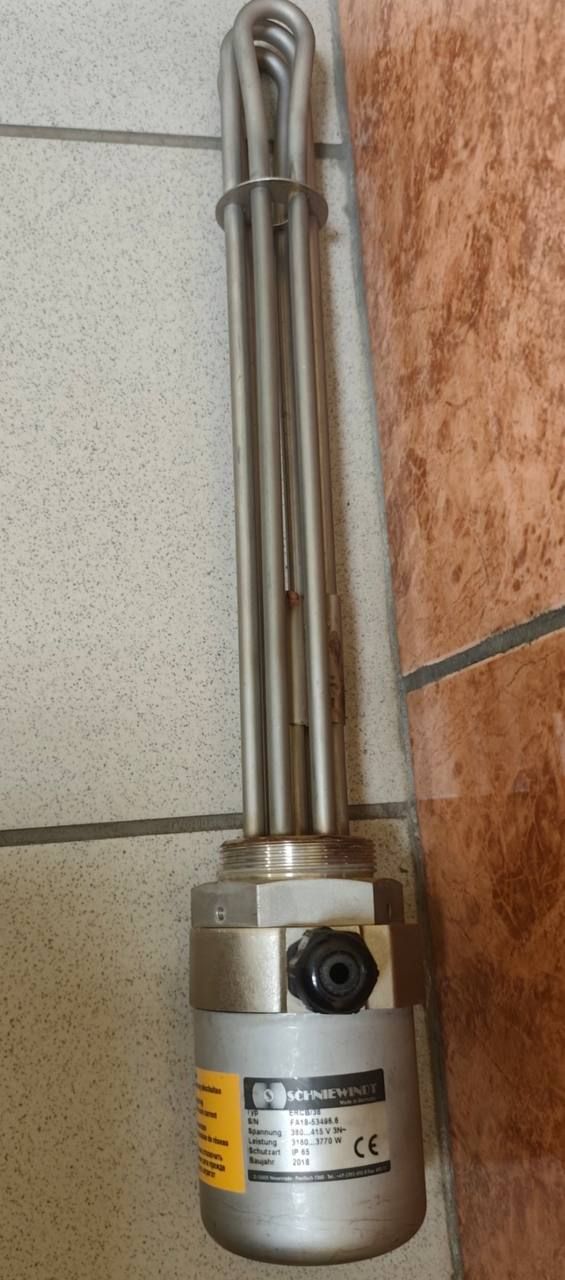

Характеристики
| Тип | Блок ТЭН |
|---|---|
| Резьба | G-2" |
| Длина ТЭН | 360 мм |
| Диаметр трубки | 8,5 мм |
| Среда | Вода |
Где применяется и в каком оборудовании
Блок тэнов g2 с резьбой G-2" устанавливается в промышленные водонагреватели, СЭВ, накопительные водонагреватели и бойлеры косвенного нагрева с электродогревом. Также применяется в подогревателях бассейнов и моечных машинах. Оборудование: Taurus Metalac MAX, Elecro Flow Line, Pahlen Compact и аналоги.
Подбор блока ТЭН
При подборе учитывают мощность, напряжение и число элементов. Расчёт мощности ТЭН ведут по формуле Q = c·m·ΔT, где c для воды = 1,163 Вт·ч/(кг·°C). Удельная поверхностная мощность для воды проточной q = 8-12 Вт/см², для стоячей q = 3-5 Вт/см². Количество элементов в блоке кратно нагрузке по фазам: 2, 3, 6, 9, 12. Напряжение 380В или 220В. Для точного подбора используйте данные из паспортов ТЭНБ.
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера (фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм). Также изготавливали блоки 72 кВт и 30 кВт на фланце из нержавеющей стали с гильзой под термопару.
Конструкция и материалы
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Материал оболочки подбирается под среду: для воды: AISI 304 или 12Х18Н10Т, для агрессивных сред: 316L или титан (кислотостойкая сталь). Резьба G-2" по ГОСТ 6357-81.
Особенности эксплуатации
Блок тэнов g2 относится к мокрым ТЭН, контактирует с водой и подвержен накипи. При средней жёсткости воды чистка раз в 8-12 месяцев, при высокой: каждые 4-6 месяцев. Для защиты от питтинговой коррозии применяют легированные стали. В системах с солевым электролизом требуется коррозионностойкая оболочка. Возможно исполнение с керамическим нагревателем (сухой ТЭН) для уменьшения накипи и комбинированного нагрева. В паспортах ТЭНБ указаны предельные удельные мощности по ГОСТ 13268-88.
Что прислать для расчёта
Для расчёта нового блока сообщите: что нагреваем и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружную длину и место установки; модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости сообщите присоединительный размер, мощность, напряжение и погружную длину. Блок с резьбой G-2" подходит для фланцев и пробок соответствующего размера.
Из какой стали изготовлен блок?
Стандартно для воды применяется AISI 304 или 12Х18Н10Т. Для агрессивных сред: 316L или титан. Уточните среду при заказе.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием: исполнение определяет задача заказчика.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции и целостность цепи. Проверьте наличие накипи и коррозии. Сравните геометрические размеры с новым блоком.
Что прислать для расчёта нового блока?
Необходимы: среда и температура, присоединение (резьба/фланец), мощность, напряжение, число элементов, погружная длина, модель оборудования или фото старого блока с биркой.
Какие особенности эксплуатации блока в промышленном водонагревателе и СЭВ?
В СЭВ и промышленных водонагревателях важна защита от накипи и коррозии. Рекомендуется использовать жертвенные аноды и контролировать жёсткость воды. При высокой жёсткости: чистка каждые 4-6 месяцев.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
