Характеристики
| Тип | ТЭНБ |
|---|---|
| Мощность | 9,00 кВт |
| Резьба | J 2 1/2" |
| Исполнение | Блок ТЭН |
Где применяется и в каком оборудовании

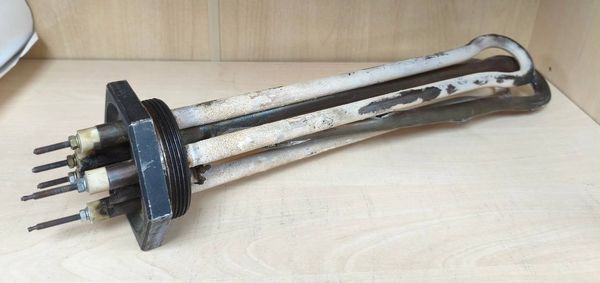

Блок ТЭНБ-9,00 кВт J 2 1/2" устанавливается в подогреватели бассейнов (Pahlen Compact, Hi-Flow), где корпус из нержавейки AISI 316 и титановый элемент, с переходником на трубу 50 мм. Также используется в купольных посудомоечных машинах для нагрева воды ополаскивания (мощность блока около 9,1 кВт при 380В). В бойлерах косвенного нагрева со змеевиком блок монтируется через фланец, часто с жертвенным анодом. Промышленные накопительные водонагреватели VLM (100-1500 л) комплектуются блоками 3-45 кВт.
Подбор блока ТЭН
Для расчёта мощности используйте формулу: P[кВт] = V[л] x ΔT[°C] x 1,163 / (1000 x t[ч]). Для бытовых ёмкостей ориентир - 1 Вт на 1 литр для поддержания температуры. Промышленные баки считают по ΔT и времени нагрева воды. Количество элементов в блоке кратно 3 для равномерной нагрузки фаз: 9 кВт = 3 элемента по 3 кВт. Удельная мощность на поверхности ТЭН зависит от среды - для воды не более 10 Вт/см². Напряжение питания: 220В (однофазное) или 380В (трёхфазное) - уточните при заказе.
Из нашей практики
Для производителя котельного и водонагревательного оборудования изготовлены блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Ещё случай: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера на производстве пластиковых изделий. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Материалы для хлорированной и солёной воды
Для бассейнов с хлоргенератором и солёной водой стандартная нержавейка AISI 304 (08Х18Н10) может быть недостаточно стойкой. По заказу делаем блоки из AISI 316 или с защитным покрытием. Также возможны съёмные ТЭН для удобства замены. В бойлерах косвенного нагрева с электродогревом рекомендуется устанавливать жертвенный анод для снижения коррозии.
Конструктивные особенности
Стандартно ТЭНы в блоке запрессованы - это обеспечивает герметичность. По заказу делаем съёмные ТЭН с изоляцией или покрытием. В комплект поставки входит согласованное с заказчиком: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат (термовыключатель). Для моечных машин важна санитарная обработка тары - материал должен выдерживать моющие средства.
Что прислать для расчёта
Для точного подбора блока ТЭН пришлите: что нагреваете и до какой температуры, тип присоединения (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Проверьте резьбу: наш блок имеет J 2 1/2". Если ваше оборудование рассчитано на блок тэнов G2, то эта резьба не подойдёт. Сравните мощность, напряжение и погружную длину. Пришлите фото бирки - подберём аналог.
Из какой стали?
Стандартное исполнение - нержавеющая сталь AISI 304 (08Х18Н10). Для хлорированной и солёной воды по заказу используем AISI 316 или титан. Уточните среду при заказе.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН с изоляцией или покрытием - это позволяет заменять отдельные элементы.
Как проверить старый блок?
Проверьте сопротивление изоляции мегаомметром (не менее 20 МОм), целостность спирали омметром. Осмотрите трубки на коррозию. Сравните параметры с биркой.
Что прислать для расчёта?
Пришлите: что нагреваете и до какой температуры, тип присоединения, мощность, напряжение, число элементов, погружную длину, фото оборудования или старого блока с биркой.
Вопрос по теме: Нагрев воды в бассейне: материал под хлор и соль.
Для бассейнов с хлоргенератором и солёной водой рекомендуем блоки из AISI 316 или титана. По заказу делаем покрытие для защиты. Уточните концентрацию хлора и соли.
