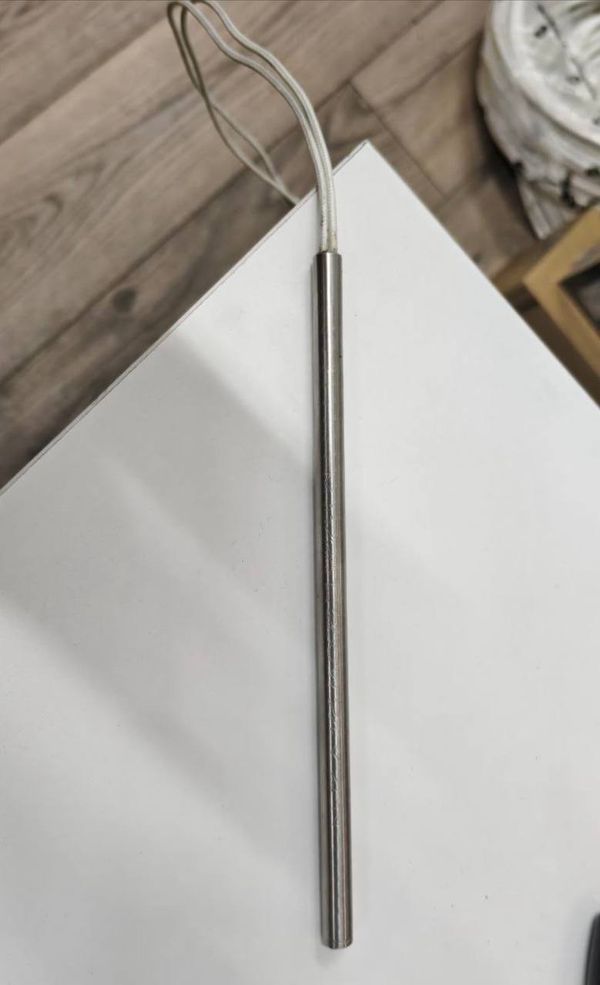

Характеристики
| Тип | Патронный ТЭН (ТЭНП) |
|---|---|
| Длина L | 220 мм |
| Диаметр | 8 мм |
| Мощность | 250 Вт |
| Напряжение | 24 В |
| Вывод | виброзащищенный |
Где применяется и в каком оборудовании
Патронный ТЭН 8х220 мм на 24 В 250 Вт встраивается в оборудование с цилиндрическим посадочным отверстием. В электропаяльниках непрерывного нагрева такой нагреватель передает тепло на жало.
В баках нагрев воды и слабых кислотных или щелочных растворов идет через резьбовой штуцер, тепло распространяется за счет термосифонной циркуляции.
У производителей есть малые картриджи для хотэнда 3D-принтера: типовые комбинации картридж 12В 40Вт или картридж 24В 40Вт с диаметром 6 мм. Данная модель - низковольтный патронный ТЭН большего размера, под хотэнд не предназначен.
- Электропаяльники непрерывного нагрева
- Лабораторное и аналитическое оборудование, элементные анализаторы
- Технологические баки и емкости с резьбовой муфтой
- Хотэнды 3D-принтеров только в малых типоразмерах 6х20 мм
Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение
В названии указаны: длина L=220 мм, диаметр оболочки 8 мм, мощность 250 Вт, напряжение 24 В и тип вывода - виброзащищенный. Диаметр 8 мм это посадочный размер под отверстие, длина 220 мм это длина оболочки без учета вывода.
В документации используют обозначение ТЭНП, то есть патронный ТЭН. У зарубежных производителей встречаются названия cartridge heater или mantle heater.
Мощность и напряжение связаны с сечением нагревательной спирали и схемой подключения. Для низковольтного патронного ТЭН на 24 В нужен источник питания с соответствующим напряжением.
Подбор и зазор в отверстии
Для замены старого нагревателя измерьте диаметр посадочного отверстия и длину холодной зоны. Диаметр нового патронного ТЭН должен соответствовать отверстию.
Зазор между оболочкой и стенкой отверстия должен быть минимальным, иначе ухудшается теплопередача. Точный допуск зависит от производителя и материала, поэтому при заказе укажите диаметр отверстия.
Если нагрев в баке с резьбовой муфтой, уточните тип резьбы: например, резьбовая муфта G1 1/2 или резьбовой штуцер бака. Для закрытых емкостей сообщите рабочее давление бар.
Проверка старого ТЭН
Патронный нагреватель проверяют мультиметром. Нужно измерить внутреннее сопротивление нагревателя и проверить отсутствие замыкания на оболочку.
Осмотрите маркировку на старом нагревателе: по ней уточняют мощность, напряжение, диаметр и длину. У производителей патронных ТЭН диаметры бывают от 3 до 50 мм, длина от 50 до 1300 мм, поэтому важно не перепутать типоразмер.
Исполнения по заказу
Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя.
По заказу возможны провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара до 16 мм.
Что прислать для расчёта
Для подбора патронного ТЭН пришлите чертеж, образец или фото старого нагревателя с маркировкой.
Укажите диаметр посадочного отверстия, длину и длину холодной зоны, мощность, напряжение, тип вывода и длину провода, нужна ли защита вывода.
Если нагревается жидкость, сообщите рабочую температуру и что именно нагреваем. Для емкостей с резьбовым штуцером бака укажите тип резьбы и рабочее давление бар.
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН к моему оборудованию?
Сравните диаметр посадочного отверстия с диаметром 8 мм и посадочную длину с 220 мм. Если оборудование работает от 24 В и есть отверстие 8 мм, модель подходит.
Какой нужен зазор в отверстии?
Зазор должен быть минимальным для плотного контакта оболочки со стенкой отверстия, но без заклинивания. Точный допуск зависит от материала и диаметра, для замены измерьте старый нагреватель и отверстие.
Можно ли сделать другой вывод или длину провода?
По заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, а также угловой вывод.
Как проверить старый ТЭН?
Проверьте мультиметром внутреннее сопротивление нагревателя и отсутствие замыкания на оболочку. Если значения не соответствуют паспортным, элемент неисправен.
Что прислать для расчёта?
Чертеж, образец или фото старого ТЭН с маркировкой, диаметр посадочного отверстия, длину холодной зоны, мощность, напряжение, тип вывода и длину провода. Для бака также тип резьбы и рабочее давление бар.
Как читать размеры патронного ТЭН?
Первая цифра после L - длина оболочки, затем диаметр, мощность и напряжение. Пример: L 220 мм, диаметр 8 мм, 250 Вт, 24 В. Тип вывода указывается отдельно.
